反激式变压器开关电源课件VIP免费

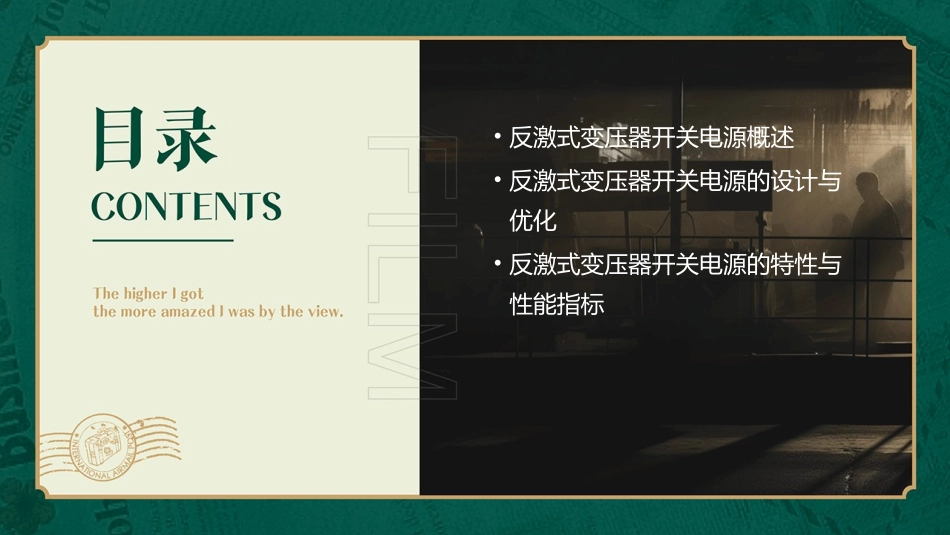

反激式变压器开关电源课件•反激式变压器开关电源概述•反激式变压器开关电源的设计与优化•反激式变压器开关电源的特性与性能指标•反激式变压器开关电源的调试与测试•反激式变压器开关电源的常见问题与解决方案01反激式变压器开关电源概述定义反激式变压器开关电源是一种通过控制开关管通断来调节输出电压的电源供应器。工作原理当开关管导通时，输入电压施加在变压器的一次绕组上，电能被储存起来；当开关管断开时，变压器二次绕组通过整流电路输出电压，将储存的电能转换成直流电供给负载。定义与工作原理按工作模式分为连续模式和间歇模式两类。按变压器结构分为单端反激式和双端反激式两类。按输出电压调节方式分为定电压输出和定电流输出两类。反激式变压器开关电源的分类作为CPU、GPU等高功耗器件的供电系统。计算机和服务器领域为交换机、路由器等设备提供稳定可靠的电源。通信和网络设备为PLC、传感器等设备提供稳定可靠的电源。工业控制和自动化设备为电视、冰箱、空调等设备提供电源。家电和消费电子产品反激式变压器开关电源的应用场景02反激式变压器开关电源的设计与优化输入滤波电路开关管驱动电路变压器设计输出整流滤波电路电路设计01020304用于减小输入电源的谐波干扰，提高电源的功率因数。控制开关管的通断，实现电源的电压调节。利用变压器实现电压的隔离和转换，是反激式开关电源的核心部分。将变压器输出的交流电转换为直流电，滤除纹波，提供稳定输出电压。选择低损耗的开关管和二极管，降低能量损耗。选择合适的电容和电感，以满足电源的稳定性和效率要求。根据实际需求，选择适当的保护电路和辅助电路元器件。元器件选择与优化考虑变压器的绝缘材料和结构，确保安全可靠。根据实际需求，优化变压器的体积和重量。确定变压器的匝数比和磁芯材料，以实现所需的电压和电流转换。变压器设计通过优化电路参数和元器件选择，提高电源的整体效率。合理设计散热结构和散热材料，确保电源在正常工作温度下运行。考虑电源的功率密度和热阻，优化电源的体积和重量。效率优化与热设计03反激式变压器开关电源的特性与性能指标反激式变压器开关电源通常具有较宽的输入电压范围，能够适应不同的输入电压条件。输入电压范围输入电流应保持稳定，以减小对电网的干扰。输入电流输入特性输出电压精度是衡量电源性能的重要指标，精度越高，电源性能越好。应具备输出电压调节功能，以满足不同负载的需求。输出特性输出电压调节输出电压精度效率高效率能够减少能量损失，提高电源的使用效率。温升温升是衡量电源散热性能的重要指标，温升越低，散热性能越好。效率与性能指标平均无故障时间越长，电源的可靠性越高。平均无故障时间失效率越低，电源的可靠性越高。失效率可靠性分析04反激式变压器开关电源的调试与测试调试步骤检查电路连接是否正确，确保所有元件都已正确安装。接通电源，观察电源是否正常启动。调试步骤与注意事项0102调试步骤与注意事项逐步增加输入电压和负载，观察输出电压和电流的变化，确保电源稳定运行。调整变压器和开关管的工作参数，确保其在正常范围内。注意事项在调试过程中，应遵循安全操作规程，避免直接接触高压部分。调试时应逐步增加输入电压和负载，避免对电源造成过载或损坏。在调整工作参数时，应保持适当的裕量，以防对元件造成过压或过流。01020304调试步骤与注意事项电源供应器用于提供稳定的输入电压。电流表和电压表用于测量输出电流和电压。测试设备与测试方法用于模拟不同负载条件下的运行情况。负载箱用于观察波形和信号质量。示波器测试设备与测试方法测试设备与测试方法在不同输入电压和负载条件下，测量输出电压和电流的精度和稳定性。检查波形和信号质量，确保其符合设计要求。在极端条件下测试电源的可靠性和稳定性。测试结果分析分析在不同条件下的输出电压和电流的波动范围，确定电源的稳定性和精度。检查波形和信号质量，分析其影响因素并采取相应措施进行优化。测试结果分析与优化•分析极端条件下的运行情况，评估电源的可靠性和稳定性。测试结果分析与优化优化措施优化电路设计，改善波形和信号质量。根据测试结果调整...
