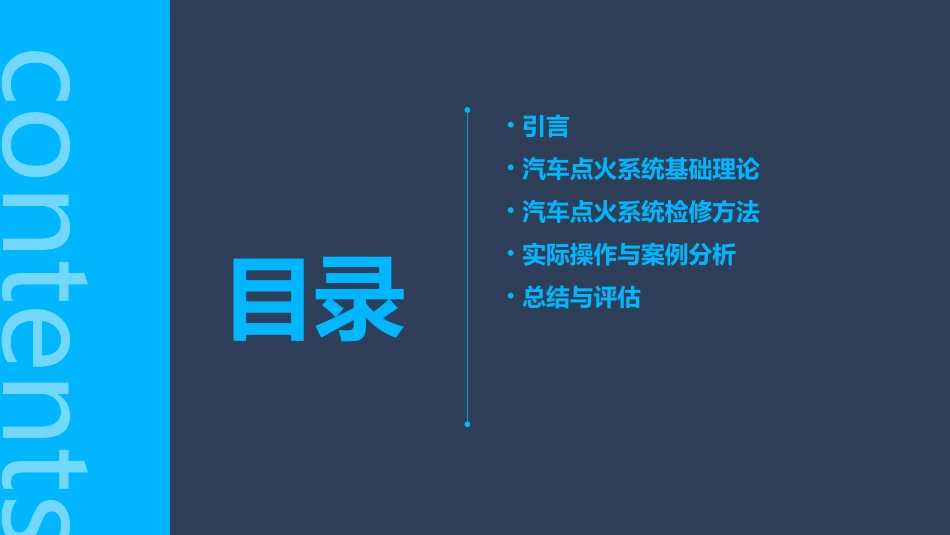

任务五：汽车点火系统检修课件contents目录•引言•汽车点火系统基础理论•汽车点火系统检修方法•实际操作与案例分析•总结与评估01引言本任务将深入探讨汽车点火系统的构造、原理及常见故障。通过实车操作，结合理论知识，加深学习者对点火系统的理解。任务五简介实际操作与理论结合专注点火系统知识目标掌握点火系统的基础工作原理。熟悉点火系统的常见故障及原因。学习目标技能目标能独立完成点火系统的日常检查。能诊断并修复点火系统的常见故障。学习目标态度目标培养细致、认真的工作态度。重视安全，遵守操作规程。学习目标第一部分：点火系统基础知识点火系统的组成及工作原理。点火线圈、火花塞等关键部件的介绍。课程大纲概述第二部分：点火系统常见故障及诊断点火线圈老化、火花塞磨损等常见故障特征。使用诊断工具进行故障定位。课程大纲概述实车点火系统的日常检查流程。典型故障案例的分析与操作演示。第三部分：实际操作与案例分析课程大纲概述01点火系统检修的安全注意事项。工具与设备的正确使用方法。通过本次任务五的学习，学习者将能够全面掌握汽车点火系统的相关知识与技能，为日后的实际工作打下坚实基础。第四部分：安全与操作规程020304课程大纲概述02汽车点火系统基础理论点火系统是汽车发动机正常运转的关键部分之一，其作用是在适当的时机产生高压电火花，点燃混合气，从而使发动机正常运转。作用点火系统通常由电源、点火开关、点火线圈、火花塞、高压线等组成。其中，电源提供低压电流，点火线圈将低压电流升华为高压电流，火花塞产生电火花点燃混合气。组成点火系统的作用与组成初级电路当点火开关接通时，电流从电源经过点火线圈的初级绕组和点火开关，形成一个闭合回路，使点火线圈的初级绕组中产生磁场。次级电路当初级电路断开时，点火线圈的次级绕组中产生高压感应电动势，经高压线和火花塞中心电极与侧电极间的空气间隙产生电火花，点燃混合气。点火系统的工作原理传统点火系统结构简单，成本低，但点火能量较低，容易受到发动机工况和电源电压波动的影响。电子点火系统通过电子控制单元（ECU）控制点火时刻和点火能量，具有更高的点火精度和稳定性，能够显著提高发动机的性能和燃油经济性。同时，电子点火系统还具有故障诊断和自我保护功能，提高了系统的可靠性。点火系统的类型与特点03汽车点火系统检修方法火花塞是点火系统的关键部件，常见故障包括电极磨损、积碳等，可能导致点火不良或失火。火花塞故障点火线圈负责产生高压电流，若出现故障，可能导致点火能量不足，引发发动机抖动或无法启动。点火线圈故障点火控制模块是点火系统的核心部件，负责控制点火时机和点火能量，故障可能导致点火不正时或点火能量不稳定。点火控制模块故障点火系统常见故障及原因分析用于检测点火系统中的电压、电阻等参数，判断部件是否正常。万用表示波器火花塞拆装工具用于检测点火线圈的高压波形，判断点火线圈的工作状态。专门用于拆卸和安装火花塞的工具，确保操作准确无误。030201点火系统检修工具与设备1.初步检查：检查点火系统外观是否损坏，连接线路是否松动或破损。2.使用万用表检测：利用万用表测量点火线圈的电阻、点火控制模块的电压等参数，判断是否在规定范围内。3.火花塞检查与更换：拆下火花塞进行检查，观察电极磨损和积碳情况，根据需要进行清洗或更换。4.点火线圈检测：使用示波器检测点火线圈的高压波形，判断点火线圈是否正常工作，如有异常需更换。5.点火控制模块检修：若怀疑点火控制模块故障，可进行进一步的诊断与检修，或更换新的控制模块。按照以上步骤进行检修，能够较为全面地排查和处理汽车点火系统的故障。点火系统检修步骤与流程04实际操作与案例分析详细讲解汽车点火系统的操作步骤，包括系统的检查、维修和更换等。操作步骤介绍点火系统维修过程中的一些实用技巧，帮助学员更高效地完成任务。实操技巧演示正确的工具和设备使用方法，确保学员能够正确、安全地进行实操训练。设备使用点火系统实操训练故障原因分析分析故障产生的原因，包括点火线圈损坏、火花塞磨损等。故障现象描述描述典型的点火系统故障现象，如发...
