建筑安装工程读图识图VIP免费

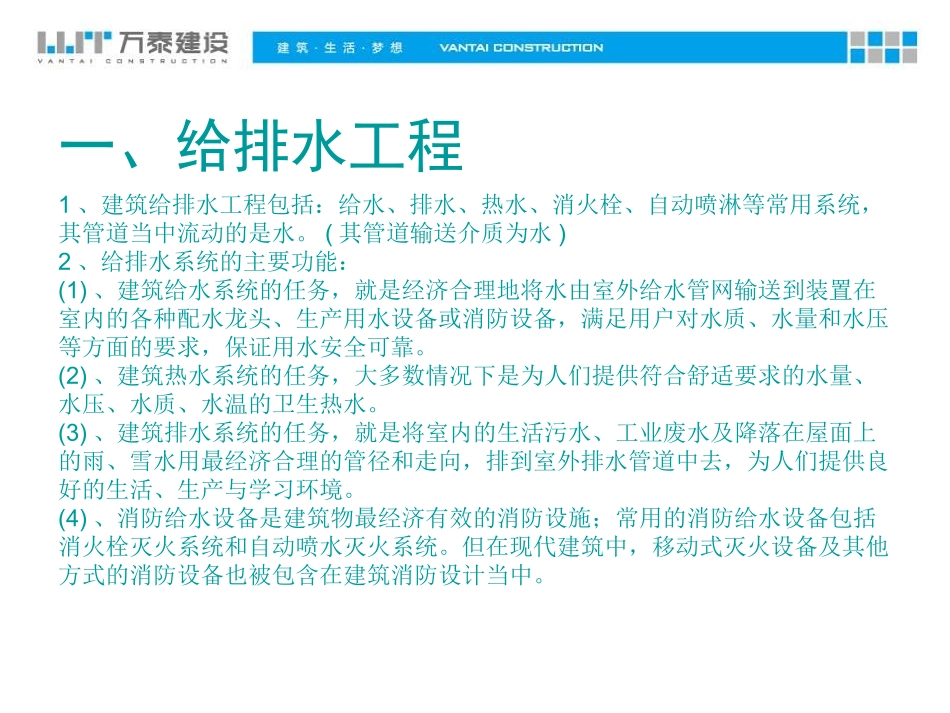

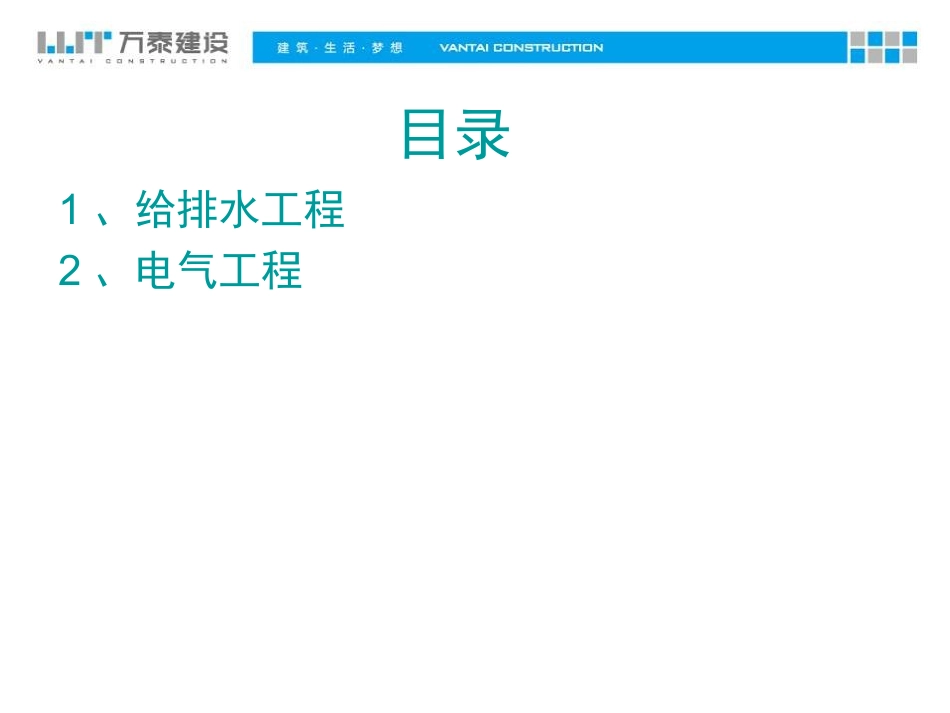

建筑安装工程看图识图目录1、给排水工程2、电气工程一、给排水工程1、建筑给排水工程包括：给水、排水、热水、消火栓、自动喷淋等常用系统，其管道当中流动的是水。(其管道输送介质为水)2、给排水系统的主要功能：(1)、建筑给水系统的任务，就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备，满足用户对水质、水量和水压等方面的要求，保证用水安全可靠。(2)、建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。(3)、建筑排水系统的任务，就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向，排到室外排水管道中去，为人们提供良好的生活、生产与学习环境。(4)、消防给水设备是建筑物最经济有效的消防设施；常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中，移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。3、给排水系统图例给排水工程的图例一般都比较形象和简单，不过初学者还是会觉得陌生，需要进行一段时间的强行记忆，但是在联系实物形状后，就能融会贯通，遇见陌生的图例时也能进行推测，迅速接受。例如：热水管道是在粗实线中缀以字母“Ｒ”，即为“热”的汉语拼音的辅音字母；蹲便器的图例就是一幅蹲便器的简略平面图。1）在给水排水工程图中各管道无论管径大小均是以单线表示，管道上的各种附件均用图例表示。参见《给水排水制图标准》。2）为突出管道与用水设备的关系及管道的布置方式，在管道平面布置图中建筑物的轮廓线用细实线绘制。3）在管道平面布置图中，管道无论是明装还是暗装，管道线仅表示其所在范围，并不表示其平面位置，如管道与墙的距离等。4、读图4.1、给排水工程图纸由给排水系统图（或系统原理图）、给排水平面图、图纸说明组成。4.2、给排水系统图和原理图的区别：系统图：较为严格的按照轴测图的绘图原理绘制，主要突出空间内各个方向的线条的相互关系，立体感较强。原理图：以突出系统原理和构成为原则，各线条的空间还原性较差，不利于构建整体的立体感。但是清晰易懂。4.3、给排水专业系统图中，平行、垂直、45度线条繁多，空间关系上前后叠影但不相连的管道也很多，再加上标高、管径、楼层线等辅助线条林立，最容易造成系统图识图中的找错线条、并错管道的现象，所以我们在系统图识图时可以采用删除或者遮蔽一些管道的做法，使我们希望看清楚的部分凸显出来，会更加有利于我们准确、清晰地识图。生活污水系统原理图WL-1系统简化系统简化在通读污水系统(W-1系统)之后发现从2层开始一直到14层，图纸上表达出了一个意思：WL-1立管从上至下，楼层的排水横管构造都一样，图纸上仅表达了第14层的排水横管。WL-1立管从上至下，加上一层设置的一根横管，形成了整个W-1系统。我们对W-1系统进行简化后得到下图：4.4、给排水平面图和系统图的结合给排水工程平面图主要表达各层用水房间所配置的卫生器具及给排水管道、附件在平面位置情况。给排水工程系统图（或系统原理图）主要表达从底层到顶层管道立体走向，常用斜轴侧投影的方法绘制。（表示内容：管道的空间布置，各管段管径，坡度，标高以及附件在管道上的位置。）所以，需将系统图和平面图紧密结合。才能清楚的知道完整的做法。例如：4.4.1横置的“T”符号是排水立管的检查口。基本按照每两层一个设置，这些内容在平面图中无法绘出，所以要仔细看系统或者原理图。4.4.2平面图和系统图的标高：排水系统的横管位于本层楼层之下，在平面图上看，如14层的排水平面图的管道，示意的是在14层楼板之下的管道。在系统上这部分横管是归属13层到14层之间。需清楚的知道需看系统图的哪个部位。14F平面图系统图从上面系统图圈住部分看，该处及为三通，但是结合平面图，可以发现，该处应使用斜三通。4.4.3排水管道的横管与横管、横管与立管的连接必须采用45°三通,45°四通或90°斜三通,90°斜四通设计图中排水管道未注明坡度的,均采用标准坡度。即:铸铁管管径DN50DN75DN100DN125DN150DN200坡度0.0350.0250.020.0150.010.008塑料横支管坡度0.026...
