通风空调工程工程量清单计价VIP免费

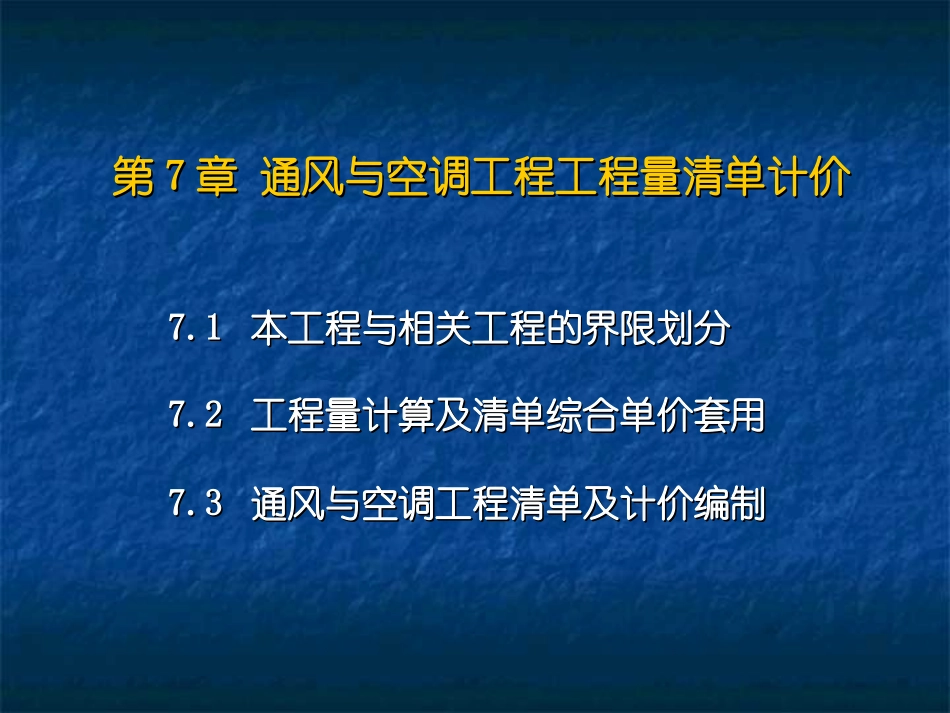

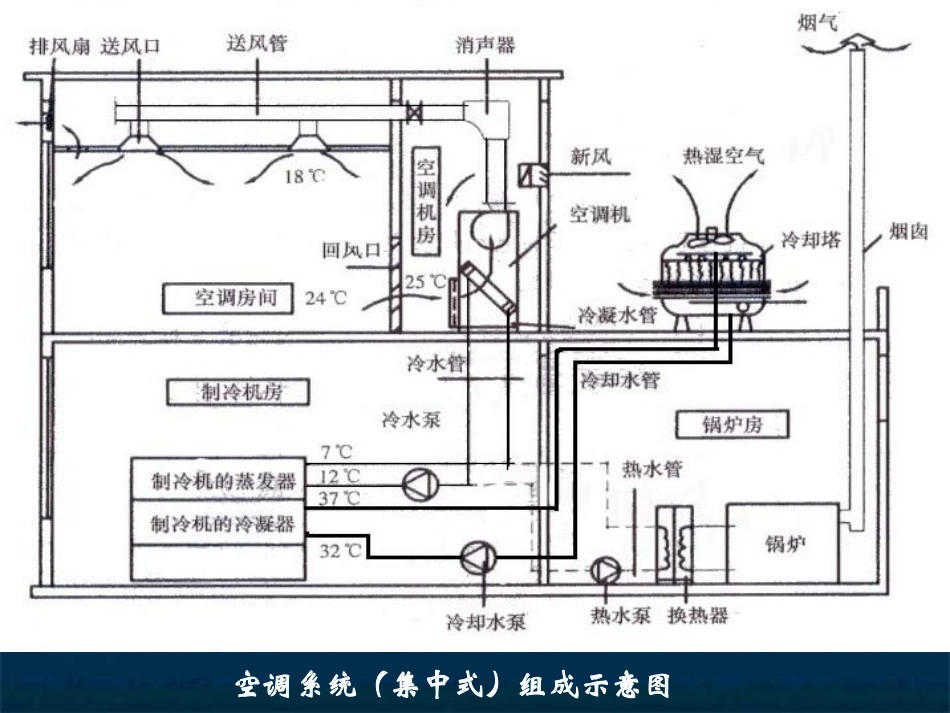

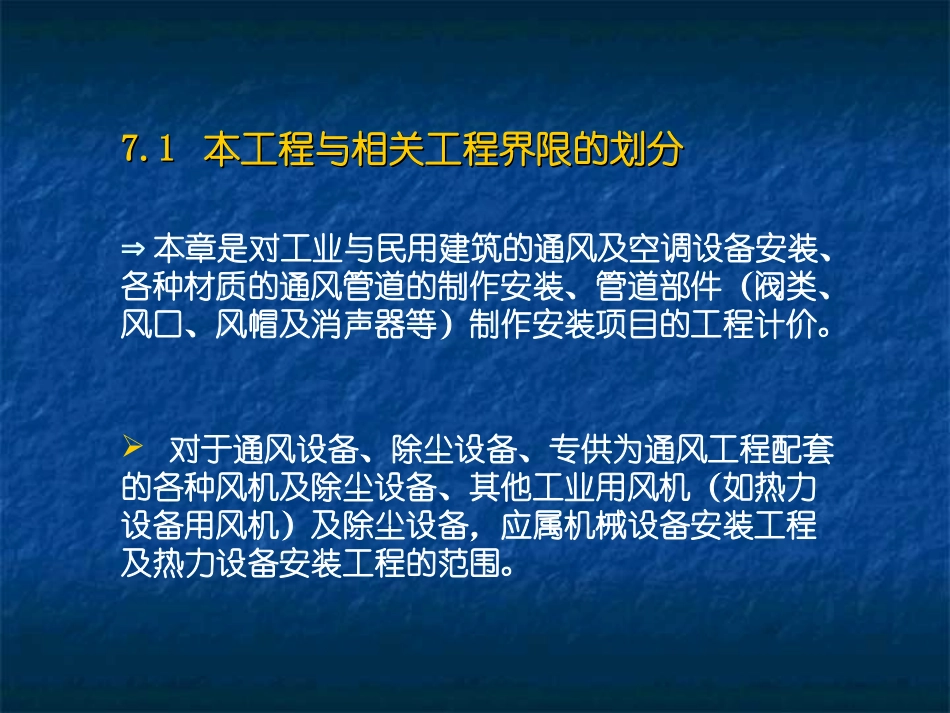

第第77章通风与空调工程工程量清单计价章通风与空调工程工程量清单计价7.17.1本工程与相关工程的界限划分本工程与相关工程的界限划分7.27.2工程量计算及清单综合单价套用工程量计算及清单综合单价套用7.37.3通风与空调工程清单及计价编制通风与空调工程清单及计价编制7.17.1本工程与相关工程界限的划分本工程与相关工程界限的划分本章是对工业与民用建筑的通风及空调设备安装、各种材质的通风管道的制作安装、管道部件（阀类、风口、风帽及消声器等）制作安装项目的工程计价。对于通风设备、除尘设备、专供为通风工程配套的各种风机及除尘设备、其他工业用风机（如热力设备用风机）及除尘设备，应属机械设备安装工程及热力设备安装工程的范围。空调系统（集中式）组成示意图冷冻机组站内的设备安装及管道安装，属机械设备安装工程及工业管道工程；冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道，属给排水采暖燃气工程。冷却塔、制冷机房、水泵房、锅炉房的设备及之间的管道属设备安装工程和工业管道工程范围；由上述机房外墙皮以外的管道属给排水、采暖管道工程范围；空调机房、空调房间的设备及管道属本工程范围。通过以上的划分和规定，把通风空调工程可划分为以下部分：送风系统工程；排风系统工程；空调系统工程；制冷机房设备安装工程；锅炉机房设备安装工程工程；冷却塔设备安装工程；本章学习通风系统、排风系统、空调系统安装工程的工程量清单及计价编制。2通风空调管道安装(030902)3通风空调管道部件安装(030903)1通风空调设备安装(030901)7.2工程量计算及清单综合单价4通风空调检测、调试(030904)1通风空调设备安装通风空调设备安装包括空气加热器（冷却器）安装、离心式通风机安装、轴流式通风机安装、屋顶式通风机安装、卫生间通风器安装、除尘设备安装、空调器安装、风机盘管安装、分段组装式空调器安装的工程量计量。工作内容及顺序：开箱检查设备、附件、底座螺栓；吊装、找平、找正、垫垫、灌浆、螺栓固定、装梯子。屋顶风机空调器轴流风机离心风机组合式空调机组风机盘管空气加热器（冷却器）安装：根据加热器（冷却器）单体重量不同分为100㎏以下、200㎏以下、400㎏以下三个子目；以“台”为单位套用河南省综合单价C.9，其编号：9-1~3子目。空气加热器（冷却器）为未计价材。通风机安装：风机按照设计不同型号以“台”为单位计量，离心式通风机、轴流式通风机、屋顶式通风机、卫生间通风机均根据型号不同列出子目，分别套用河南省综合单价C.9，其定额编号：9-4~18子目。离心式、轴流式、屋顶式、卫生间的通风机均为未计价材。除尘器安装：除尘器不分种类和型号，根据除尘设备100㎏以下、500单体重量不同分为㎏以下、1000㎏以下、3000㎏分档，以“台”为计量单位，分别套用河南省综合单价C.9，定额其编号：9-19~22子目，除尘器为未计价材。空调器安装：整体式空调机组安装，空调器按不同重量和安装方式以“台”为计量单位，分段组装式空调器安装，按设备的重量以“㎏”为单位计量，分别套用河南省综合单价C.9，其定额编号：9-23~9-34子目，空调器为未计价材。风机盘管安装：根据安装方式不同（吊顶式、落地式）以“台”为计量单位，套用河南省综合单价C.9，其定额编号：9-35~36子目，风机盘管为未计价材。通风机安装定额内包括了电动机安装，其安装形式包括A、B、C或D型，也适用于不锈钢和塑料风机的安装。设备安装定额的基价中，不包括设备费和应配备的地脚螺栓价格，应列项另计。诱导器安装套用风机盘管安装子目，风机盘管的配管执行C.8《给排水、采暖、燃气工程》相应项目。说明：诱导器（静压箱）原理图一次风连接管止回阀风机盘管制冷供水管二次风二次风（旁道风门）凝结水管道喷嘴送风混合段空调房间挡水板、金属壳体制安：挡水板按空调器断面面积“㎡”计算；金属壳体按图示尺寸以“㎏”为计量单位,分别执行河南省综合单价C.9定额，其编号：9-41~44，9-47~48。定额包括了所用的材料。钢板密封门的制作安装：按标准钢板密封门分带视孔和不带视孔两种规格，以“个”为计量单位，执行河南省综合单价C...
