高铬合金白口铸铁VIP免费

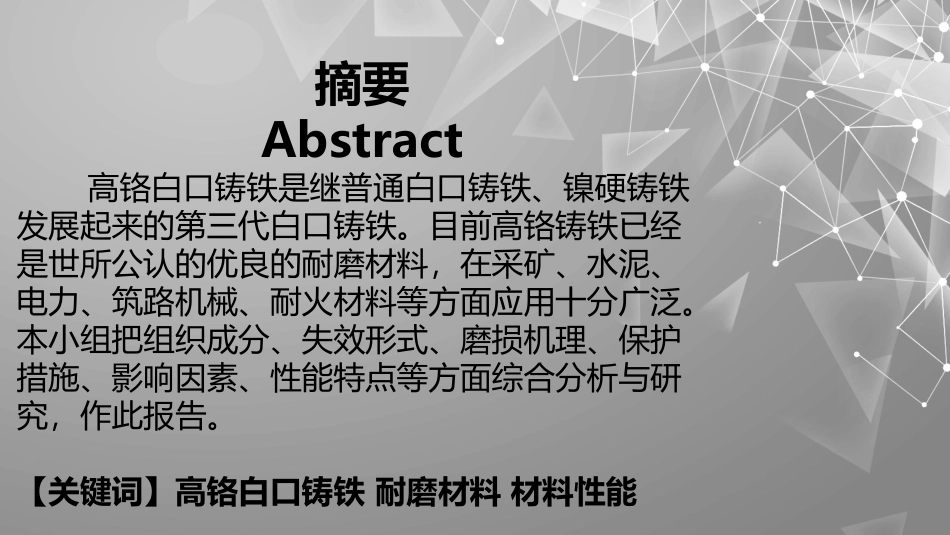

高铬合金白口铸铁摘要Abstract高铬白口铸铁是继普通白口铸铁、镍硬铸铁发展起来的第三代白口铸铁。目前高铬铸铁已经是世所公认的优良的耐磨材料，在采矿、水泥、电力、筑路机械、耐火材料等方面应用十分广泛。本小组把组织成分、失效形式、磨损机理、保护措施、影响因素、性能特点等方面综合分析与研究，作此报告。【关键词】高铬白口铸铁耐磨材料材料性能01结构成分02失效形式03影响因素04应用保护目录CONTENTS结构成分01成分：通常高铬白口铸铁件都是亚共晶成分Fe-Cr-C碳——2.4%-3.0%铬——18%-22%元素功能碳提高耐磨性，但同时也降低了合金的韧性和淬透性铬提高合金的淬透性钼可使高铬白口铸铁的耐磨性有明显地提高化学成分设计元素功能锰锰扩大奥氏体区提高合金的淬透性镍与铜提高合金的淬透性并增加残余奥氏体量钒可使白口铸铁组织细化，并能减少粗大的柱状晶硅硅是非碳化物形成元素，降低铸铁的淬透性失效形式02失效主要原因：磨损高应力切削磨损（销盘磨损试验机）低应力划伤磨损（胶轮磨损试验机）断裂内部含大量弥散不连续分布的高硬度合金碳化物抛丸机叶片主要受到冲击磨损，疲劳磨损和磨粒磨损，故采用高铬铸铁作叶片的材料。但高铬铸铁较脆，在高冲击下容易断裂，破碎，需要进行相应的热处理，改进其使用性能。断裂的例子影响因素03影响高铬白口铸铁耐磨的主要因素1.工况条件的影响外部条件的改变会导致材料磨损机制和磨损率的变化，直接影响抗磨件的耐用程度。2.碳化物体积分数的影响初生碳化物对高铬白口铸铁的抗磨性和抗断裂性都是不利的，在磨料较软，低应力摩擦条件下，要求抗断裂性能好的抗磨件，选择碳化物体积分数小的奥氏体高铬白口铸铁是有益的。3.基体组织的影响基体组织能有助于碳化物抵抗显微范围内的机械应力，因此基体金属有足的屈服强度。与碳化物本身碳化物一基体相比，基体组织更能使裂纹钝化，裂纹钝化能在很大程度上提高材料的断裂韧性，因为裂纹总是穿过基体而扩展的。4.碳化物尺寸，间距的影响调整铸件冷却速度可以改变碳化物尺寸，在激冷条件下凝固的合金，可以获得细密的共晶组织。应用保护04优点：韧性好、淬透性高、抗回火稳定性高、耐腐蚀性能、抗高温氧化性能好材料特点缺点：成本高(经济因素)、机加工之前需退火处理。不能用于强烈冲击负荷的零件低应力擦伤式磨损高应力碾碎性磨损冲击负荷较小的凿削式磨损磨损机理高铬合金铸件磨球应用于冶金矿山，选矿厂，水泥厂，新型建材领域，充当研磨介质，将球磨机内的矿石，石灰石，燃煤等通过自磨和相互冲击摩擦而破碎和研磨物料。应用前景保护措施通过改变工况条件，选择较低碳化物体积分数，控制碳化物晶粒尺寸，改善基体组织以降低磨损率来达到保护效果。参考文献Bibliography【1】王振廷，孟君晟主编.摩擦磨损与耐磨材料.哈尔滨工业大学出版社.2013,3.【2】沈叶辉.高铬白口铸铁耐磨耐冲蚀性能的实验研究[D].华东理工大学,2014.【3】金昌彬,卢杰.高铬白口铸铁成分与性能的回归模型及其应用[J].哈尔滨科学技术大学学报,1992,(04):29-33.【4】张山纲,张剑波,朱保钢,李计云,赵建军,张秀梅.高碳高铬白口铸铁材料及其应用[J].铸造技术,2005,(09):842-845.【5】王仲珏.优质高铬白口铸铁生产新工艺[J].大型铸锻件,2005,(01):7-9.谢谢聆听！THANKYOU
