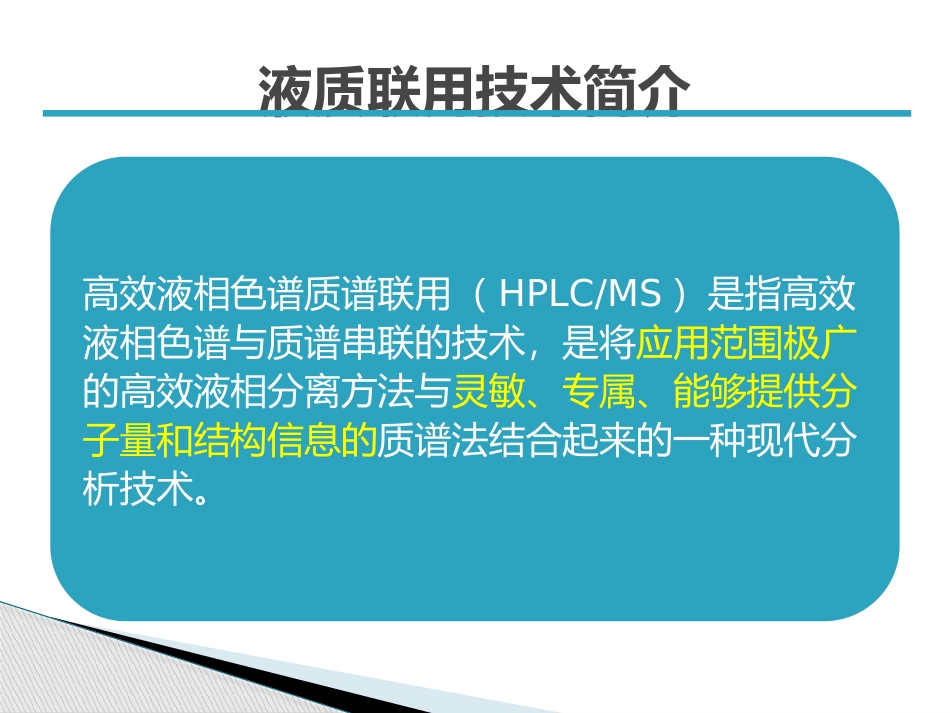

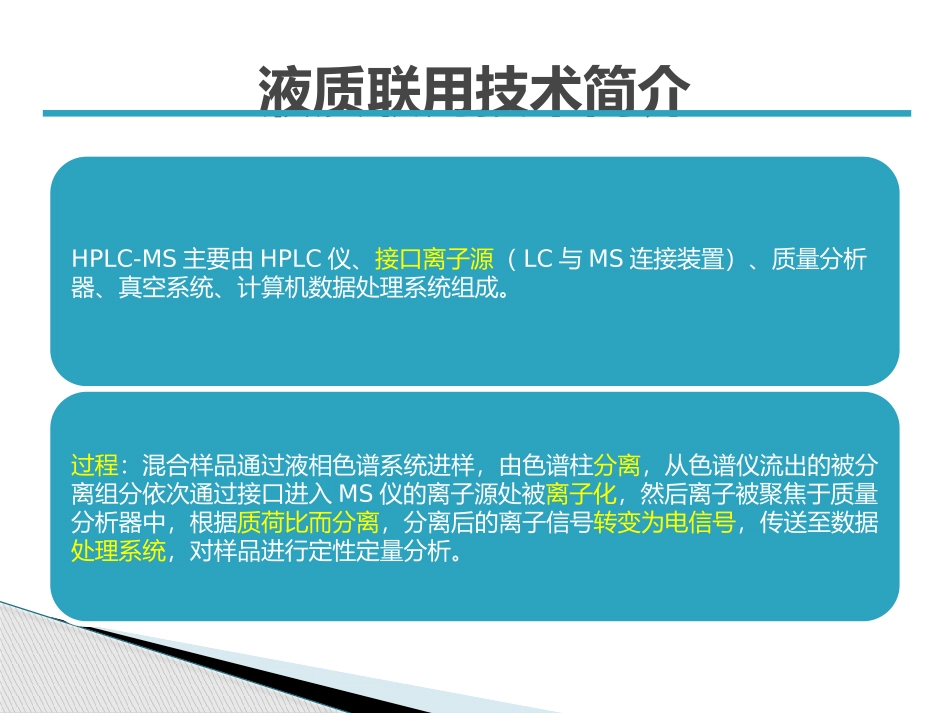

液质联用仪原理及操作注意事项LDD高效液相色谱质谱联用（HPLC/MS）是指高效液相色谱与质谱串联的技术，是将应用范围极广的高效液相分离方法与灵敏、专属、能够提供分子量和结构信息的质谱法结合起来的一种现代分析技术。液质联用技术简介HPLC-MS主要由HPLC仪、接口离子源（LC与MS连接装置）、质量分析器、真空系统、计算机数据处理系统组成。过程：混合样品通过液相色谱系统进样，由色谱柱分离，从色谱仪流出的被分离组分依次通过接口进入MS仪的离子源处被离子化，然后离子被聚焦于质量分析器中，根据质荷比而分离，分离后的离子信号转变为电信号，传送至数据处理系统，对样品进行定性定量分析。液质联用技术简介质谱系统的结构介绍（ESI、库伦爆炸）定量方法的开发液质联用各系统的操作注意事项质谱系统的维护主要内容一、质谱的系统结构示意图质谱系统各部件介绍1.离子源：产生离子化，并将产生的离子在电场的作用下进入毛细管3.离子光学组件：包括skimmer1，八级杆以及Len1和Len2,进一步除去溶剂和中性分子，高效的离子传输组件，聚焦随机运动的离子进入四级杆。2.毛细管：离子导入通道，将离子源产生的离子传输进入质谱，同时隔离外部的常压与质谱内部的高真空4.四级杆MS1和MS2：质量过滤器，优化离子传输和质谱分辨率，可以选择让某些质荷比的离子一次通过或者所有离子全通过。5.碰撞池：高压碰撞池，优化裂解，六级杆设计有助于捕获碎片离子6.检测器：包括高能打拿级和电子倍增器，增强信号，高增益毛细管电压CapillaryVoltage毛细管出口电压Fragmentor碰撞能Collisionenergy电子倍增电压EMVESI离子源的原理ESI将溶液中的离子转变为气相离子三大步骤：1.在喷雾毛细管尖端产生带电雾滴2.通过溶剂蒸发和雾滴分裂使带电雾滴变小，这一过程反复进行，直至生成很小的带电雾滴3.由很小带电雾滴产生气相离子特点1.直角喷雾离子源设计，大大减少了未离子化的中性液滴进入质谱中，降低噪音，保证毛细管和离子光路更干净，抗污染2.反吹干燥系统，加速喷雾的溶剂挥发，减少溶剂簇和流动相的附加离子，在standby状态时，仍维持一定的干燥气温度和流量，避免空气吸入质谱真空系统，极大的减少了污染库伦爆炸原理：带有被测物质离子的流动相在雾化针尖端发生雾化，液滴表面富集带同种电荷的离子，内部带相反电荷聚集，形成带电液滴细的喷雾，在电场的作用下，飞向毛细管。加热的氮气干燥气体反向流动，带走液滴中的中性溶剂分子，从而收缩液滴，直至排斥的静电力超过液滴表面张力，引起库伦爆炸，过程不断重复，待分析物离子最终变成气态进入毛细管。1.全扫描scan,确认得到化合物离子质量数2.选择离子模式，优化毛细管出口电压(fragmentor),保证母离子的传输效率3.子离子扫描，使用优化好的fragmentor,选择定量离子，优化碰撞能量，优化子离子的响应4多重反应监测MRM定量，使用已优化好的fragmentor,优化每个子离子的碰撞能MS2ScanMS2SIMProductIonScanMRM二、定量方法的开发逻辑顺序：1.MS2Scan确定待测物的分子离子2.MS2SIM优化待测物的fragmentor3.ProductIonScan确定定性定量离子4.MRM优化子离子碰撞能•流动相以及样品必须过膜（有机滤膜、水系膜）•流动相应超声脱气10~20min,否则压力易波动（装有在线脱气机，影响会小一些）•流动相每两天至少更换过膜处理•反相常用流动相为甲醇、乙腈、水以及缓冲盐溶液。•注意：LC中常采用无机缓冲盐，LC/MS中则应该使用挥发性的缓冲盐，如甲酸铵、乙酸铵；或挥发性酸碱甲酸、乙酸、氨水等调节pH缓冲盐的使用三、液质操作系统的注意事项•LC/MS中不能使用磷酸盐、硼酸盐、硫酸盐、三氟乙酸、三乙胺，易残留，会形成强离子对，产生离子抑制，降低灵敏度不能使用的溶剂添加剂•溶剂的截止波长：乙腈/190nm,甲醇/210nm,水/190nm.一般分析时样品检测波长应至少大于所用溶剂的截止波长20nm以上，否则背景较高。溶剂截止波长1234流动相色谱柱根据键合相的不同可分为氨基柱、C8、C18、C30柱等等色谱柱使用完要冲洗，特别是使用缓冲盐分析样品时，原则上用于冲洗的流动相中水的比例应该等于或高于分析时所用流动相中水的比例。严禁用纯水冲洗柱子，易造...
