矿体纵投影图制作VIP免费

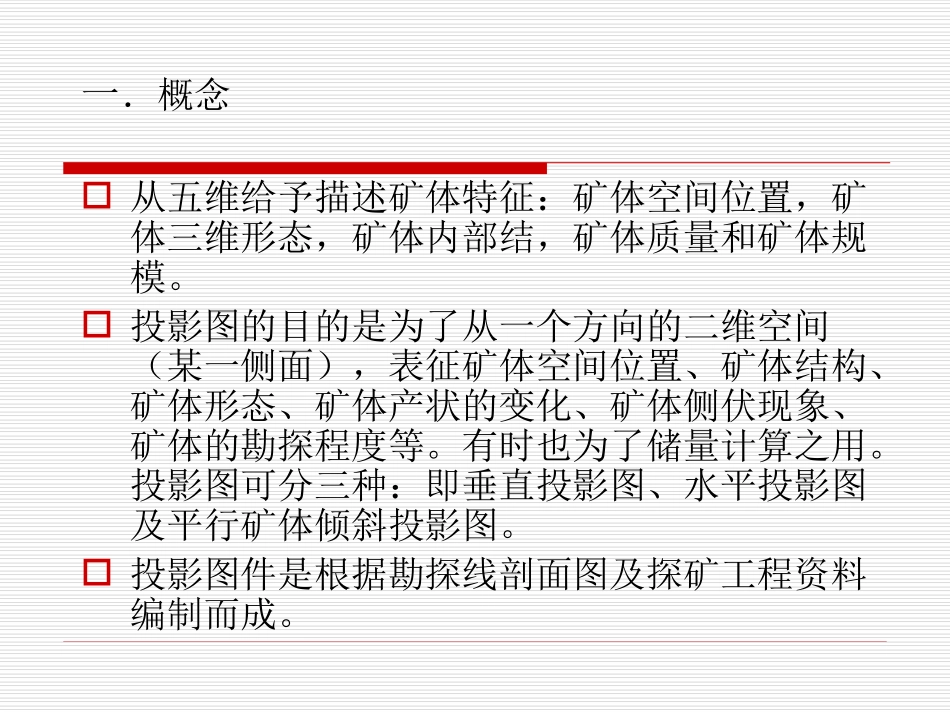

矿体(层)垂直纵投影图的制作主讲人：卢纪英一．概念从五维给予描述矿体特征：矿体空间位置，矿体三维形态，矿体内部结，矿体质量和矿体规模。投影图的目的是为了从一个方向的二维空间（某一侧面），表征矿体空间位置、矿体结构、矿体形态、矿体产状的变化、矿体侧伏现象、矿体的勘探程度等。有时也为了储量计算之用。投影图可分三种：即垂直投影图、水平投影图及平行矿体倾斜投影图。投影图件是根据勘探线剖面图及探矿工程资料编制而成。投影图件编制首先确定两个基本问题：即投影基准面及投影方法。①投影基准面的确定：采用何种投影面制图，主要取决于矿体(层)产状的陡缓。一般情形下，当矿体倾斜较陡时(例如＞45°)，适于作垂直投影图，反之，适于作水平投影图。从理论上说，当矿体倾斜中等(例如45°左右)，宜于作平行矿体倾斜投影图，但实际上，由于这种图纸编制比较复杂，一般只有在当矿体倾斜中等，尤其是构成较为舒缓的波状褶曲，同时又必须利用投影图作为储量计算图纸时，才制作这种图纸。投影基准面又分投影图基准面即被投影的理想平面(简称投影面)及代表矿体特征的投影基准曲面(矿体投影基准面有两种选择：矿体中心曲面或矿体底板曲面)。矿体投影基准面有两种选择：矿体中心曲面或矿体底板曲面：一般情形下，多投影矿体底板(下盘)曲面。当投影矿体底板(下盘)曲面时，一切工程位置及构造线、地质界线的投影均以它们截穿矿体底板(下盘)曲面的交点为准。衡量矿体的工程控制程度及勘探深度，是以工程截穿矿体下盘(底板)的距离为准。当矿体形态变化非常复杂时，应选择产状变化比较稳定的而作为矿体投影基准面。例如，如矿体中心曲面的产状变化较下盘(底板)曲面为稳定时，应选择前者，或相反。无论投影那一个基准面，均应在图上或报告中加以说明。②投影方法：垂直投影图及水平投影图一般情形下多使用正投影法。有时在一定范围需用走向投影。二．矿体垂直纵投影图图面的内容二．矿体垂直纵投影图图面的内容⑴露头线，标高水平线，勘探线。(2)探矿工程及其编号[其中钻孔一般表示或所截矿体(层)底板标高]，见矿厚度、平均品位，钻孔见矿的矿心采取率。控制矿体边界的工程。(3)各种矿体边界的投影线、各储量类别、各储量级别的投影界线及代号、各种投影线分别以不同图例表示；矿体不同矿石类型、品级和矿体(层)氧化带、混合带、原生带的界线，矿段、块段的界线。(4)矿段编号，矿段的平均厚度和平均品位、面积（及编号）、体积（及编号）、储量数字，以上内容可采用图示或列表。⑸火成岩体与围岩界限，破坏矿体(层)的主要构造线(带)及各类地质界线(各种切割矿体的地质体)的投影线及编号或代号。(6)储量计算成果汇总表。(7)对部份薄而结构复杂的矿体(层)，可在各工程点旁侧或下方附绘矿层小柱状图(比例尺1：50—1：200)。(8)图名，比例尺，图例，图签，图廓，投影面方向。（座标线可不表示）⑼其它：如采空区等。三．矿体垂直纵投影图（储量估算用）的编绘方法1、编制原则：一般一个矿体作一份图。当矿区具有两个以上矿体(层)或不同的矿体(层)时，应分别编制投影图。如两个以上矿体画在同一图上时，以清晰为原刚，否则分别制作，并须分别以不同图例表示各类投影线及有关参数。注明矿体编号。投影面方位，一般要求应垂直于矿体的勘探线的方向。即：一般为矿体的平均走向线方位。两者不一致时，以前者为主。投影面应垂直于勘探线，以避免编图时工程定位的困难，并导致储量计算不够准确。当矿体平均走向有变化，不得不采用二个以上的投影面方位以便分别与两组不同方向的勘探线正交时，在两组勘探线交接处的投影图，一般要裂开表示，当矿体为倾伏向斜时，裂口向下，为倾伏背斜时，裂口向上。通常可按下述办法处理：①当交接处相邻两剖面的勘探线交角小于3°时，按平行剖面处理。②当相邻两剖面交角大于3°，小于10°时，按下式确定地表及各水平剖面图上两勘探线的间距H。③当相邻两剖面交角大于10°时，按下式确定地表及各水平剖面图上两勘探线的间距：式中：H1、H2——为地表及各水平剖面图上矿体走向变化处相邻勘探线横截矿体部份的中点至另一...
