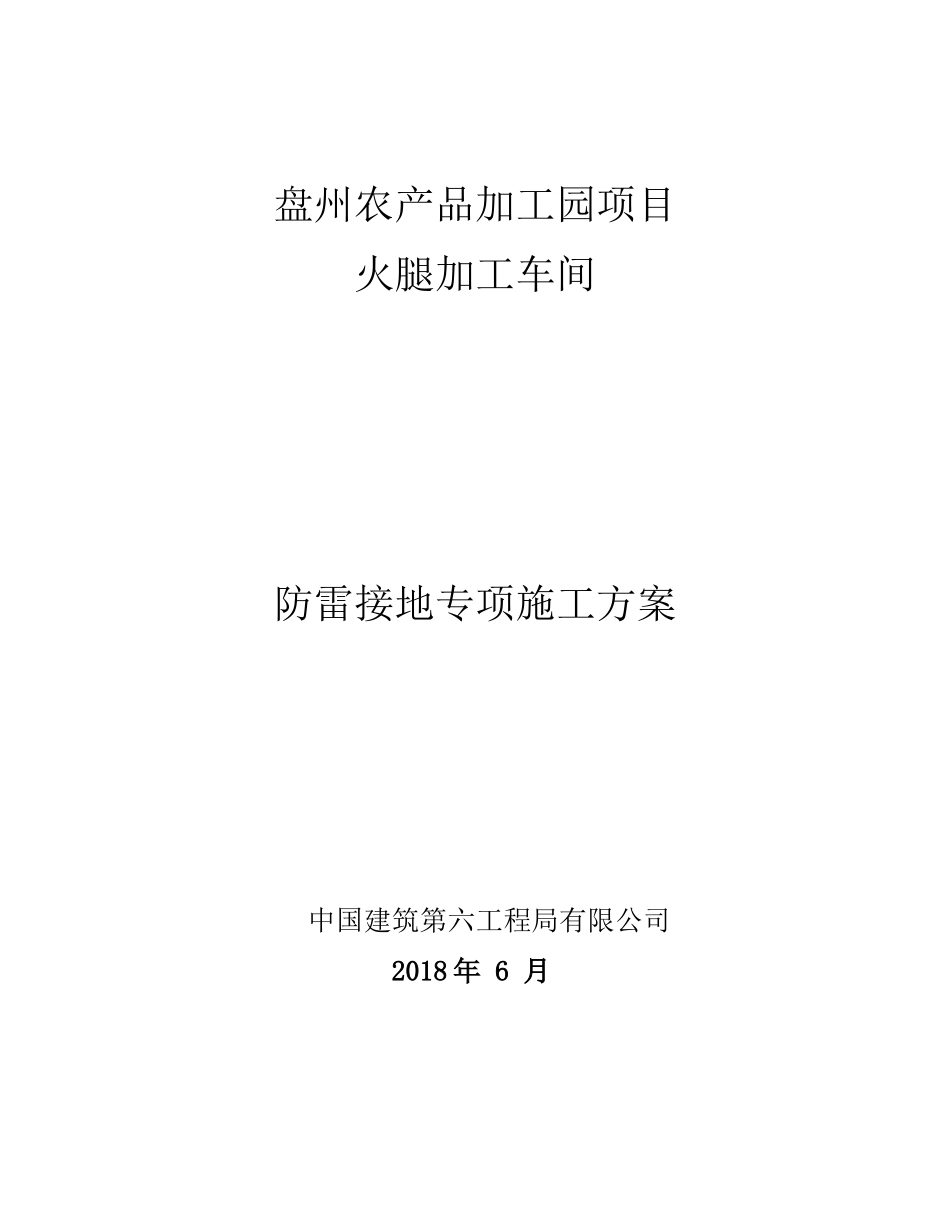

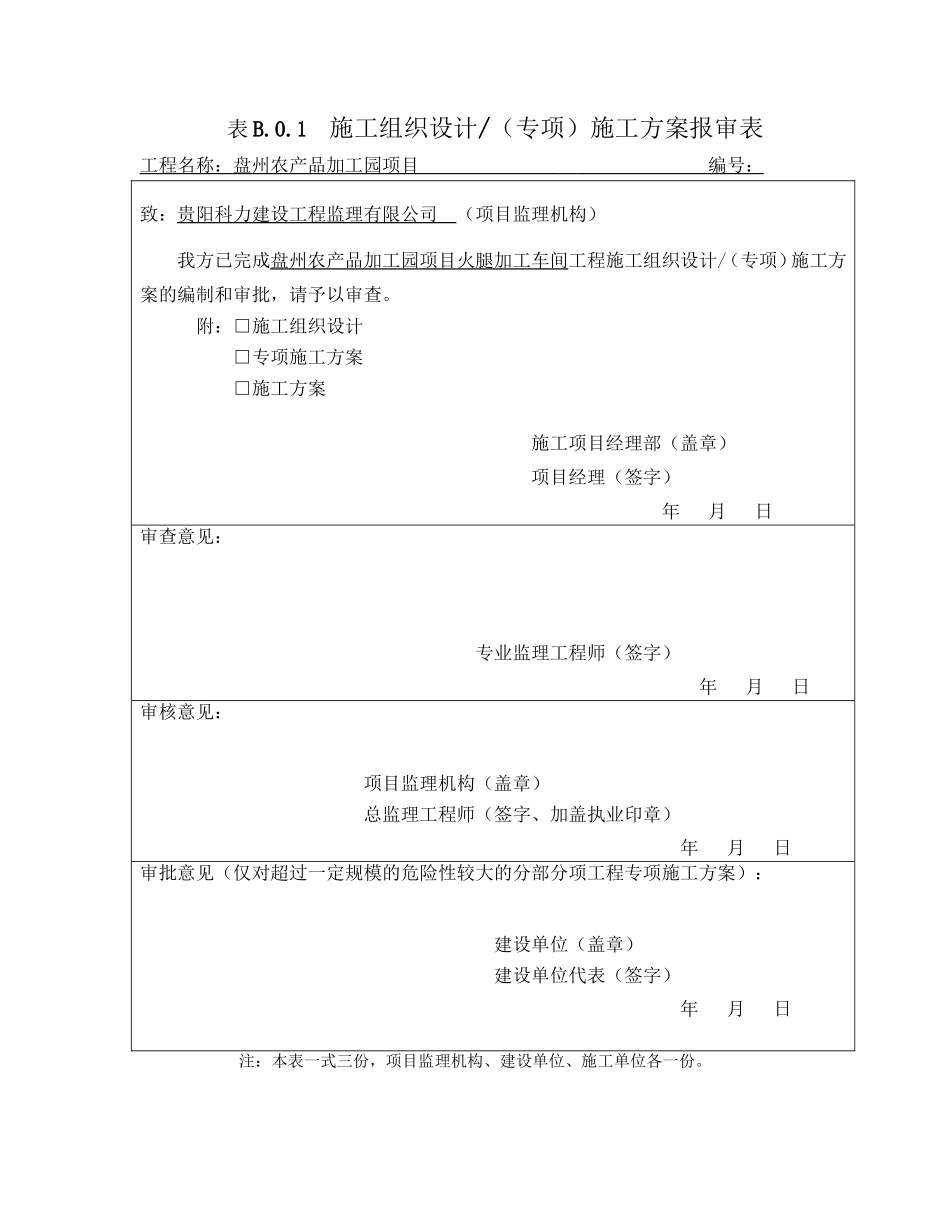

表B.0.1施工组织设计/（专项）施工方案报审表工程名称：盘州农产品加工园项目编号：致：贵阳科力建设工程监理有限公司（项目监理机构）我方已完成盘州农产品加工园项目火腿加工车间工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。附：□施工组织设计□专项施工方案□施工方案施工项目经理部（盖章）项目经理（签字）年月日审查意见：专业监理工程师（签字）年月日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章）年月日审批意见（仅对超过一定规模的危险性较大的分部分项工程专项施工方案）：建设单位（盖章）建设单位代表（签字）年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份。盘州农产品加工园项目火腿加工车间防雷接地专项施工方案中国建筑第六工程局有限公司2018年6月第1页共23页目录………………………………第一章、编制依据与防雷、接地工程概况2……………………………………………第二章、施工准备及施工部署4…………………………………………………………第三章、施工工艺5……………………………………………………第四章、质量保证措施10……………………………………………………第五章、安全保证措施13………………………………………第六章、文明环保施工及保障措施13第2页共23页第一章编制依据与防雷、接地工程概况五方责任主体：项目名称：盘州农产品加工园项目---火腿加工车间建设地点贵州盘州红果经济开发区（两河新区）建筑面积31400m2建设单位贵州省盘州农林开发投资有限责任公司监理单位贵阳科力建设工程监理有限公司施工单位中国建筑第六工程局有限公司设计单位华商国际工程有限公司一、编制依据基础接地平面图、《建筑物防雷设施安装》（15D501）,《利用建筑物金属做防雷及接地装置安装》15D503、《接地装置安装》（14D504）、施工图集《建筑物防雷设计规范》GB50057-2010进行编制。相关法律法规二、防雷系统概况1、本工程防雷接地、安全保护接地及弱电系统的接地共用综合接地极。接地极的做法为：利用建筑物基础作接地体，筏板基础区域将基础梁上下两层主筋沿建筑物外圈焊接成环形，将主轴线上的基础梁相互焊接成网作接地体。独立基础区域利用-40x4热镀锌扁钢将建筑物基础沿建筑物外圈焊接成环,将主轴线上的独立基础利用-40x4热镀锌扁钢连接成接地网作接地体。2、接闪器：在屋顶采用Φ10镀锌圆钢设置避雷带做接闪器，在屋面做不小于10m×10m或12m×8m的避雷网格。并将凸出屋面所有的金属构件和构筑物与避雷带可靠连接。3、引下线：利用建筑物钢筋混凝土柱子内两根不小于Φ16主筋通长焊接作为引第3页共23页下线，间隔不大于18m。引下线上端与避雷带可靠焊接，下端与建筑物基础底盘钢筋焊接为一体。并在首层室外高出地面0.5m处，预留接地引出板，以便测量接地电阻或增补接地装置用。4、基础接地施工时与土建工种应密切配合。三、接地系统概况1、本工程防雷接地、电气设备的保护接地等的接地共用统一接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。2、本工程采用总等电位联结，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。3、所有强、弱电竖井内均垂直敷设一条40×4热镀锌扁钢作为接地干线。接地干线由变配电所MEB箱引出，经过地下一层由变配电所至各区域电管井的干线电缆桥架分别至各区域（强、弱）电间。电缆桥架及其支架全长应不少于两处与接地干线连接。竖井内的接地干线其下端就近与基础接地网可靠连接。竖井距地0.3m水平敷设一圈40×4热镀锌扁钢，水平与垂直接地扁钢间应可靠焊接。4、各楼层强、弱电间均设置楼层等电位端子板，并分别与接地干线及楼板主钢筋作等电位联结。5、凡正常情况不带电，而当绝缘破坏有可能呈现电压的电气设备的金属外壳均应接地。6、为了满足接地要求，防止雷电侵入灾害，金属门窗均可做相应的防雷接地装置。第二章施工准备及施工部署一、技术准备1、施工前，专业工长必须认真研读设计图纸，编制《防雷接地施工方案》，并按要求向监理单位报审；2、防雷接地工程施工前，专业工长必须对施工班组进行全面细致的技术交底。第4页共2...
