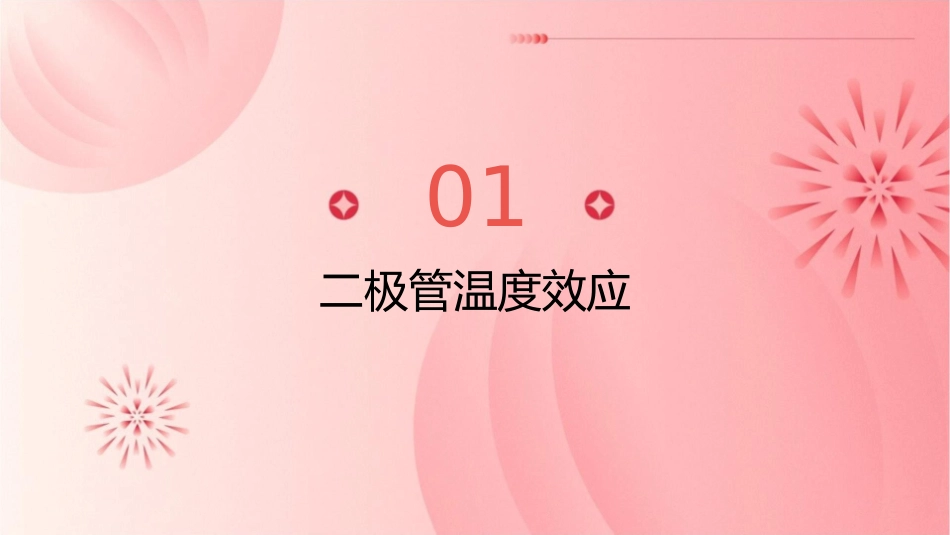

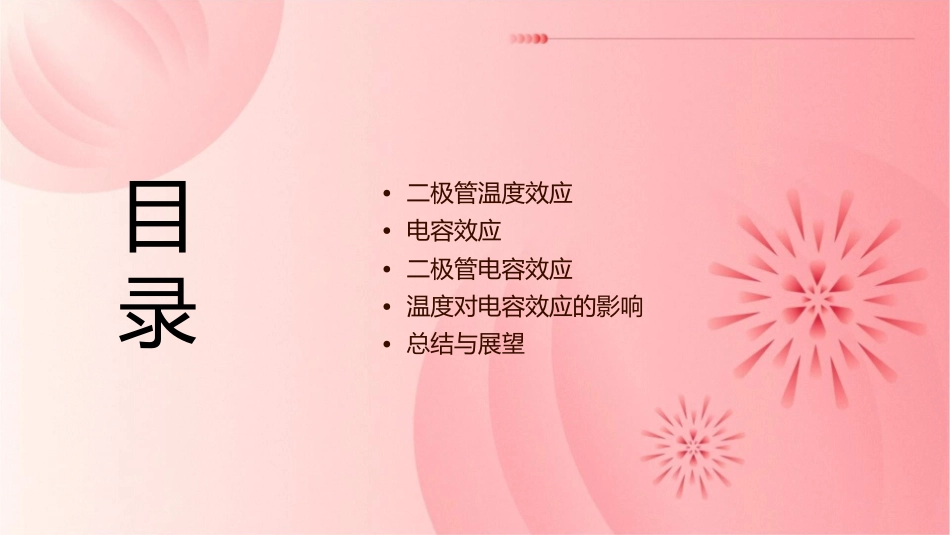

二极管温度效应与电容效应课件目录•二极管温度效应•电容效应•二极管电容效应•温度对电容效应的影响•总结与展望01二极管温度效应温度对二极管特性的影响温度升高，正向压降减小温度对结电容的影响因为温度升高时，二极管内部能带弯曲程度减小，肖特基势垒降低，正向电流增加，所以正向压降减小。温度升高，半导体内部能带弯曲程度减小，空间电荷区宽度减小，结电容增大。温度升高，反向电流增加温度升高时，半导体内部载流子浓度增加，反向电流增加。二极管热击穿010203热击穿定义热击穿特点热击穿原因热击穿是由于二极管内部热量积累导致PN结性能失效的现象。热击穿发生时，二极管的正向电压突然下降，反向电流突然上升，失去单向导电性。热击穿通常是由于二极管内部热量积累导致PN结温度过高，破坏了PN结内部的能带结构。二极管温度系数温度系数的定义正向温度系数反向温度系数二极管温度系数表示二极二极管正向电压随温度的升高而减小，其温度系数为负。二极管反向电流随温度的升高而增大，其温度系数为正。管性能随温度变化的程度。02电容效应电容的基本概念电容单位法拉（F），是国际单位制中的基本单位，常用于表示大电容值。电容表示电容器容纳电荷的本领，由电容器本身的介质特性、几何尺寸和电介质的相互作用决定。电容元件在电路中起到储存和释放电荷的作用，广泛应用于滤波、耦合、去耦、谐振等场合。电容的物理特性静态电容动态电容电容的充放电指电容器在直流电压下的电容值，与电容器极板上的电荷量和电压的比值相等。指电容器在交流电压下的电容值，与电容器极板上的电荷量和电压的变化率成正比。当电容器两端加上电压时，电荷会向电容器极板聚集，形成充电过程；当电压消失或反向时，电荷会从极板释放，形成放电过程。电容的测量方法直接测量法通过测量电容器两端的电压和极板上的电荷量来计算电容值。电桥法利用电桥平衡原理，通过测量电容器与已知标准电容器的比值来计算电容值。交流阻抗谱法通过测量电容器在不同频率下的阻抗来计算电容值，常用于测量介质材料的介电常数和损耗角正切值等参数。03二极管电容效应二极管的电容模型平板电容模型将二极管看作两个平行板电容器，其电容值由半导体材料的介电常数、极板面积和间距决定。隧道电容模型在隧道二极管中，电子通过势垒区的隧道效应产生电容，其大小与势垒宽度和半导体材料的能带结构有关。二极管电容的测量电容表测量使用高精度的电容表直接测量二极管的静态电容。交流阻抗谱法通过测量二极管在不同频率下的交流阻抗，可以推算出其动态电容。二极管电容效应的应用滤波器设计010203利用二极管的电容效应设计低通、高通或带通滤波器，用于信号处理和通信系统。振荡器利用二极管的电容效应与电导效应共同作用实现正弦波或方波的振荡输出。高速数字逻辑电路在高速数字逻辑电路中，二极管的电容效应影响信号的传输速度和信号质量，需要进行优化设计。04温度对电容效应的影响温度对电容器的影响温度对电容器容量的影响随着温度的升高，电容器内部的介质会发生热膨胀，导致电容器容量增大。温度对电容器绝缘性能的影响温度过高可能导致电容器绝缘材料老化，降低其绝缘性能，进而影响电容器的正常工作。温度对二极管电容的影响温度对二极管结电容的影响二极管结电容随温度的升高而增大，这是由于温度升高使得半导体材料中的载流子浓度增加，导致空间电荷区变窄。温度对二极管扩散电容的影响扩散电容是二极管中与扩散电流相关的动态电容，其大小随温度的升高而增大。温度对电容效应的测量使用阻抗分析仪进行测量阻抗分析仪可以测量电容器和二极管的阻抗、容抗和品质因数等参数，通过测量不同温度下的参数变化，可以分析温度对电容效应的影响。使用LCR表进行测量LCR表是一种专门用于测量电感、电容和电阻的仪器，通过在LCR表上设置不同的温度条件，可以测量不同温度下的电容值。05总结与展望二极管温度效应与电容效应的重要性基础理论二极管温度效应与电容效应是电子学中的基础理论，对于理解电子器件的工作原理和性能至关重要。应用领域这些效应在各种电子器件和电路中有广泛的应用，如放大器、振荡器、滤波器等...
