施工图审图要点(修改)VIP免费

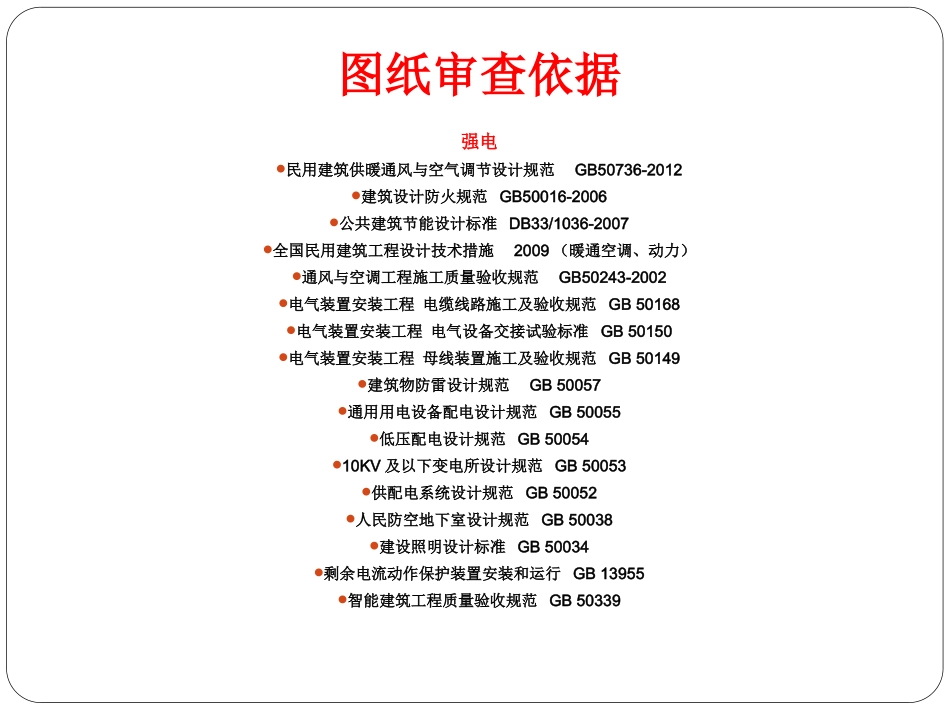

住宅、办公给排水部分施工图审图要点目录图纸审查依据设计内容及深度设计依据空调系统空调风系统冷空调水系统防排烟系统消防水系统不同性质建筑物对电气的要求图纸审查依据强电民用建筑供暖通风与空气调节设计规范GB50736-2012建筑设计防火规范GB50016-2006公共建筑节能设计标准DB33/1036-2007全国民用建筑工程设计技术措施2009（暖通空调、动力）通风与空调工程施工质量验收规范GB50243-2002电气装置安装工程电缆线路施工及验收规范GB50168电气装置安装工程电气设备交接试验标准GB50150电气装置安装工程母线装置施工及验收规范GB50149建筑物防雷设计规范GB50057通用用电设备配电设计规范GB50055低压配电设计规范GB5005410KV及以下变电所设计规范GB50053供配电系统设计规范GB50052人民防空地下室设计规范GB50038建设照明设计标准GB50034剩余电流动作保护装置安装和运行GB13955智能建筑工程质量验收规范GB50339图纸审查依据智能化智能建筑设计标准GBT50314住宅小区安全防范系统通用技术要求GBT21741综合布线系统工程设计规范GB50311综合布线工程验收规范GB50312智能建筑工程质量验收规范GB50339建筑物电子信息系统防雷技术规范GB50343安全防范工程技术规范GB50348入侵报警系统工程设计规范GB50394视频安防监控系统工程设计规范GB50395出入口控制系统工程设计规范GB50396火灾自动报警系统设计规范GB50116火灾自动报警系统施工及验收规范GB50166安全技术防范系统建设技术规范DB33住宅小区安全技术防范系统要求DB3302图纸审查依据火灾自动报警系统建筑设计防火规范GB50016高层民用建筑设计防火规范GB50045汽车库、修车库、停车场防火设计规范GB50067人民防空工程设计防火规范GB50098火灾自动报警系统设计规范GB50116火灾自动报警系统施工及验收规范GB50166建筑内部装修设计防火规范GB50222建筑内部装修防火施工及验收规范GB50354火灾自动报警系统设计规范实施指南2014浙江省消防技术规范难点问题操作技术指南2014设计内容及深度是否符合《建筑工程设计文件编制深度的规定》施工图纸是否完整齐全。施工图设计文件应包括：图纸目录、设计说明、主要设备表、图例、系统图、平面图、详图、（计算书）等。设计深度是否达到施工要求，是否能指导施工。工程总负荷计算和分路负荷计算，应包括设备容量，需用系数、计算容量，功率因数，计算电流。各标注是否齐全。设计依据所采用的设计标准是否正确，是否为现行有效版本，是否符合本工程实际。1建筑给排水专业与有关地方的关系1.1专业设计相互之间的关系（1）各用电设备的位置与供水（电）及控制位置、容量是否匹配。零配件及控制设备能否满足规定。（2）电气线路、管道、通风、空调的敷设位置和走向相互有无干扰。埋地管道或管道沟与电缆沟之间有无矛盾。（3）连接设备的电气线路、控制线路、管（水、油气）路与设备的进线接管位置是否相符。（4）水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。（5）管道井的内部布置是否合理，进出管路有无矛盾。（6）各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。1.2给排水管道安装与建筑结构的关系（1）预留、预埋位置与安装现实需要是否相符。（2）设备基础位置、尺寸、标高是否满足管道敷设的需要。（3）管道沟位置、尺寸、标高是否满足管道敷设的需要。（4）建筑标高基准点和放线基准位置是否明确。（5）给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。（6）有关建筑设计。如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。2施工图审查要点现将建筑给排水、消防、人防工程、供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。2.1审图的原则（1）设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。（2）图纸资料是否齐全。能否满足施工需要。（3）设计是否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号...
