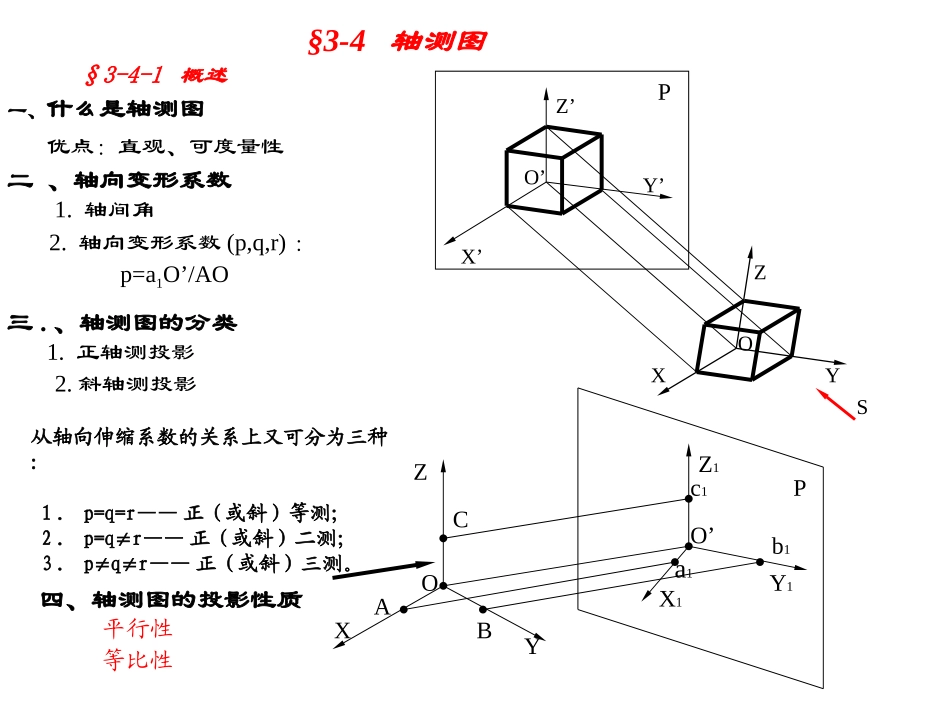

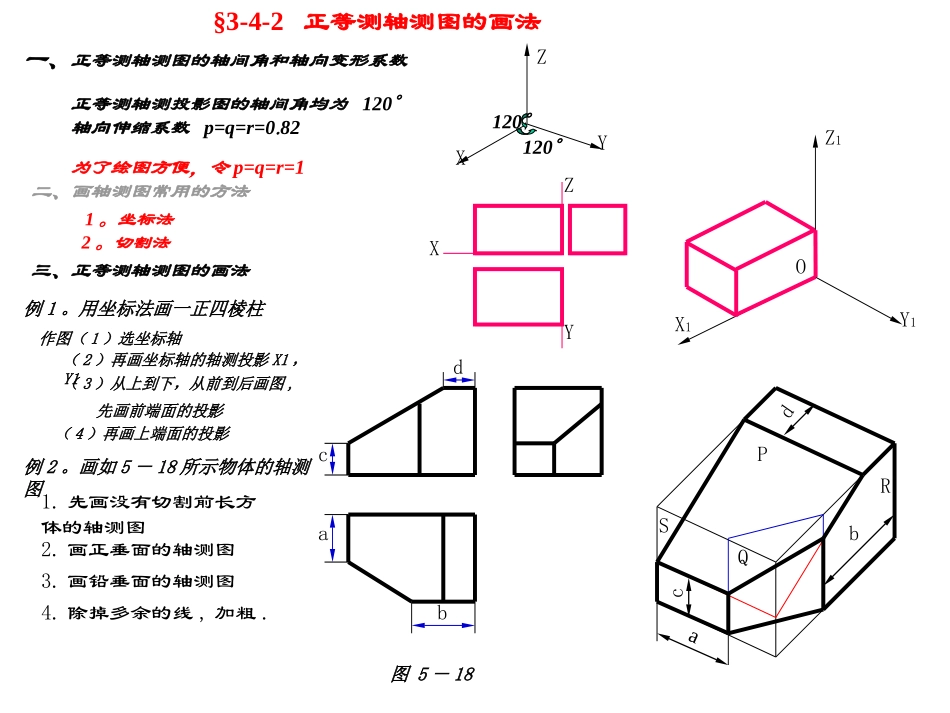

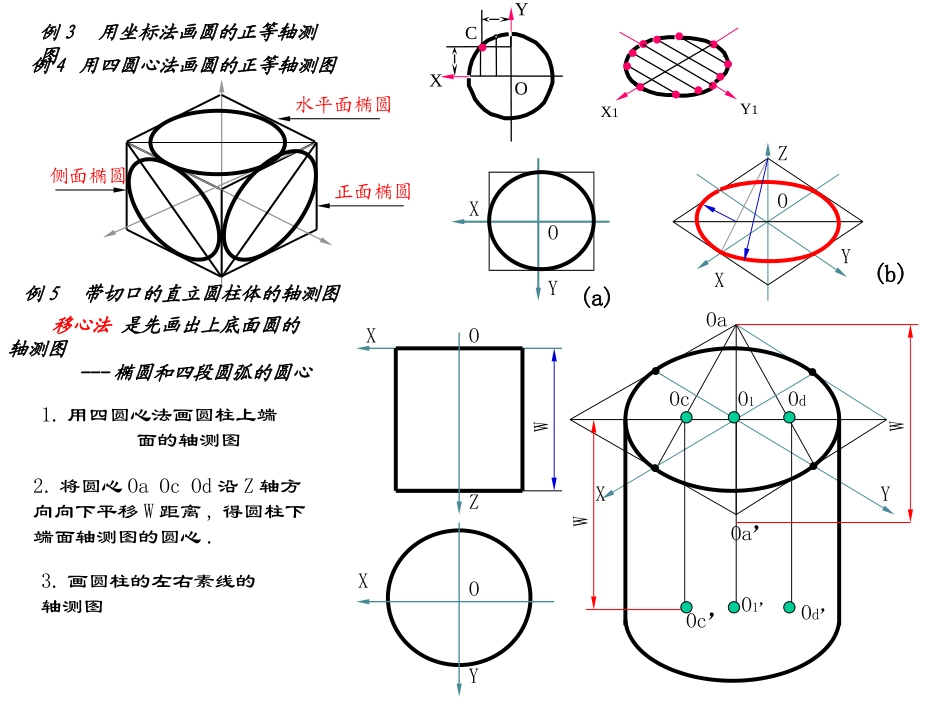

XYZO§3-4轴测图§3-4-1概述一、什么是轴测图优点：直观、可度量性二、轴向变形系数1.轴间角三.、轴测图的分类1.正轴测投影2.斜轴测投影从轴向伸缩系数的关系上又可分为三种:1．p=q=r——正（或斜）等测；2．p=qr——正（或斜）二测；3．pqr——正（或斜）三测。四、轴测图的投影性质平行性等比性X1Y1Z1XYZOO’ABCa1b1c1PPX’Z’Y’O’Sp=a1O’/AO2.轴向变形系数(p,q,r)：§3-4-2正等测轴测图的画法一、正等测轴测图的轴间角和轴向变形系数正等测轴测投影图的轴间角均为120轴向伸缩系数p=q=r=082为了绘图方便，令p=q=r=1二、画轴测图常用的方法1。坐标法2。切割法三、正等测轴测图的画法例1。用坐标法画一正四棱柱作图（1）选坐标轴（2）再画坐标轴的轴测投影X1，Y1（3）从上到下，从前到后画图,（4）再画上端面的投影例2。画如5－18所示物体的轴测图1.先画没有切割前长方体的轴测图2.画正垂面的轴测图3.画铅垂面的轴测图4.除掉多余的线,加粗.X1Y1Z1ORSPQXYZ120120abcd5－18图dcbaZXY先画前端面的投影OXYZ例3用坐标法画圆的正等轴测图例5带切口的直立圆柱体的轴测图移心法是先画出上底面圆的轴测图---椭圆和四段圆弧的圆心1.用四圆心法画圆柱上端面的轴测图2.将圆心OaOcOd沿Z轴方向向下平移W距离,得圆柱下端面轴测图的圆心.3.画圆柱的左右素线的轴测图XO1OcOdOaOa’Oc’Od’O1’YWXXYZOOW侧面椭圆水平面椭圆正面椭圆OXY(a)(b)例4用四圆心法画圆的正等轴测图WCXYOY1X1OXYZ例3用坐标法画圆的正等轴测图例5带切口的直立圆柱体的轴测图移心法是先画出上底面圆的轴测图---椭圆和四段圆弧的圆心1.用四圆心法画圆柱上端面的轴测图2.将圆心OaOcOd沿Z轴方向向下平移W距离,得圆柱下端面轴测图的圆心.3.画圆柱的左右素线的轴测图XO1OcOdOaOa’Oc’Od’O1’YWXXYZOOWXcYc侧面椭圆水平面椭圆正面椭圆OXY(a)(b)(a)(b)XY例4用四圆心法画圆的正等轴测图W§3-4-3斜二测轴测图的画法轴测投影图的轴间角:X1O1Z1＝90X1O1Y1=135Z1O1Y1=135一、斜二测轴测图的特点二、适应范围三、轴间角和轴向变形系数轴向伸缩系数：p=r=1，q=0.5例6已知物体的两个视图,画其斜二测轴测图1.画斜二测轴测图的轴2.画物体前端面的投影3.将前端面各圆心沿Y轴平移W/2距离4.画后端面的轴测投影5.完成整个物体的轴测图XYZW/2W/2X1Y1Z1X1Y1Z1O’135135r=1r=1q=0.5Z’XYX’OO’WOO’O
