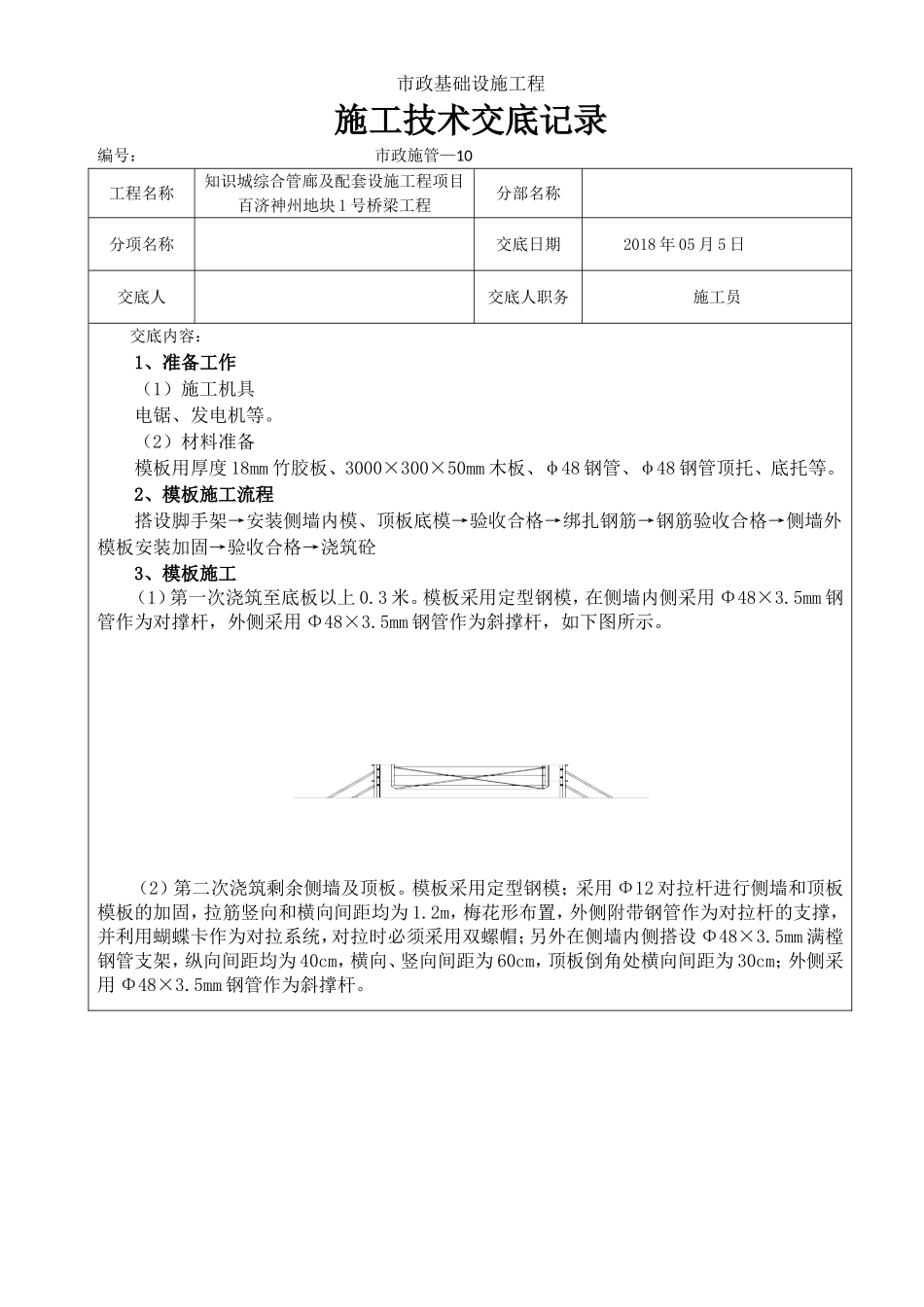

市政基础设施工程施工技术交底记录编号：市政施管—10工程名称知识城综合管廊及配套设施工程项目百济神州地块1号桥梁工程分部名称分项名称交底日期2018年05月5日交底人交底人职务施工员交底内容：1、准备工作（1）施工机具电锯、发电机等。（2）材料准备模板用厚度18mm竹胶板、3000×300×50mm木板、φ48钢管、φ48钢管顶托、底托等。2、模板施工流程搭设脚手架→安装侧墙内模、顶板底模→验收合格→绑扎钢筋→钢筋验收合格→侧墙外模板安装加固→验收合格→浇筑砼3、模板施工（1）第一次浇筑至底板以上0.3米。模板采用定型钢模，在侧墙内侧采用Φ48×3.5mm钢管作为对撑杆，外侧采用Φ48×3.5mm钢管作为斜撑杆，如下图所示。（2）第二次浇筑剩余侧墙及顶板。模板采用定型钢模；采用Φ12对拉杆进行侧墙和顶板模板的加固，拉筋竖向和横向间距均为1.2m，梅花形布置，外侧附带钢管作为对拉杆的支撑，并利用蝴蝶卡作为对拉系统，对拉时必须采用双螺帽；另外在侧墙内侧搭设Φ48×3.5mm满樘钢管支架，纵向间距均为40cm，横向、竖向间距为60cm，顶板倒角处横向间距为30cm；外侧采用Φ48×3.5mm钢管作为斜撑杆。（3）模板安装必须稳固牢靠，模板接缝严密，不得漏浆（采用双面胶粘合），模板与混凝土的接触面必须清理干净并涂刷隔离剂，浇筑混凝土前，模板内的积水和杂物必须清理干净。4、技术要求和质量标准4.1技术要求（1）按照《百济神州地块1号桥梁工程》施工图与技术交底书进行施工。（2）模板采用竹胶板拼装而成。铺底模前，下部满铺脚手架，模板清洗干净。模板加固通过脚手架、方木挤撑，确保模板稳定牢固、尺寸准确。（3）立模后，模板板面之间采用密封条粘贴，整体表面平整、接缝严密、不漏浆，保证结构稳定、牢固，满足施工要求。做到砼外露面美观，线条流畅，结构简单，制作、安拆方便。（4）浇筑混凝土之前，外露面混凝土模板的脱模剂采用同一品种，不得使用废机油等油料，不得污染混凝土。（5）模板安装完毕后，对纵、横向稳定性进行检查，签认后方可浇筑混凝土。浇筑时，如发现模板变形时，及时纠正。（6）模板拆除时，非承重侧模应在混凝土强度能保证结构棱角不损坏时方可拆除，混凝土强度宜为2.5MPa及以上。钢筋混凝土结构承重模板、支架的拆除时混凝土强度必须达到设计强度的75%。（7）拆除时，遵循“先支后拆，后支先拆”原则，首先人工松开支撑、连接杆件。拆模时严禁抛扔模板，模板拆除后，及时对其进行修理整理，妥善存放。（8）拆除模板时，不得影响或中断混凝土的养护工作。（9）顶板模板为重复使用模板、支架、卡具经常检查、维修。4.2质量标准（1）模板平整度、光洁度良好，无凸凹现象，脱模剂刷涂均匀。（2）模板的接缝严密、不漏浆。（3）混凝土浇筑前，模板内的杂物要清理干净。（4）涵洞的模板、支架安装允许偏差应符合《城市桥梁工程施工与质量验收规范》CJJ2-2008表5.4.3的规定。（5）模板拆除时，要注意保护混凝土表面及边角不受损伤，拆除的模板和支架要及时清运，保持现场规整。5、安全注意事项（1）加强对施工人员的安全教育。（2）所有施工人员必须戴安全帽，作业时禁止穿拖鞋。（3）用电设备应实行一机一闸一漏一箱。漏电保护装置应与设备相配套，不得用一个开关直。夜间施工配足够的照明灯，电力线必须由电工人员架设及管理，开关须有防雨保护且安设牢固，并设有漏电保护器。（4）应对施工现场、机具设备及安全防护设施等，进行全面检查，由安质部确认符合安全要求后方可施工。施工所用的各种机具设备和劳动保护用品，应定期进行检查和必要的检验，保证其经常处于完好状态；不合格的机具设备和劳动保护用品严禁使用。（5）每班第一次起吊重物时（或负荷达到最大重量时），应在吊离地面高度0．5米后，重新将重物放下，检查制动器性能，确认可靠后，再进行正常作业。（6）不得随意堆放，及时回收现场的建筑、生活垃圾；不得随意破坏植被，保护水土资源；（7）发现异常，立即停机，切断电源，检查原因并及时排除。（8）基坑挖方时土方车轮及时清理，避免把泥土带到道路上。挖土时勤洒水，避免扬尘。（9）未尽事项按相关国家及地方技术规程、验收标准执行。会签栏参加单位(部门、班组）参加人员
