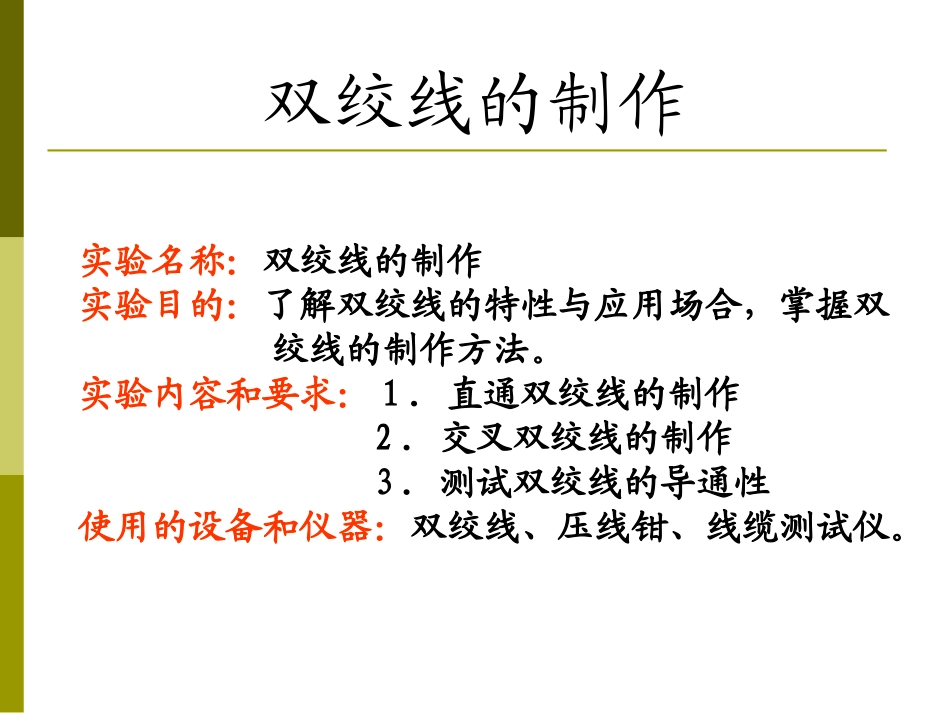

双绞线的制作双绞线的制作实验名称：双绞线的制作实验目的：了解双绞线的特性与应用场合，掌握双绞线的制作方法。实验内容和要求：1．直通双绞线的制作2．交叉双绞线的制作3．测试双绞线的导通性使用的设备和仪器：双绞线、压线钳、线缆测试仪。准备工具和材料准备工具和材料UTP压线钳RJ45接头测线仪双绞线T568A配线标准绿绿橙蓝蓝橙棕棕白白白白双绞线T568B配线标准橙橙绿蓝蓝绿棕棕白白白白直通双绞线交叉双绞线T568BT568BT568BT568ARJ-45接头引脚功能及对应线序（T568A/T568B）引脚顺序介质直接连接信号线序1TX+(发送)绿白/橙白2TX-(发送)绿/橙3RX+(接收)橙白/绿白4不使用蓝/蓝5不使用蓝白/蓝白6RX-(接收)橙/绿7不使用棕白/棕白8不使用棕/棕RJ45接头正面侧面RJ45接头在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯的铜质导线内芯接触，以联通整个网络。压线钳测线仪双绞线制作过程第一步：剥层将一段双绞线放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。双绞线制作过程第二步：理线把每对相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。双绞线制作过程第三步：剪头用压线钳的剪线刀口把线缆顶部裁剪整齐，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。双绞线制作过程第四步：插线水晶头正面朝上。把整理好的线缆插入水晶头内。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。双绞线制作过程从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。双绞线制作过程第五步压线把水晶头插入压线钳的8P槽内，用力握紧线钳，听到轻微的“啪”一声即可。双绞线制作过程第六步测线若测试的线缆为直通线缆，在测试仪上的8个指示灯应该依次为绿色闪过，证明网线制作成功。若测试的线缆为交叉线缆，其中一侧同样是依次由1～8闪动绿灯，而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯。若出现任何一个灯为红灯或黄灯，都证明存在短路或者接触不良现象。制作过程总结
