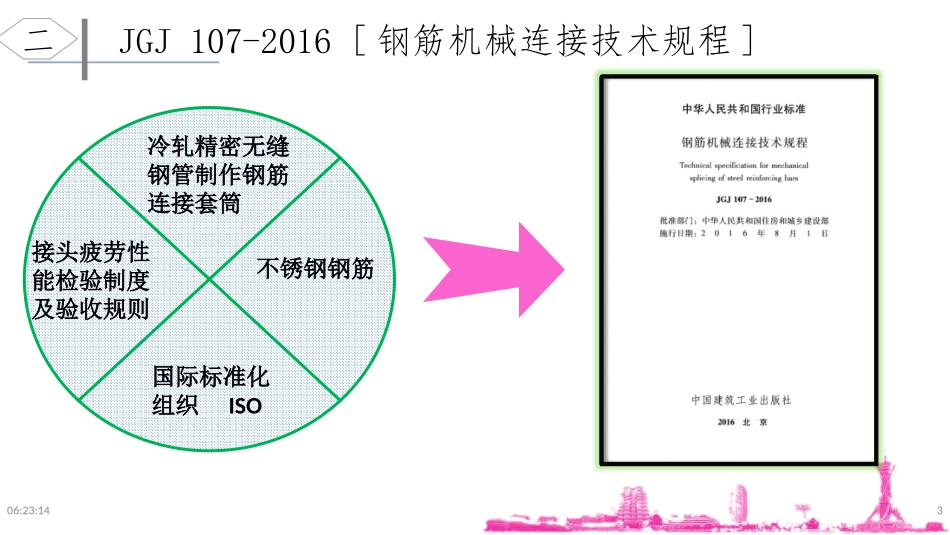

中国建筑第八工程局有限公司新近发布工程建设标准宣贯JGJ107-2016【钢筋机械连接技术规程】一公司新近发布技术标准2016Äêнü·¢²¼¡¢×÷·ÏµÄ¹æ·¶±ê×¼ÐÅÏ¢1.pdf2016Äêнü·¢²¼¡¢×÷·ÏµÄ¹æ·¶±ê×¼ÐÅÏ¢2.pdf现场常用国标以及行业标准（21）序号编号名称备注1GB/T51025-2016超大面积混凝土地面无缝施工技术规范17年2月1日实施2GB/T50080-2016普通混凝土拌合物性能试验方法标准17年4月1日实施3GB/T50375-2016建筑工程施工质量评价标准17年4月1日实施4GB50169-2016电气装置安装工程接地装置施工及验收规范17年4月1日实施5JGJ/T384-2016钻芯法检测混凝土强度技术规程12月1日实施6JGJ80-2016建筑施工高处作业安全技术规范12月1日实施7JGJ8-2016建筑变形测量规范12月1日实施8JGJ/T372-2016喷射混凝土应用技术规程8月1日实施9JGJ107-2016钢筋机械连接技术规程8月1日实施10JGJ386-2016组合铝合金模板工程技术规程12月1日实施06:23:142二JGJ107-2016[钢筋机械连接技术规程]冷轧精密无缝钢管制作钢筋连接套筒不锈钢钢筋接头疲劳性能检验制度及验收规则国际标准化组织ISO06:23:143二JGJ107-2016[钢筋机械连接技术规程]目录1、总则2、术语和符号2.1术语2.2符号3、接头性能要求4、接头应用5、接头型式检验6、接头的现场加工与安装6.1一般规定6.2钢筋丝头加工6.3接头安装7、接头的现场检验与验收附录A接头试件试验方法附录B接头试件型式检验报告样式｛接头的设计原则和性能等级｝06:23:144二JGJ107-2016[钢筋机械连接技术规程]•1、总则热轧光圆钢筋余热处理钢筋不锈钢钢筋用于机械连接的钢筋的适用标准06:23:145二JGJ107-2016[钢筋机械连接技术规程]•2、术语（6种接头类型）锥螺纹接头直螺纹接头镦粗直螺纹接头06:23:146二JGJ107-2016[钢筋机械连接技术规程]•2、术语（6种接头类型）套筒挤压接头套筒灌浆接头熔融金属充填接头06:23:147二JGJ107-2016[钢筋机械连接技术规程]•2、术语（新增4个专业术语）接头接头面积百分率套筒连接件同一连接区段内纵向受力钢筋机械连接接头面积百分率为该区段内有机械接头的纵向受力钢筋与全部纵向受力钢筋截面面积的比值。当直径不同的钢筋连接时，按直径较小的钢筋计算。06:23:148用途主要用于接头试件反复拉压试验中变形测量标距的确定二JGJ107-2016[钢筋机械连接技术规程]•2、术语（机械连接接头长度）接头连接件长度加连接件两端钢筋横截面变化区段的长度螺纹接头的外露丝头和镦粗过度段属截面变化区域06:23:149二JGJ107-2016[钢筋机械连接技术规程]•3、接头性能要求06:23:14103.0.2套筒原材采用冷拔或冷轧无缝钢管不锈钢钢筋连接套筒退火处理与钢筋母材同材质二JGJ107-2016[钢筋机械连接技术规程]•3、接头性能要求（接头性能）06:23:14113.0.3接头性能单向拉伸疲劳性能高应力反复拉压大变形反复拉压基本性能（强度、变形）风荷载、小地震强烈地震（塑性）型式检验选择性试验项目型式检验基本检验项目二JGJ107-2016[钢筋机械连接技术规程]•3、接头性能要求（等级划分3.0.4）06:23:1412极限抗拉强度残余变形最大力下总伸长率髙应力和大变形条件下反复拉压性能＆Ⅰ级Ⅱ级Ⅲ级连接件极限抗拉强度大于等于被连接钢筋抗拉强度标准值的1.1倍，残余变形小并具有高延性及反复拉压性能连接件极限抗拉强度不小于被连接钢筋抗拉强度标准值，残余变形小并具有高延性及反复拉压性能连接件极限抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍，残余变形小并有一定的延性及反复拉压性能二JGJ107-2016[钢筋机械连接技术规程]•3、接头性能要求（3.0.5强条）06:23:1413二JGJ107-2016[钢筋机械连接技术规程]•3、接头性能要求（3.0.7）06:23:1414二JGJ107-2016[钢筋机械连接技术规程]•4、接头应用（4.0.1）06:23:14154.0.1接头等级选用砼结构中要求充分发挥钢筋强度或对延性要求高的部位或在同一连接区段内钢筋接头面积百分率为100%砼结构中要求充分发挥钢筋强度或对延性要求高的部位砼结构中钢筋应力较高但对延性要求不高的部位Ⅰ级Ⅱ级Ⅲ级二JGJ107-2016[钢筋机械连接技术规程]•4、接头应用（4.0.2连接件保...
