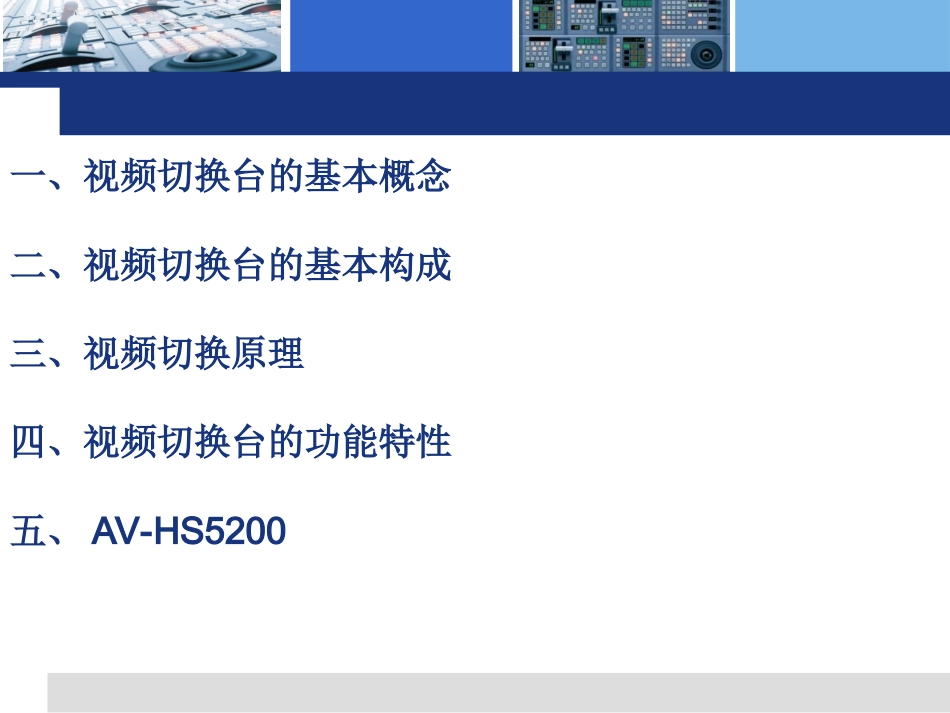

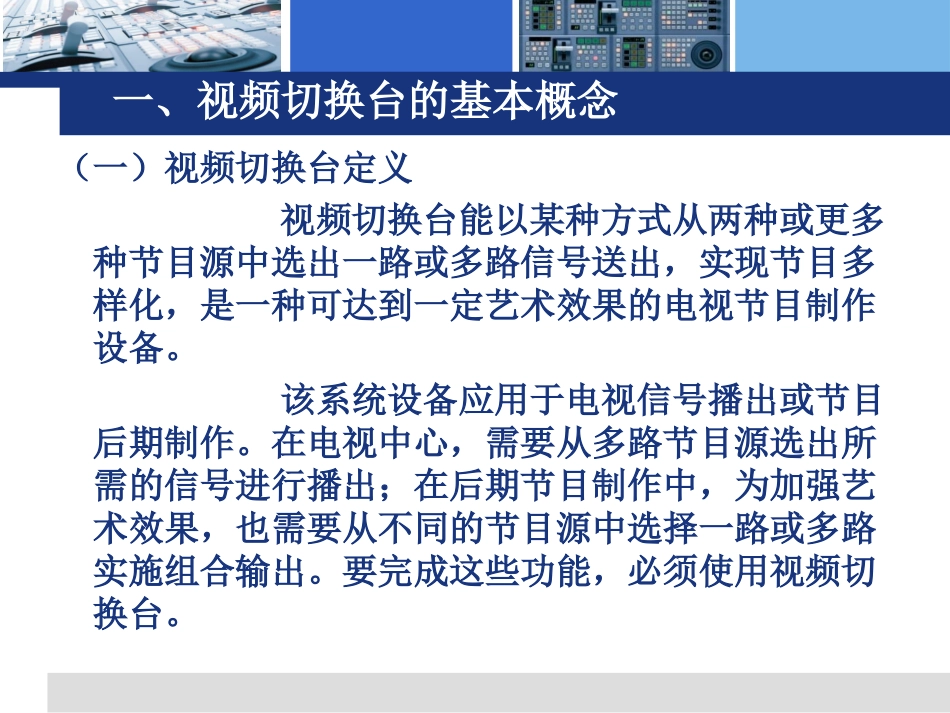

切换台讲解一、视频切换台的基本概念二、视频切换台的基本构成三、视频切换原理四、视频切换台的功能特性五、AV-HS5200一、视频切换台的基本概念（一）视频切换台定义视频切换台能以某种方式从两种或更多种节目源中选出一路或多路信号送出，实现节目多样化，是一种可达到一定艺术效果的电视节目制作设备。该系统设备应用于电视信号播出或节目后期制作。在电视中心，需要从多路节目源选出所需的信号进行播出；在后期节目制作中，为加强艺术效果，也需要从不同的节目源中选择一路或多路实施组合输出。要完成这些功能，必须使用视频切换台。视频切换台同时还用于技术人员调整和监测电视中心设备。由于视频切换台能选择输出各路信号，技术人员可以随时监测并调整任一路或整个视频通道中某些关键部位的信号质量；发生故障时，便于探明故障所在部位，以便及时排除。（二）视频切换台的分类视频切换台的切换方式可分为两种：快切和特技切换。从多路输入信号中交替选择一路输出，在电视屏幕上表现为一个画面迅速变换成另一个画面，这种切换方式通常称为快切，又称为硬切换，这是使用较多的一种方式。特技切换是从多路输入视频信号中输出以某种特定方式混合或互相取代的组合信号，这种方式在后期制作中经常应用。从视频切换台的使用范围来分类，又可分为播出用的切换台和节目制作用的切换台两大类。对于播出用的切换台，主要应保证工作稳定可靠，操作简便，有应急措施；对于节目制作用的切换台，主要应满足特技效果花样多、设备功能全等。（三）对输入切换台的信号要求对输入模拟视频切换台的信号要求“三统一”，即时间统一、相位统一和幅度统一。时间统一就是要求参加节目制作的各图像信号源及加工过程中各图像之间是完全“同步”的，具体来说是指行、场信号的频率和相位要一致。对于两个彩色信号的切换还应保证它们的色同步严格同相，也即是相位统一。幅度统一指信号源的信号幅度应该一致。根据国标规定：视频信号幅度的最大值是1VPP，同步顶为-0.3V，白电平为0.7V。对于数字视频切换台来说，由于它对输入信号的处理方式与模拟切换台不同，对输入信号的要求也不相同。目前的数字视频信号几乎采用分量信号，因此输入数字视频切换台的数字信号不要求相位统一。另外，数字系统的数字再生能力很强，数字视频切换台也如此，所以对输入信号的幅度要求也不高，输入信号的幅度只要满足数字切换台要求的最低输入幅度即可。在数字切换台中，对输入信号之间的时间差要求也有区别，具体要求由视频切换台的性能决定。一般来说，数字切换台都有自动输入定时补偿功能，自动定时时间从十几微秒到一行不等，因此，数字切换台的输入信号之间的时间差只要在自动定时时间范围内即可。（四）对切换台的技术要求对模拟切换台的技术要求主要是：①具有足够的视频带宽，对于PAL制而言，应满足6MHz带宽；②各信道间的串扰应尽量小；③非线性失真小。微分增益失真DG≤0.5%，微分相位失真DP≤0.2°；④亮度色度增益差不超过±1%，亮度色度时延差≤±10ns；⑤介入增益为1；⑥切换稳定可靠。二、视频切换台的基本构成视频切换台主要由输入切换矩阵、混合/效果放大器、特技效果发生器、下游键处理与混合器、同步信号发生器及控制电路等几部分组成。下图为最基本的视频切换台原理框图。图中由横线和竖线组成的阵列通常称为输入切换矩阵，其中竖线表示输入信号通路，横线表示输出信号通路（常称为母线）。竖线和横线的交叉点代表视频信号的通断开关，称为视频交叉点。当某一视频交叉点导通时，连到该交叉点的输入信号就可以通过与该交叉点相连的母线输出，送到混合/效果放大器。混合/效果放大器受不同信号控制可工作于混合或划像或键控状态，实现这三类特技切换。输出的信号经过选择开关、节目/预监混合电路后，进入下游键部分，完成字幕或其它画面的叠加，最后输出的信号便可用作录制品或直接播出。三、视频切换原理（一）快切快切（cut或take）是指从某一路电视信号源瞬间切换到另一路电视信号源的过程，在电视屏幕上表现为一个画面迅速转换到另一个画面。它是电视节目制作中使用最多...
