铝合金挤压车间工艺操作规程VIP免费

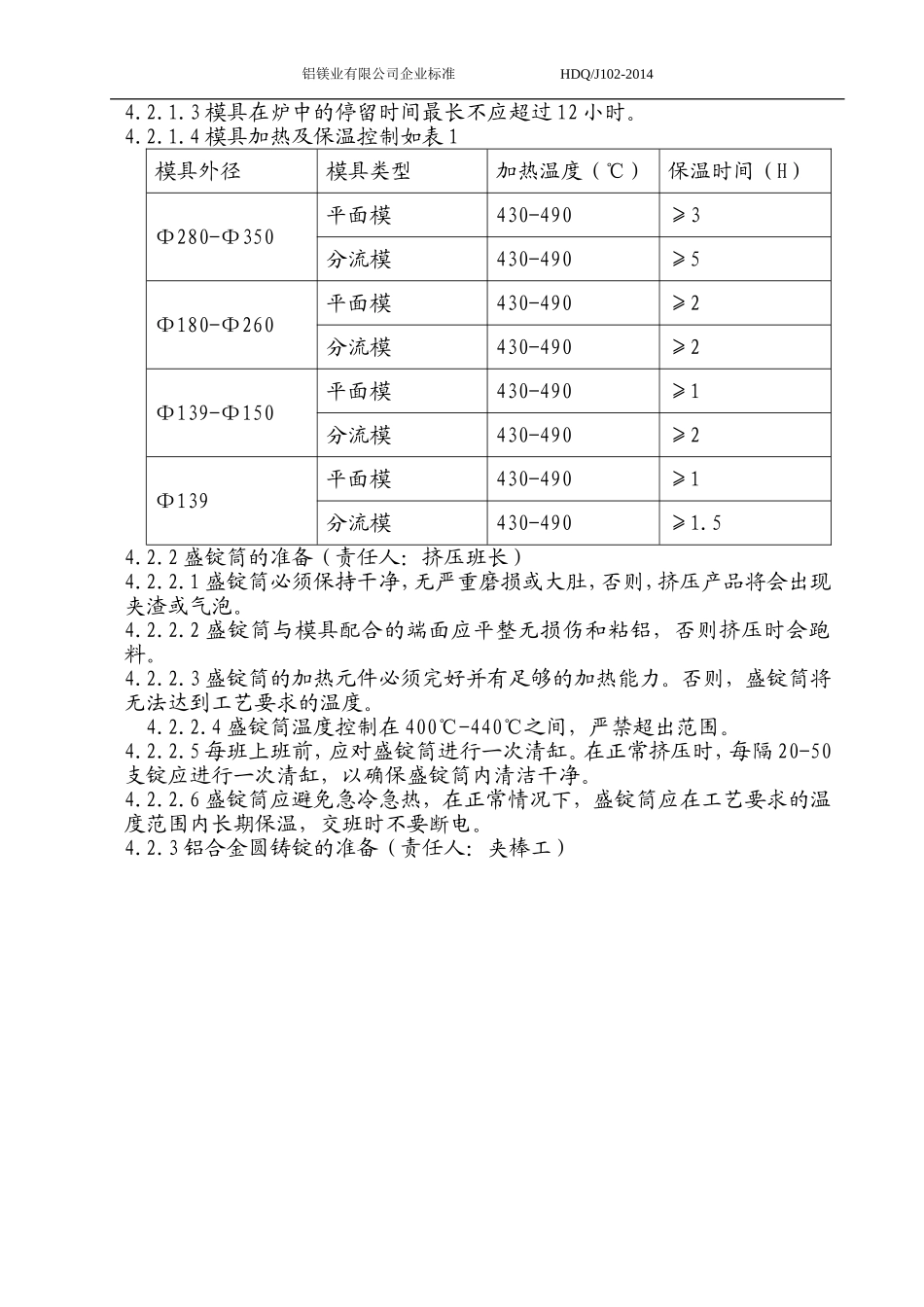

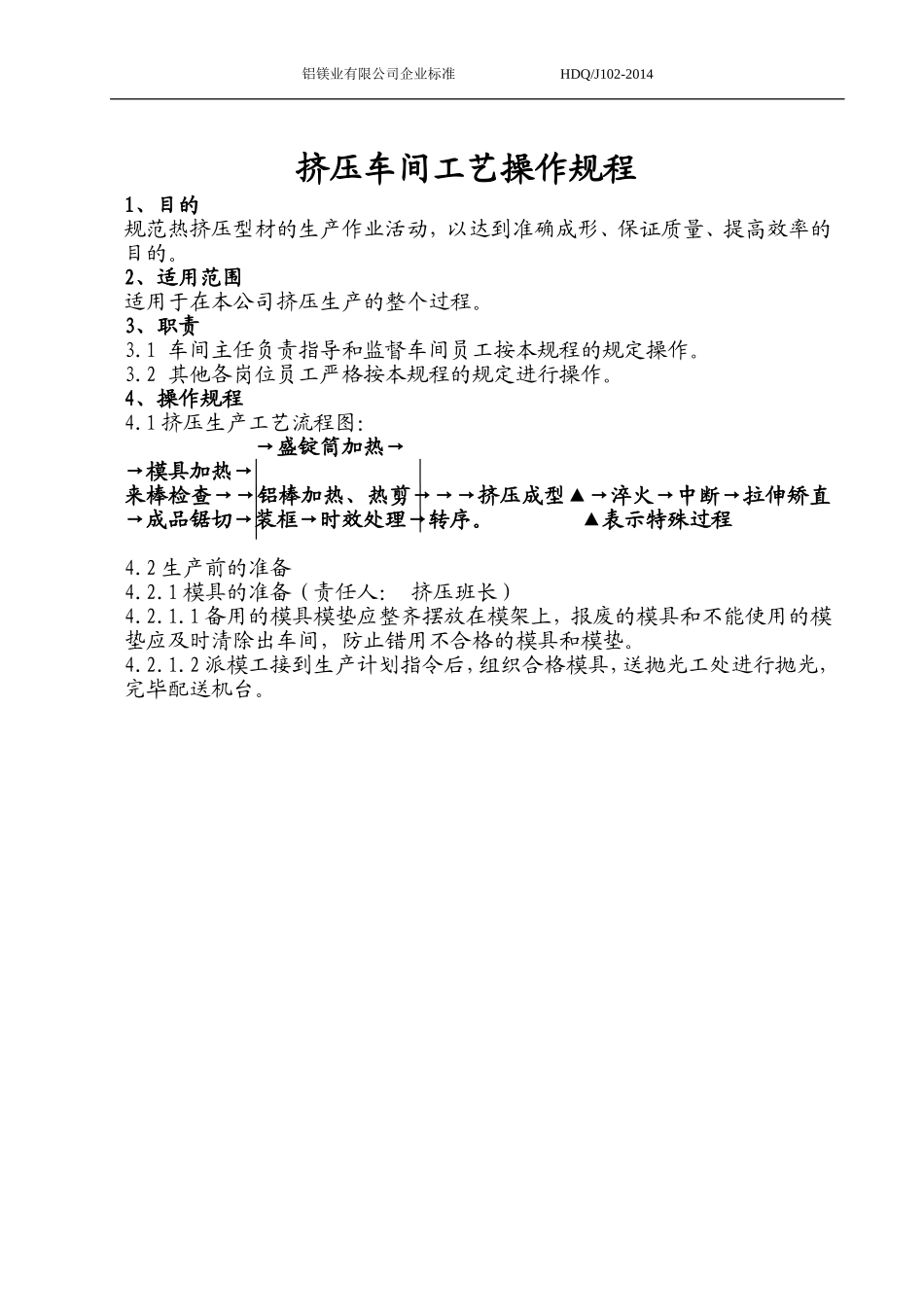

铝镁业有限公司企业标准HDQ/J102-2014铝镁业有限公司操作规程文件名称：挤压车间工艺操作规程文件编号：HDQ/J102版本：A版受控状态：实施日期：2015年5月1日编制：审批：文件更改记录日期更改通知单号更改内容生效日期签署铝镁业有限公司企业标准HDQ/J102-2014挤压车间工艺操作规程1、目的规范热挤压型材的生产作业活动，以达到准确成形、保证质量、提高效率的目的。2、适用范围适用于在本公司挤压生产的整个过程。3、职责3.1车间主任负责指导和监督车间员工按本规程的规定操作。3.2其他各岗位员工严格按本规程的规定进行操作。4、操作规程4.1挤压生产工艺流程图：→盛锭筒加热→→模具加热→来棒检查→→铝棒加热、热剪→→→挤压成型▲→淬火→中断→拉伸矫直→成品锯切→装框→时效处理→转序。▲表示特殊过程4.2生产前的准备4.2.1模具的准备（责任人：挤压班长）4.2.1.1备用的模具模垫应整齐摆放在模架上，报废的模具和不能使用的模垫应及时清除出车间，防止错用不合格的模具和模垫。4.2.1.2派模工接到生产计划指令后，组织合格模具，送抛光工处进行抛光，完毕配送机台。铝镁业有限公司企业标准HDQ/J102-20144.2.1.3模具在炉中的停留时间最长不应超过12小时。4.2.1.4模具加热及保温控制如表1模具外径模具类型加热温度（℃）保温时间（H）Ф280-Ф350平面模430-490≥3分流模430-490≥5Ф180-Ф260平面模430-490≥2分流模430-490≥2Ф139-Ф150平面模430-490≥1分流模430-490≥2Ф139平面模430-490≥1分流模430-490≥1.54.2.2盛锭筒的准备（责任人：挤压班长）4.2.2.1盛锭筒必须保持干净，无严重磨损或大肚，否则，挤压产品将会出现夹渣或气泡。4.2.2.2盛锭筒与模具配合的端面应平整无损伤和粘铝，否则挤压时会跑料。4.2.2.3盛锭筒的加热元件必须完好并有足够的加热能力。否则，盛锭筒将无法达到工艺要求的温度。4.2.2.4盛锭筒温度控制在400℃-440℃之间，严禁超出范围。4.2.2.5每班上班前，应对盛锭筒进行一次清缸。在正常挤压时，每隔20-50支锭应进行一次清缸，以确保盛锭筒内清洁干净。4.2.2.6盛锭筒应避免急冷急热，在正常情况下，盛锭筒应在工艺要求的温度范围内长期保温，交班时不要断电。4.2.3铝合金圆铸锭的准备（责任人：夹棒工）铝镁业有限公司企业标准HDQ/J102-20144.2.3.1根据排产单的要求选用相应牌号的合金和长度的圆铸锭，其数量由生产任务的多少决定。4.2.3.2各机台所使用的铝合金圆铸锭必须是有炉次编号的圆铸锭。4.2.3.3圆铸锭在入炉加热之前，应作表面质量自检，自检由夹棒工负责，凡是有明显夹渣、冷隔、中心裂纹和弯曲的圆铸锭，都不应入炉加热，应将其挑选出来退回熔铸车间。4.2.3.4不允许圆铸锭在地面上滚动，凡是表面有泥沙、灰尘时，均应清理干净后再入炉加热。4.2.3.5出口端的燃烧器主要用作控制铸锭温度，但要靠热工仪表的准确定温来控制燃烧器自动着火和熄火，以确保铸锭温度符合工艺要求。4.2.3.6加热炉的温度设定加热阶段设定520℃-570℃，铝棒上机时温度控制，根据壁厚应符合T≥1.4mm温度控制在460℃-540℃，T＜1.4mm温度控制在440℃-540℃，具体情况根据品种、模具结构、合金种类而定。4.2.3.7圆铸锭出炉后，应将后面的铸锭往前输送，当超过10分钟铸锭不上机时，应关上炉门。4.2.4其他准备：挤压之前应将清锯口的小刀、铁钳、铁钊、卡尺、图纸、取样用的冷却水、排产单及其他生产工具准备好。4.3挤压（责任人：主机手）4.3.1在生产前应试空车，让挤压机和棚架都空载运行一次。检查机械电器运转是否正常，确认无任何问题后，才可正式投料挤压。4.3.2在开机前先检查盛锭筒温度是否达到工艺要求，确认盛锭筒温度符合工艺要求以后，再测量模具温度和铝合金铸锭温度，当三者温度都达到工艺要求时，才好装模上机挤压。4.3.3模具上机时，应用手提测温仪测量温度并记录在《挤压车间生产工艺原始记录》中。装模过程应迅速快捷，而且要防止模具冷却。铝镁业有限公司企业标准HDQ/J102-20144.3.4圆铸锭上机挤压前应先测量温度，不符合温度要求的铸锭不准上机挤压，上机的第1个铸锭最好取规定的高限温度，以防塞模。4.3.5铸锭加热温度的监控：挤压过程中，挤...
