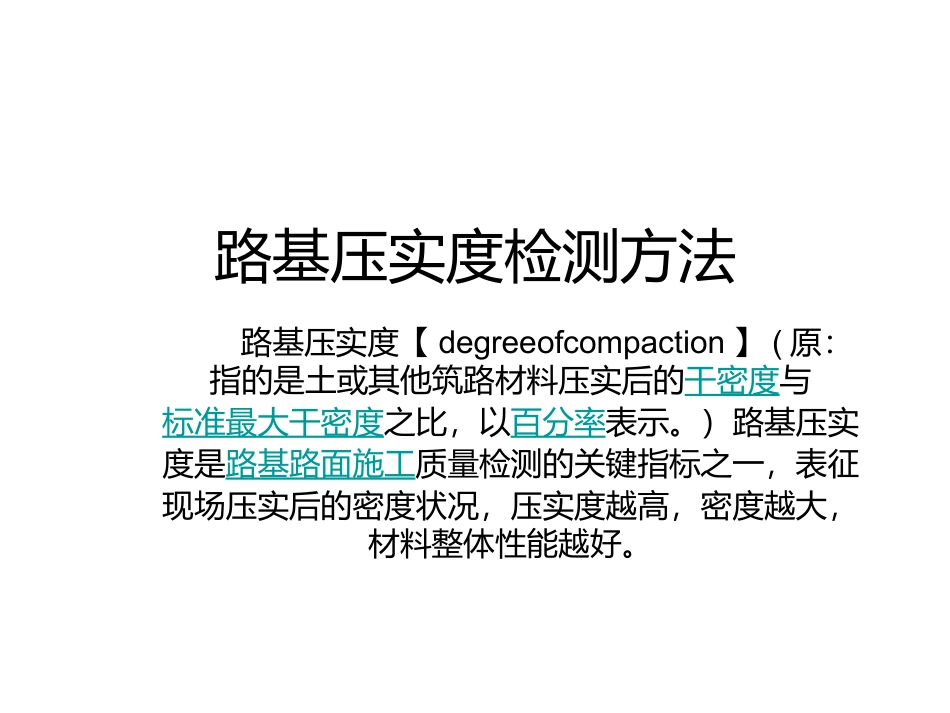

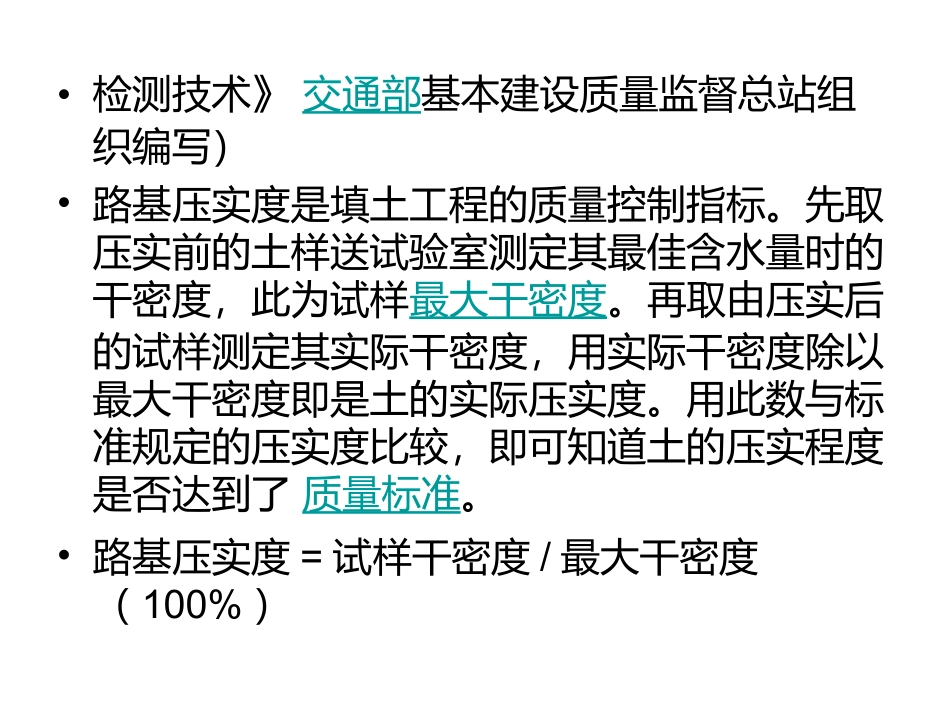

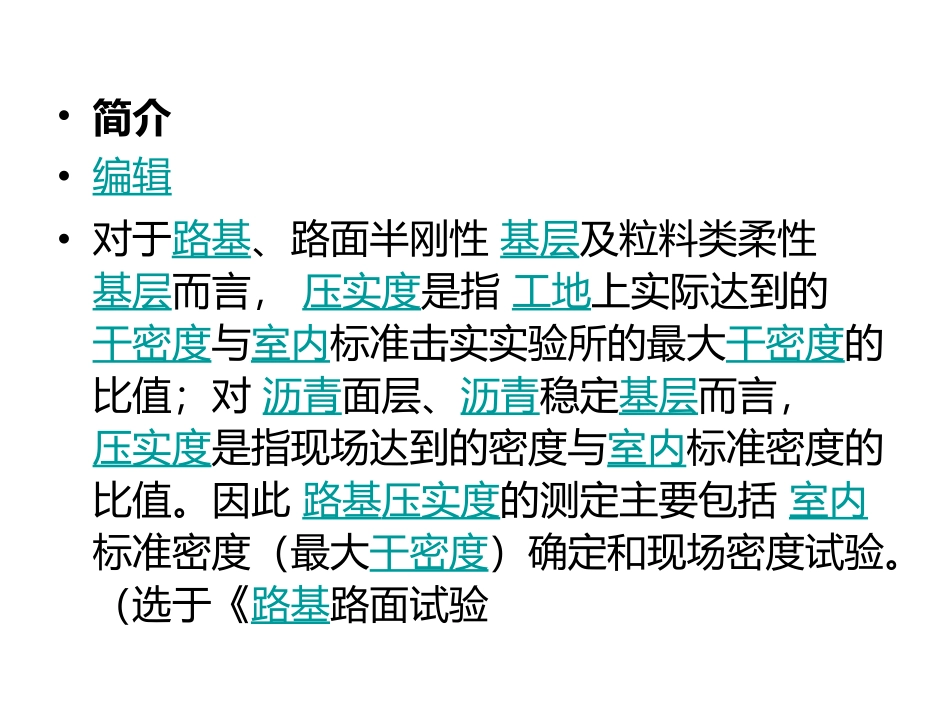

路基压实度检测方法路基压实度【degreeofcompaction】(原：指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。）路基压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。•简介•编辑•对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所的最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。因此路基压实度的测定主要包括室内标准密度（最大干密度）确定和现场密度试验。（选于《路基路面试验•检测技术》交通部基本建设质量监督总站组织编写）•路基压实度是填土工程的质量控制指标。先取压实前的土样送试验室测定其最佳含水量时的干密度，此为试样最大干密度。再取由压实后的试样测定其实际干密度，用实际干密度除以最大干密度即是土的实际压实度。用此数与标准规定的压实度比较，即可知道土的压实程度是否达到了质量标准。•路基压实度=试样干密度/最大干密度（100%）•2检测方法•编辑•传统检验•通常采用环刀法，灌砂法和核子密度仪法等。•①环刀法，是一种破坏性的检测方法，适用于不含骨料的细粒土。优点是设备简单操作方便；缺点是受土质限制，当环刀打入土中时，产生的应力使土松动，壁厚时产生的应力较大，因此干密度有所降低。•②灌砂法，是一种破坏性检测方法，适用于各类土。优点是测定值精确；缺点是操作较复杂，须经常测定标准砂的密度和锥体重。•③核子密度仪法，是一种非破坏性测定方法。能快速测定湿密度和含水量，满足现场快速、无破损的要求，并具有操作方便，显示直观的优点，但应与灌砂法进行对比标定后方可使用。•灌砂法•。•灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多量的砂，而且称量次数较多，因此它的测试速度较慢。采用此方法时，应符合下列规定：（1）当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用Φ100mm的小型灌砂筒测试。（2）当集料的粒径等于或大于15mm，但不大于•40mm，测定层的厚度超过150mm，但不超过200mm时，应用Φ150mm的大型灌砂筒测试。1．仪具与材料（1）灌砂筒：有大小两种，根据需要采用。储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接，储砂筒筒底与漏斗之间没有开关。开关铁板上也有一个相同直径的圆孔。•（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。（4）玻璃板：边长约5m～600mm的方形板。（5）试样盘：小筒挖出的试样可用铝盒存放，大筒挖出的试样可用300mmx500mmx40mm的搪瓷盘存放。（6）天平或台称：称量10～15kg，感量不大于1g。用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。•（7）含水量测定器具：如铝盒、烘箱等。（8）量砂：粒径0．30～0.60mm及0.25～0.50mm清洁干燥的均匀砂，约2040kg，使用前须洗净、烘干，并放置足够长的时间，使其与空气的湿度达到平衡。（9）盛砂的容器：塑料桶等。（10）其他：凿子、改锥、铁锤、长把勺、小簸箕、毛刷等。2．试验方法与步骤（1）标定筒下部圆锥体内砂的质量①在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶15mm左右为止。称取装人筒内砂的质量m1，准确至1g。以后每次标定及试验•都应该维持装砂高度与质量不变。②将开关打开，让砂自由流出，并使流出砂的体积与工地所挖试坑内的体积相当（可等于标定罐的容积），然后关上开关，称灌砂筒内剩余砂质量m5，准确至1g。③不晃动储砂筒的砂，轻轻地将灌砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心地取走灌砂筒。④收集并称量留在板上的砂或称量筒内的砂，准确至1g。玻璃板上的砂就是填满锥体的砂m2。•⑤重复上述...
