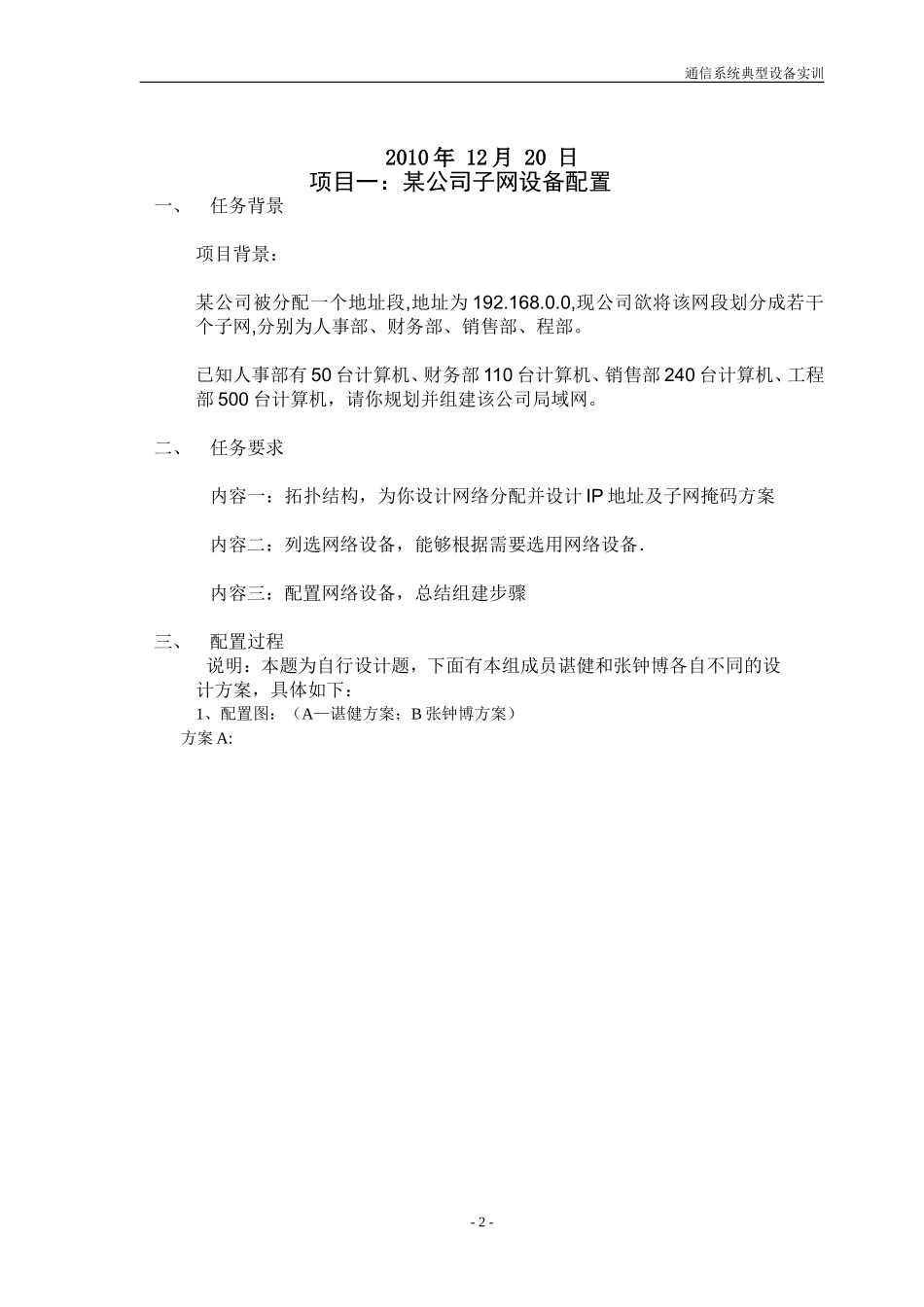

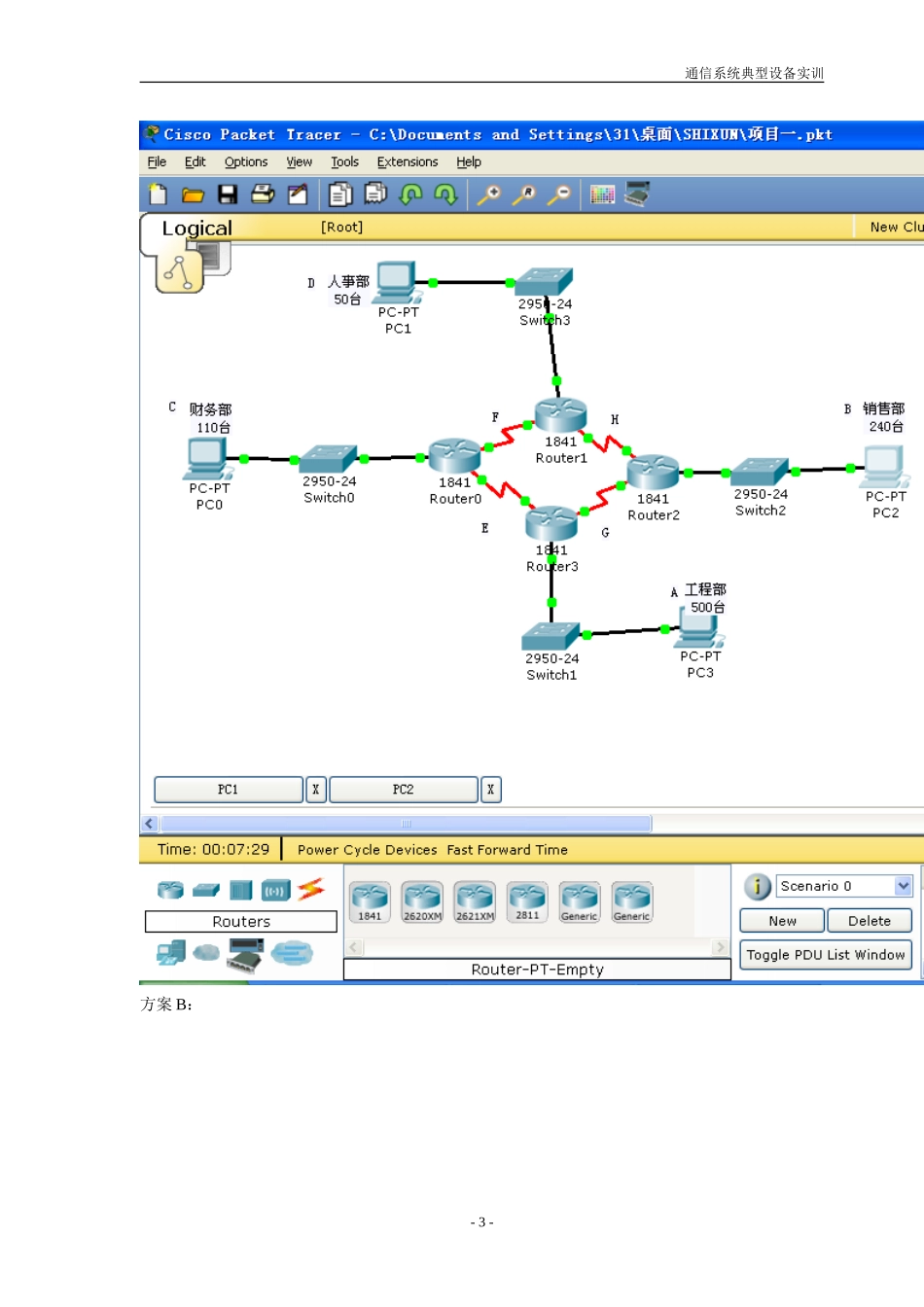

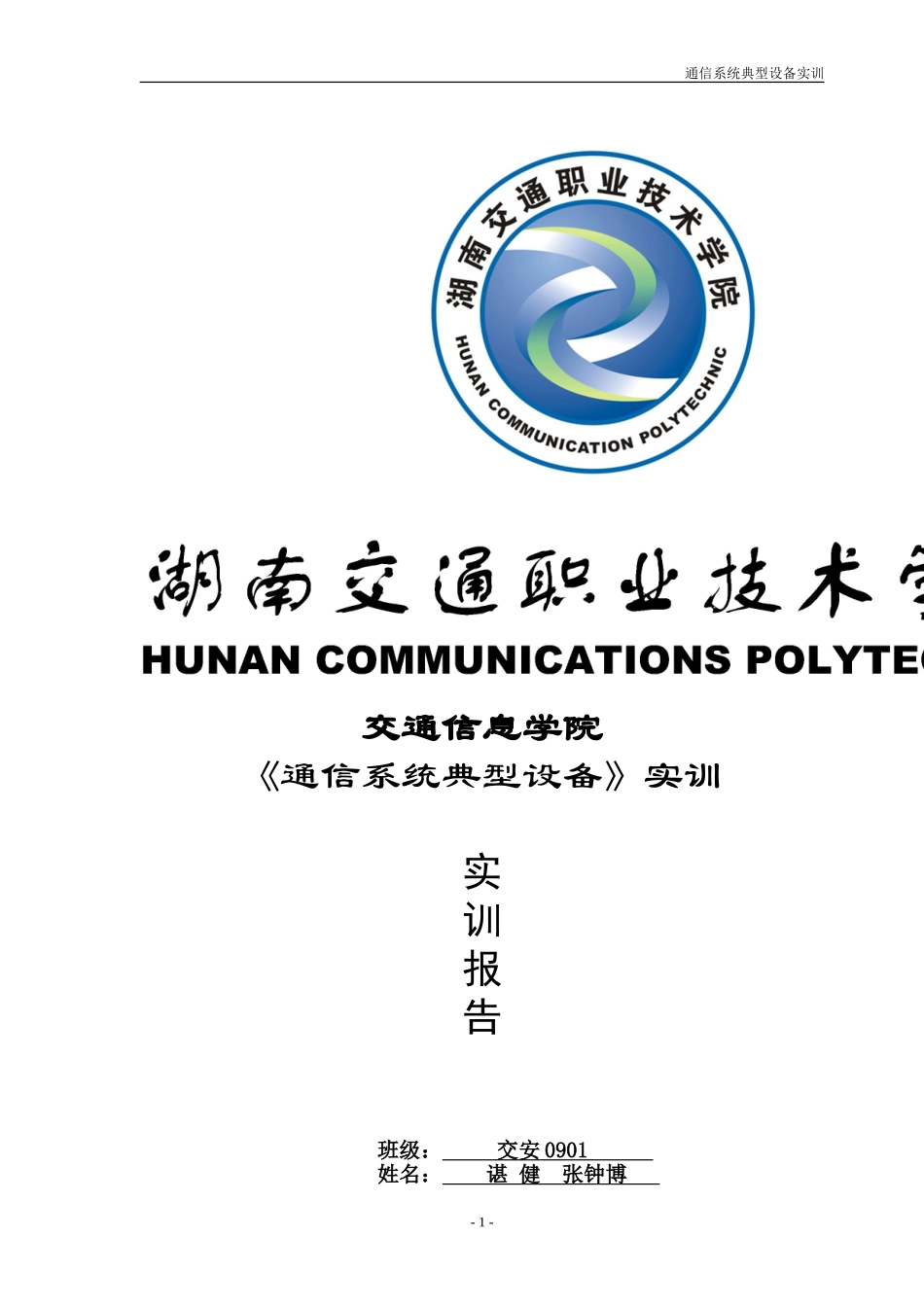

通信系统典型设备实训交通信息学院《通信系统典型设备》实训实训报告班级：交安0901姓名：谌健张钟博-1-通信系统典型设备实训2010年12月20日项目一：某公司子网设备配置一、任务背景项目背景：某公司被分配一个地址段,地址为192.168.0.0,现公司欲将该网段划分成若干个子网,分别为人事部、财务部、销售部、程部。已知人事部有50台计算机、财务部110台计算机、销售部240台计算机、工程部500台计算机，请你规划并组建该公司局域网。二、任务要求内容一：拓扑结构，为你设计网络分配并设计IP地址及子网掩码方案内容二：列选网络设备，能够根据需要选用网络设备．内容三：配置网络设备，总结组建步骤三、配置过程说明：本题为自行设计题，下面有本组成员谌健和张钟博各自不同的设计方案，具体如下：1、配置图：（A—谌健方案；B张钟博方案）方案A:-2-通信系统典型设备实训方案B：-3-通信系统典型设备实训2、各子网具体编止如下：A方案：说明、各子网中最小IP给主机，次小IP给网关。子网数网络地址IP范围广播地址子网掩码A（工程部）192.168.0.0192.168.0.1—1.254192.168.1.255255.255.254.0-4-通信系统典型设备实训B（销售部）192.168.2.0192.168.2.1—2.254192.168.2.255255.255.255.0C（财务部）192.168.3.0192.168.3.1—3.126192.168.3.127255.255.255.128D（人事部）192.168.3.128192.168.3.129—3.190192.168.3.191255.255.255.192E192.168.3.192192.168.3.193—3.194192.168.3.195255.255.255.252F192.168.3.196192.168.3.197—3.198192.168.3.199255.255.255.252G192.168.3.200192.168.3.201—3.202192.168.3.203255.255.255.252H192.168.3.204192.168.3.205—3.206192.168.3.207255.255.255.252B方案：说明、各子网中最小IP给主机，次小IP给网关。子网数网络地址IP范围广播地址子网掩码1（工程部）192.168.0.0192.168.0.1—1.254192.168.1.255255.255.254.02（销售部）192.168.2.0192.168.2.1—2.254192.168.2.255255.255.255.03（财务部）192.168.3.0192.168.3.1—3.126192.168.3.127255.255.255.1284（人事部）192.168.3.128192.168.3.129—3.190192.168.3.191255.255.255.1925192.168.3.192192.168.3.193—3.194192.168.3.195255.255.255.2526192.168.3.196192.168.3.197—3.198192.168.3.199255.255.255.252服务器192.168.3.200192.168.3.201—3.202192.168.3.203255.255.255.2523、配置过程及部分截图如下：A-5-通信系统典型设备实训-6-通信系统典型设备实训B-7-通信系统典型设备实训-8-通信系统典型设备实训4、测试连通性：（1）、PC机相互之间访问：AB（2）、PC机通过网页访问服务器：B-9-通信系统典型设备实训-10-通信系统典型设备实训项目二：网络配置(一)-11-通信系统典型设备实训要求：任务1–设计一个地址方案。根据拓扑中所示的网络要求设计一个适当的编址方案。对于LAN，请使用地址空间10.1.32.0/22，从最大的B1上的最大子网要求开始，按顺序在整个拓扑内分配子网。对于WAN，请使用地址空间172.20.0.0/27。根据下列规范分配WAN子网：将子网0分配给HQ和B1之间的WAN链路将子网1分配给HQ和B2之间的WAN链路将子网2分配给HQ和B3之间的WAN链路将子网3分配给B1和B2之间的WAN链路将子网4分配给B2和B3之间的WAN链路任务2–记录编址方案。使用拓扑上的地址空间，采用“点分十进制/斜杠”格式记录网络地址使用打印出的介绍中的表格记录IP地址、子网掩码和默认网关地址。-12-通信系统典型设备实训对于LAN，请将第一个地址分配给路由器接口。将最后一个地址分配给PC。对于HQ所连接的WAN链路，请将第一个地址分配给路由器HQ。对于分支路由器之间的WAN链路：对于B1和B2之间的链路，将第一个地址分配给B1。对于B2和B3之间的链路，将第一个地址分配给B2。1、各端口具体编止如下：说明：其中每个子网中最小IP给主机，次小IP给网关：设备接口IP地址子网掩码默认网关HQFa0/010.1.35.129255.255.255.22410.1.35.158Fa0/110.1.35.161255.255.255.22410.1.35.190S0/0/0209.165.201.1255.255.255.252209.165.201.2S0/0/1172.20.0.1255.255.255.252172.20.0.2S0/1/0172.20.0.5255.255.255....
