腻子施工过程中容易出现的问题及解决方法VIP专享VIP免费

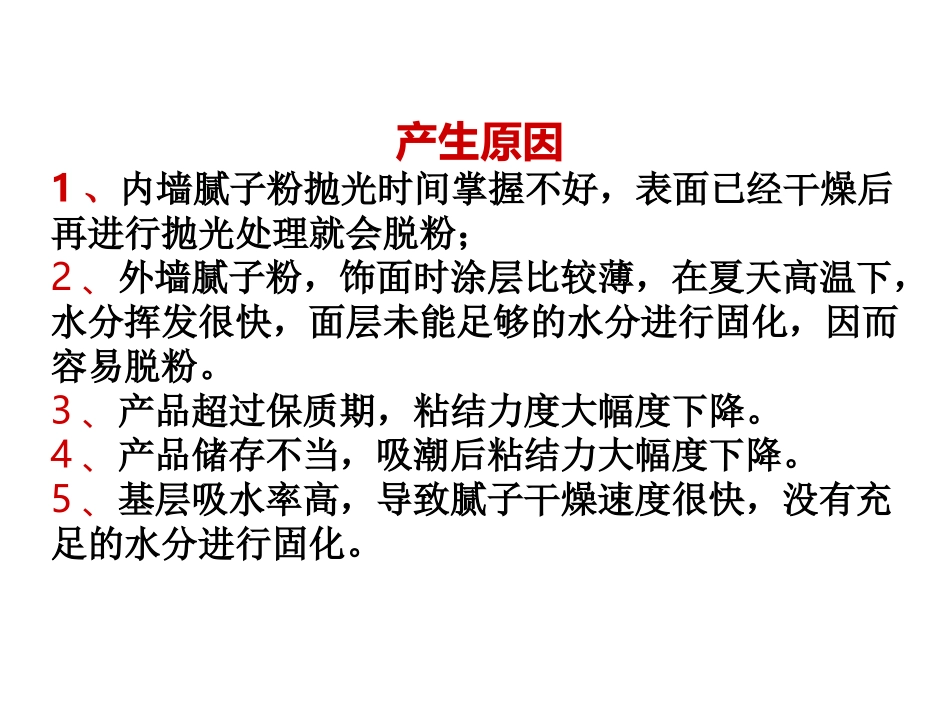

腻子施工过程中容易出现的问题及解决方法脱粉现象施工完成及干透后，用手触摸有掉粉现象产生原因1、内墙腻子粉抛光时间掌握不好，表面已经干燥后再进行抛光处理就会脱粉；2、外墙腻子粉，饰面时涂层比较薄，在夏天高温下，水分挥发很快，面层未能足够的水分进行固化，因而容易脱粉。3、产品超过保质期，粘结力度大幅度下降。4、产品储存不当，吸潮后粘结力大幅度下降。5、基层吸水率高，导致腻子干燥速度很快，没有充足的水分进行固化。解决方法1、内墙腻子面层抛光时要掌握适宜的抛光时间，抛光的最佳时期就是待腻子表面水印消失后，立即进行抛光。实践证明，饰面1~2m2就应该进行压平或抛光处理。2、外墙腻子表面干燥后，要进行适度打磨，并进行充分的淋水保养，一般保养分为两次或两次以上进行，如果有必要，请用透明封闭底漆兑水（1：5）作为第二道淋水液，效果会更好。3、产品一定要在保质期内使用，如果超过保质期，必须进行试刮，经检验合格后，再行施工；4、产品一定要注意防水处理，应存在在阴凉干燥处，并且保证包封完好。5、夏天或高温强风气候条件下，在施刮腻子前最好先用清水润湿墙面，墙面表面无明水后即可施刮腻子。起泡现象施工过程中产生气泡以及过一段时间后，腻子表面起泡。产生原因1、基底过于粗糙，批荡速度过快；2、一次施工腻子层过厚，大于2.0mm；3、基层含水率过高，同时密度太大或太小。由于含有丰富的空隙，且腻子含水率高，因而不透气，空气被封闭在空隙空腔内，不容易消除。4、施工一段时间后，才在表面出现的爆裂起泡，主要是搅拌不均匀造成的，浆体中含有来不及溶解的粉状颗粒，施工后，大量吸收水分，溶胀形成爆裂。解决方法1、出现大面积起泡的腻子面，用铲刀直接压破小泡口，重新用合适的腻子施刮起泡的面层。2、腻子一般在搅拌均匀后，静置10分钟左右后，然后用电动搅拌机再次搅拌后上墙。3、施工第二道或者最后一道面层出现起泡现象，应在水印消除前用刮刀进行压泡破除处理，保证腻子面上不出现气泡。4、特别粗糙的墙面，一般底料尽可能选择粗的腻子。5、在墙体过分干燥或风大光照强烈的环境下，先尽可能用清水润湿墙面，待墙体无明水之后，进行腻子层的施刮。脱层现象腻子两层之间或腻子和基底之间相互剥离产生原因1、基底含有大量的脱模剂（比如废机油、蜡乳液）；2、基底严重粉化，吸水量过大。3、底层腻子粉化严重，下层腻子太硬，干燥太快也会造成脱落。4、两层腻子之间施工间隔过长，一般15天以上，饰面层有时也会造成脱层。5、施工后或施工当中腻子层被雨水或其它渗透水浸润，造成腻子有效成分流失，也会脱落。6、两层腻子搭配不合理。处理方法1、铲除脱落层，重新选择专用腻子批荡；2、严重粉化的施工面，最好用10%封闭底漆稀释液进行封固，待干燥后，再进行相应的腻子层或其他施工3、腻子尤其是内墙腻子，尽可能缩短两道腻子施工的间隔；4、注意施工过程防护，在腻子施工过程中或施工后8小时之内，腻子最好不要被水浸润；5、腻子选用时，最好多咨询经销商，他们会给您专业的指导。脱落现象指腻子与基层之间粘结强度差，直接从基层脱落产生原因1、墙面很光滑，腻子粉与其表面粘结牢度差。2、新墙面使用模板浇注，表面光滑而且含有大量的脱模剂（废机油或油性脱模剂）。3、对于木质底材、金属底材等非砂浆底材（如三合板、五合板、刨花板、实木等）上直接施刮腻子，由于表面胀缩比不同，和该类产品吸水率较强，刚性的内墙腻子不能随之变形，一般在3个月后会造成脱落。4、腻子超过保质期，粘结强度降低。解决方法1、铲除脱落层，按下面的情况有针对地处理；2、对墙面进行打磨，增加表面粗糙度，然后，用界面剂（10%环保胶水或专用界面剂处理）；3、用除油清洗剂除掉表面的脱模剂或其他油脂成分，再行施刮腻子。4、采用双组分或专用的合板腻子进行施工。5、大理石、马赛克、瓷砖等外墙表面请选用专用外墙翻新腻子打底。6、在腻子保质期内使用。变黄现象指腻子施工完成后，不久即局部或全部呈现黄色。产生原因主要发生在室内墙面，腻子使用了大量的PVA胶水，胶水老化分解，产生不饱和酸，不饱和酸与腻子中钙离子反应，生成相应黄色的钙盐...
