加工中心作业指导书初装,刮花,组件08.10VIP免费

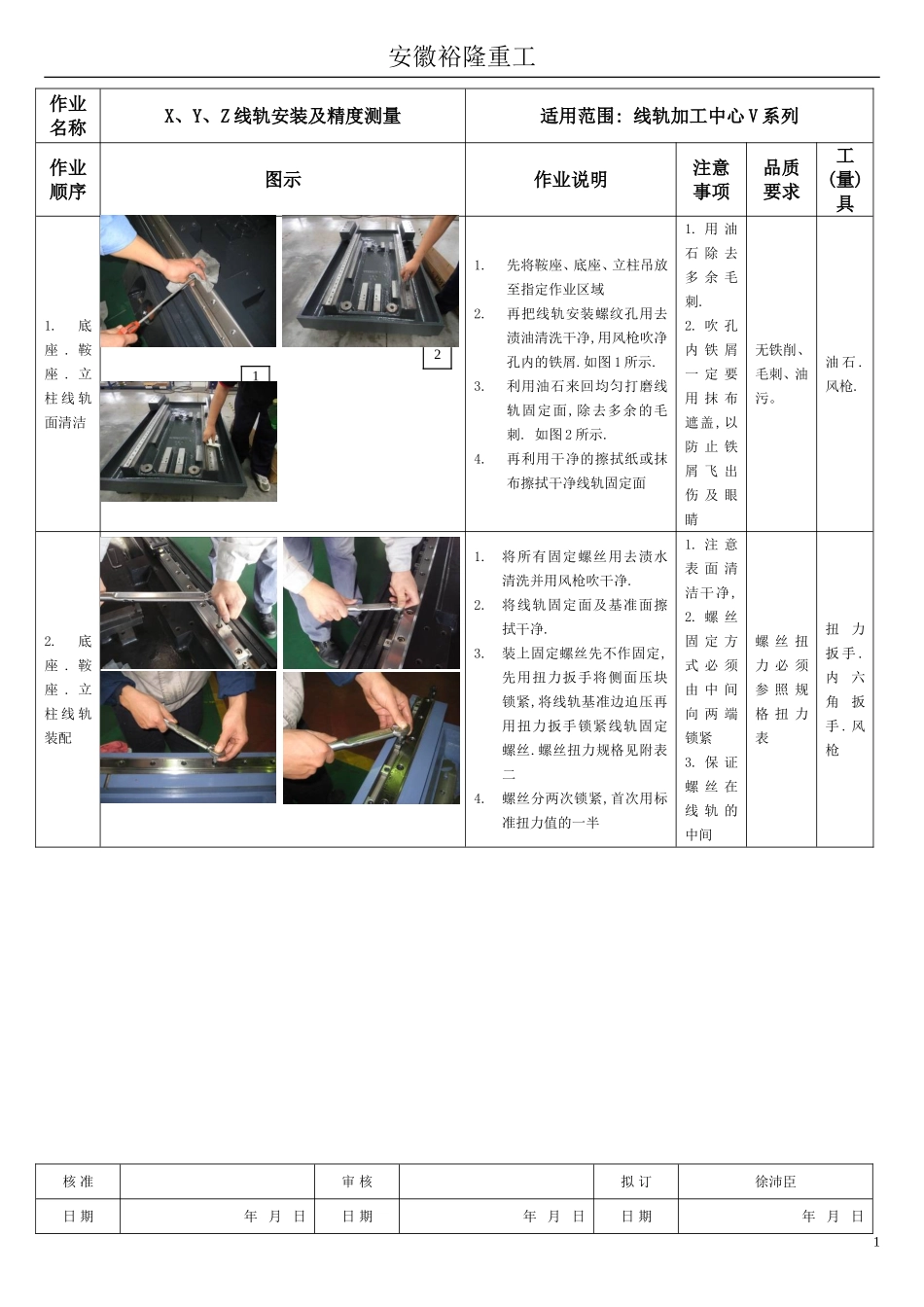

加工中心作业指导书初装,刮花,组件08.10_第1页
1/17

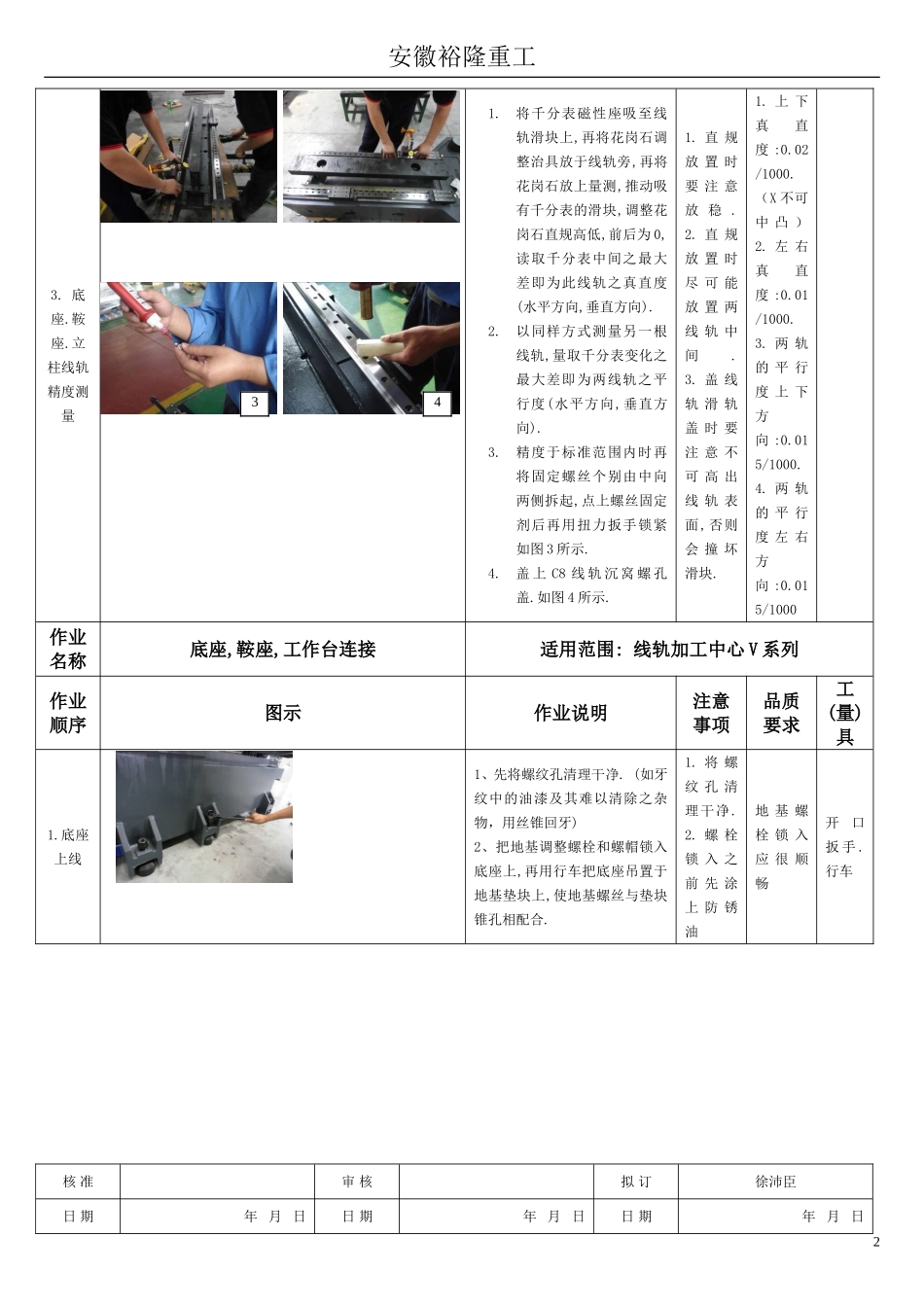

加工中心作业指导书初装,刮花,组件08.10_第2页
2/17

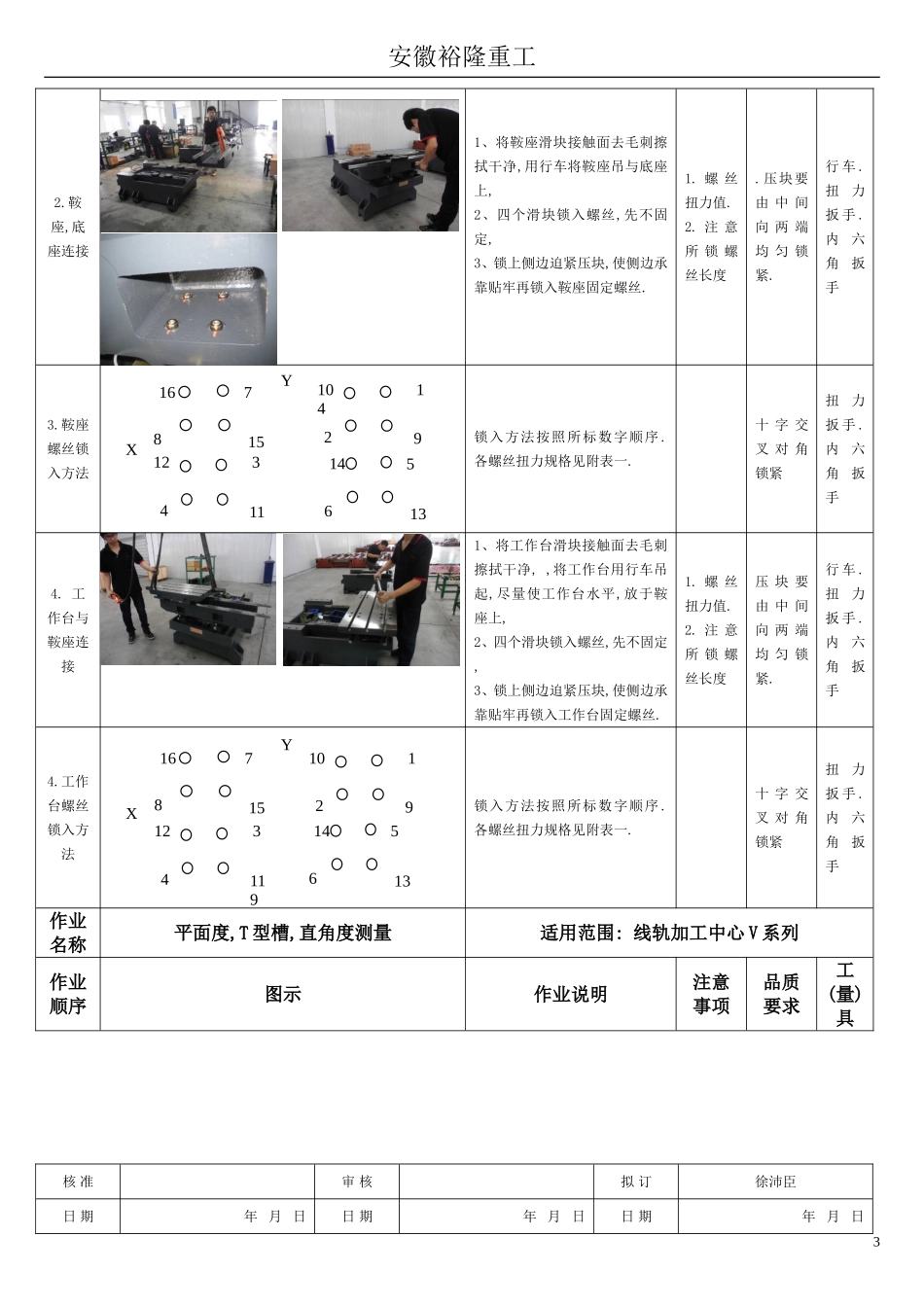

加工中心作业指导书初装,刮花,组件08.10_第3页
3/17
安徽裕隆重工作业名称X、Y、Z线轨安装及精度测量适用范围:线轨加工中心V系列作业顺序图示作业说明注意事项品质要求工(量)具1.底座.鞍座.立柱线轨面清洁1.先将鞍座、底座、立柱吊放至指定作业区域2.再把线轨安装螺纹孔用去渍油清洗干净,用风枪吹净孔内的铁屑.如图1所示.3.利用油石来回均匀打磨线轨固定面,除去多余的毛刺.如图2所示.4.再利用干净的擦拭纸或抹布擦拭干净线轨固定面1.用油石除去多余毛刺.2.吹孔内铁屑一定要用抹布遮盖,以防止铁屑飞出伤及眼睛无铁削、毛刺、油污。油石.风枪.2.底座.鞍座.立柱线轨装配1.将所有固定螺丝用去渍水清洗并用风枪吹干净.2.将线轨固定面及基准面擦拭干净.3.装上固定螺丝先不作固定,先用扭力扳手将侧面压块锁紧,将线轨基准边迫压再用扭力扳手锁紧线轨固定螺丝.螺丝扭力规格见附表二4.螺丝分两次锁紧,首次用标准扭力值的一半1.注意表面清洁干净,2.螺丝固定方式必须由中间向两端锁紧3.保证螺丝在线轨的中间螺丝扭力必须参照规格扭力表扭力扳手.内六角扳手.风枪核准审核拟订徐沛臣日期年月日日期年月日日期年月日121安徽裕隆重工3.底座.鞍座.立柱线轨精度测量1.将千分表磁性座吸至线轨滑块上,再将花岗石调整治具放于线轨旁,再将花岗石放上量测,推动吸有千分表的滑块,调整花岗石直规高低,前后为0,读取千分表中间之最大差即为此线轨之真直度(水平方向,垂直方向).2.以同样方式测量另一根线轨,量取千分表变化之最大差即为两线轨之平行度(水平方向,垂直方向).3.精度于标准范围内时再将固定螺丝个别由中向两侧拆起,点上螺丝固定剂后再用扭力扳手锁紧如图3所示.4.盖上C8线轨沉窝螺孔盖.如图4所示.1.直规放置时要注意放稳.2.直规放置时尽可能放置两线轨中间.3.盖线轨滑轨盖时要注意不可高出线轨表面,否则会撞坏滑块.1.上下真直度:0.02/1000.(X不可中凸)2.左右真直度:0.01/1000.3.两轨的平行度上下方向:0.015/1000.4.两轨的平行度左右方向:0.015/1000作业名称底座,鞍座,工作台连接适用范围:线轨加工中心V系列作业顺序图示作业说明注意事项品质要求工(量)具1.底座上线1、先将螺纹孔清理干净.(如牙纹中的油漆及其难以清除之杂物,用丝锥回牙)2、把地基调整螺栓和螺帽锁入底座上,再用行车把底座吊置于地基垫块上,使地基螺丝与垫块锥孔相配合.1.将螺纹孔清理干净.2.螺栓锁入之前先涂上防锈油地基螺栓锁入应很顺畅开口扳手.行车核准审核拟订徐沛臣日期年月日日期年月日日期年月日243安徽裕隆重工2.鞍座,底座连接1、将鞍座滑块接触面去毛刺擦拭干净,用行车将鞍座吊与底座上,2、四个滑块锁入螺丝,先不固定,3、锁上侧边迫紧压块,使侧边承靠贴牢再锁入鞍座固定螺丝.1.螺丝扭力值.2.注意所锁螺丝长度.压块要由中间向两端均匀锁紧.行车.扭力扳手.内六角扳手3.鞍座螺丝锁入方法锁入方法按照所标数字顺序.各螺丝扭力规格见附表一.十字交叉对角锁紧扭力扳手.内六角扳手4.工作台与鞍座连接1、将工作台滑块接触面去毛刺擦拭干净,,将工作台用行车吊起,尽量使工作台水平,放于鞍座上,2、四个滑块锁入螺丝,先不固定,3、锁上侧边迫紧压块,使侧边承靠贴牢再锁入工作台固定螺丝.1.螺丝扭力值.2.注意所锁螺丝长度压块要由中间向两端均匀锁紧.行车.扭力扳手.内六角扳手4.工作台螺丝锁入方法锁入方法按照所标数字顺序.各螺丝扭力规格见附表一.十字交叉对角锁紧扭力扳手.内六角扳手作业名称平面度,T型槽,直角度测量适用范围:线轨加工中心V系列作业顺序图示作业说明注意事项品质要求工(量)具核准审核拟订徐沛臣日期年月日日期年月日日期年月日3141356X161578129104341112141356X161578129103411912YY安徽裕隆重工1.水平调整1、清洁干净工作台面,将两个水平仪分别平行于X轴和Y轴放置于工作台中间,2、调整基础螺丝使水平仪气泡在视窗中间,并将此作为基准水平位置,移动X与Y轴记录水平仪在九个不同位置与基准水平位置之差值。若不在要求以内则调整基础螺丝,重复上步骤直到达到要求3、锁紧地基螺帽1.每个螺栓要均匀受力2.轻轻敲击地基垫块,看是否顶实500mm至1000mm0.04/1000mm即2格,500mm以下0.03/500mm即1.5格(X轴方向不得中凸)水平仪.开口扳手.2.平面度测量.1、用去渍水将工作台...
