注塑机调机调试工艺一般分三个步骤VIP专享VIP免费

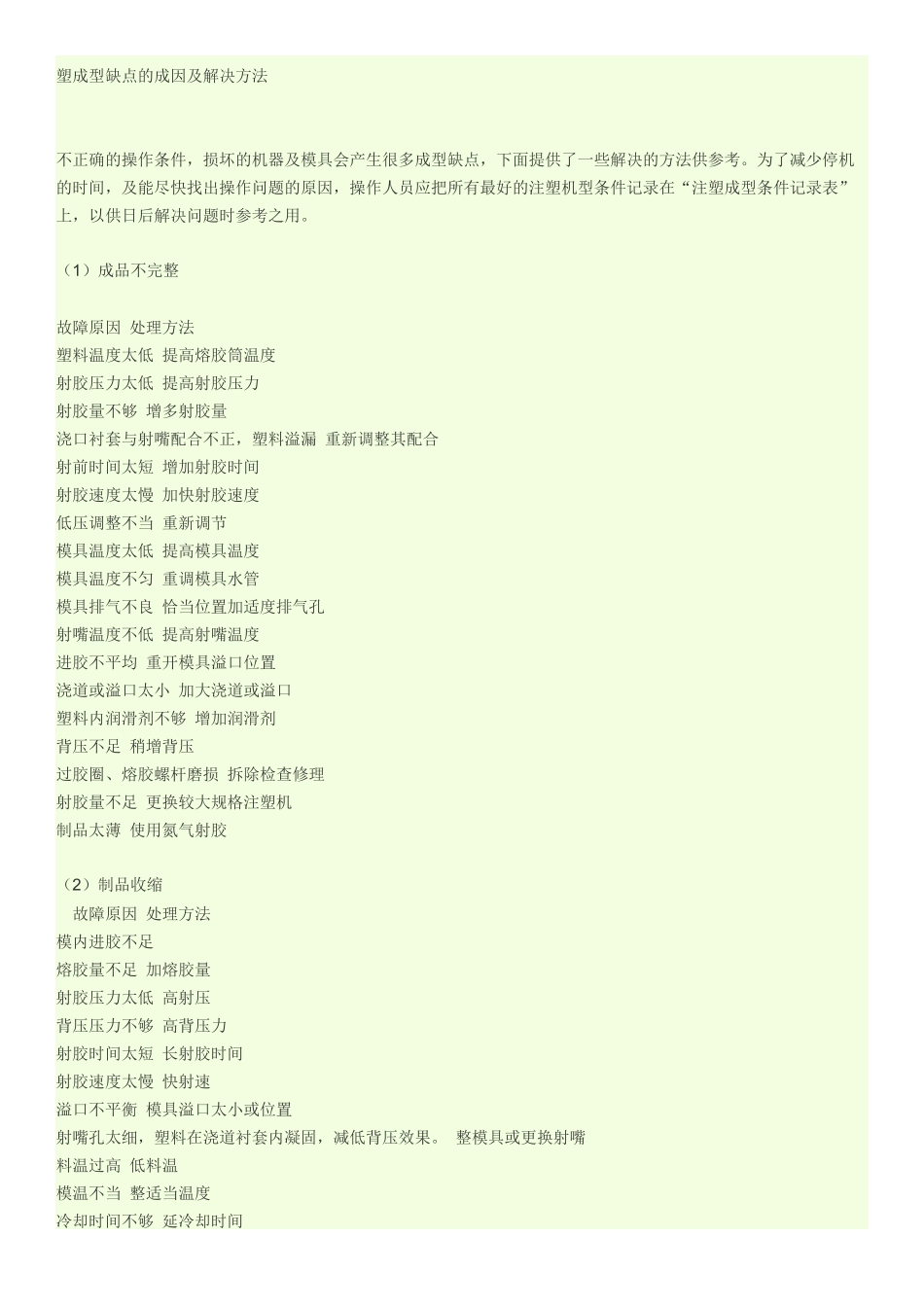

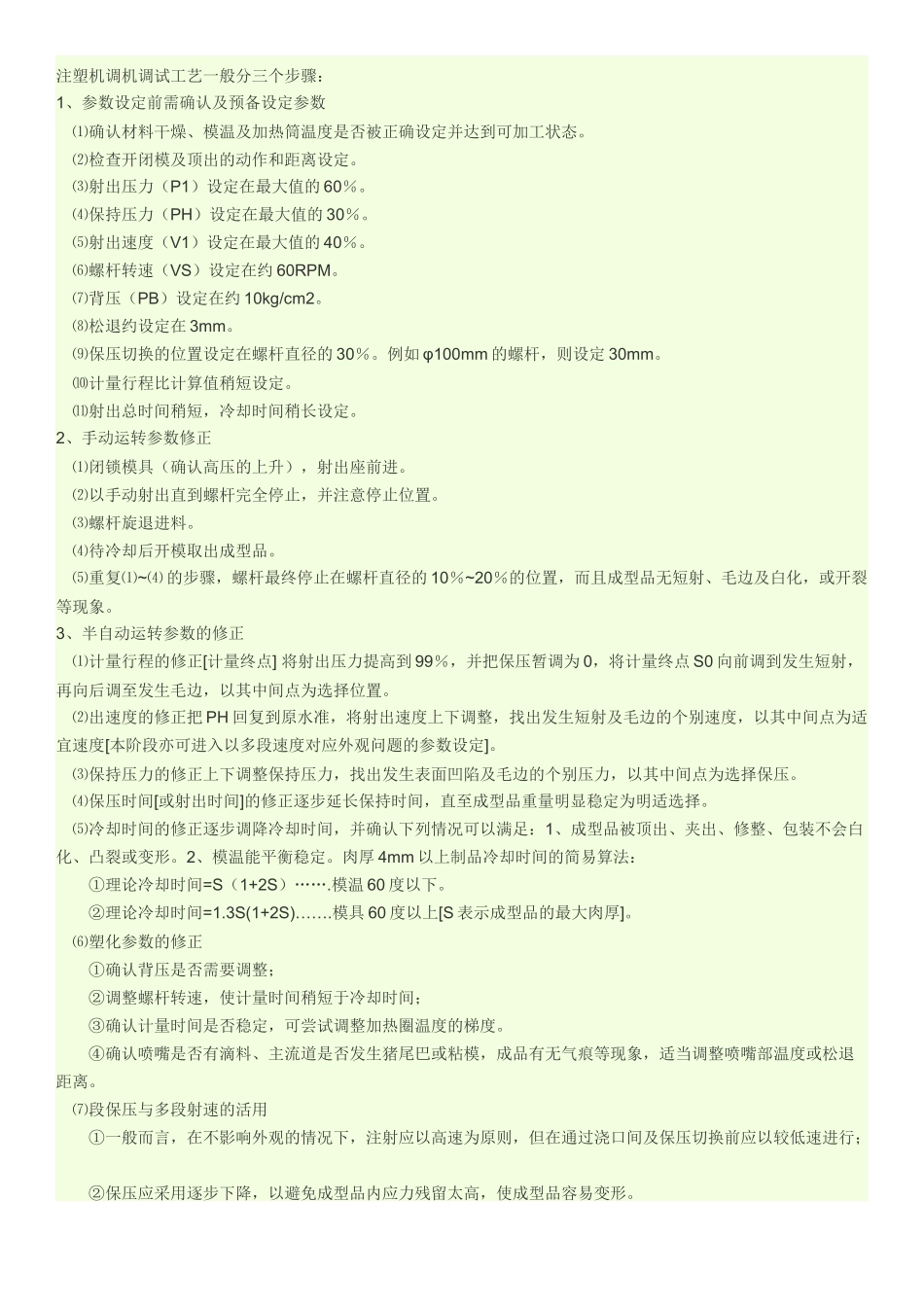

注塑机调机调试工艺一般分三个步骤：1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。⑵检查开闭模及顶出的动作和距离设定。⑶射出压力（P1）设定在最大值的60％。⑷保持压力（PH）设定在最大值的30％。⑸射出速度（V1）设定在最大值的40％。⑹螺杆转速（VS）设定在约60RPM。⑺背压（PB）设定在约10kg/cm2。⑻松退约设定在3mm。⑼保压切换的位置设定在螺杆直径的30％。例如φ100mm的螺杆，则设定30mm。⑽计量行程比计算值稍短设定。⑾射出总时间稍短，冷却时间稍长设定。2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。⑵以手动射出直到螺杆完全停止，并注意停止位置。⑶螺杆旋退进料。⑷待冷却后开模取出成型品。⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。3、半自动运转参数的修正⑴计量行程的修正[计量终点]将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。2、模温能平衡稳定。肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。②理论冷却时间=1.3S(1+2S)…….模具60度以上[S表示成型品的最大肉厚]。⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。④确认喷嘴是否有滴料、主流道是否发生猪尾巴或粘模，成品有无气痕等现象，适当调整喷嘴部温度或松退距离。⑺段保压与多段射速的活用①一般而言，在不影响外观的情况下，注射应以高速为原则，但在通过浇口间及保压切换前应以较低速进行；②保压应采用逐步下降，以避免成型品内应力残留太高，使成型品容易变形。塑成型缺点的成因及解决方法不正确的操作条件，损坏的机器及模具会产生很多成型缺点，下面提供了一些解决的方法供参考。为了减少停机的时间，及能尽快找出操作问题的原因，操作人员应把所有最好的注塑机型条件记录在“注塑成型条件记录表”上，以供日后解决问题时参考之用。（1）成品不完整故障原因处理方法塑料温度太低提高熔胶筒温度射胶压力太低提高射胶压力射胶量不够增多射胶量浇口衬套与射嘴配合不正，塑料溢漏重新调整其配合射前时间太短增加射胶时间射胶速度太慢加快射胶速度低压调整不当重新调节模具温度太低提高模具温度模具温度不匀重调模具水管模具排气不良恰当位置加适度排气孔射嘴温度不低提高射嘴温度进胶不平均重开模具溢口位置浇道或溢口太小加大浇道或溢口塑料内润滑剂不够增加润滑剂背压不足稍增背压过胶圈、熔胶螺杆磨损拆除检查修理射胶量不足更换较大规格注塑机制品太薄使用氮气射胶（2）制品收缩故障原因处理方法模内进胶不足熔胶量不足加熔胶量射胶压力太低高射压背压压力不够高背压力射胶时间太短长射胶时间射胶速度太慢快射速溢口不平衡模具溢口太小或位置射嘴孔太细，塑料在浇道衬套内凝固，减低背压效果。整模具或更换射嘴料温过高低料温模温不当整适当温度冷却时间不够延冷却时间蓄压段过多射胶终止应在最前端产品本身或其肋骨及柱位过厚检讨成品设计射胶量过大更换较细的注塑机过胶圈、熔胶螺杆磨损拆除检修浇口太小、塑料凝固失支背压作用加大浇口尺寸（3）成品粘模故障原因处理方法填料过饱降低射脱压力，时间，速度及射胶量射胶压力太高降低射胶压力射胶量过多减小射胶量射胶时间太长减小射胶间时料温太高降低料温进料不均使部分过饱变更溢口大小或位置模具温度过高或过低调整模...
