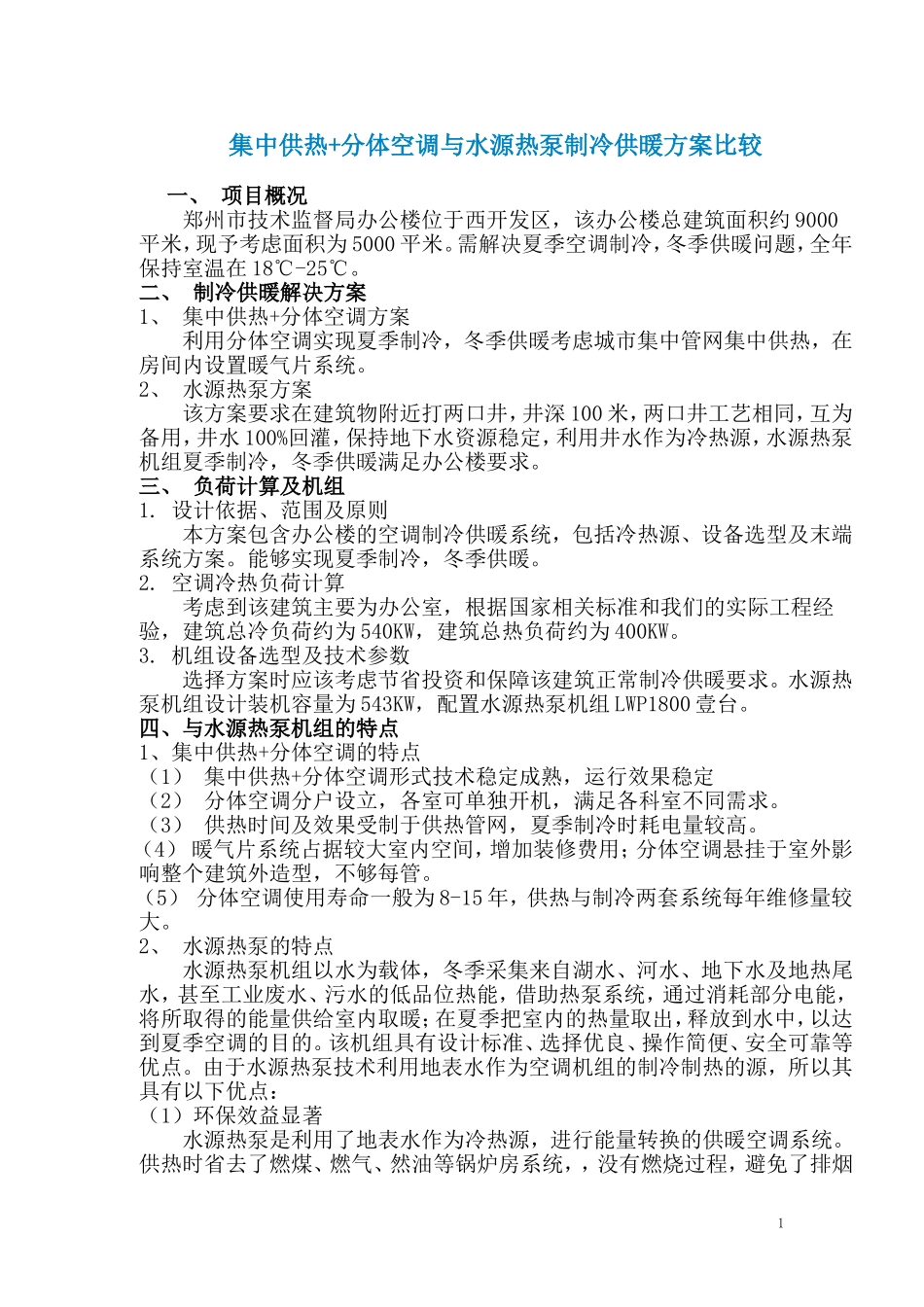

集中供热+分体空调与水源热泵制冷供暖方案比较一、项目概况郑州市技术监督局办公楼位于西开发区，该办公楼总建筑面积约9000平米，现予考虑面积为5000平米。需解决夏季空调制冷，冬季供暖问题，全年保持室温在18℃-25℃。二、制冷供暖解决方案1、集中供热+分体空调方案利用分体空调实现夏季制冷，冬季供暖考虑城市集中管网集中供热，在房间内设置暖气片系统。2、水源热泵方案该方案要求在建筑物附近打两口井，井深100米，两口井工艺相同，互为备用，井水100%回灌，保持地下水资源稳定，利用井水作为冷热源，水源热泵机组夏季制冷，冬季供暖满足办公楼要求。三、负荷计算及机组1.设计依据、范围及原则本方案包含办公楼的空调制冷供暖系统，包括冷热源、设备选型及末端系统方案。能够实现夏季制冷，冬季供暖。2.空调冷热负荷计算考虑到该建筑主要为办公室，根据国家相关标准和我们的实际工程经验，建筑总冷负荷约为540KW，建筑总热负荷约为400KW。3.机组设备选型及技术参数选择方案时应该考虑节省投资和保障该建筑正常制冷供暖要求。水源热泵机组设计装机容量为543KW，配置水源热泵机组LWP1800壹台。四、与水源热泵机组的特点1、集中供热+分体空调的特点（1）集中供热+分体空调形式技术稳定成熟，运行效果稳定（2）分体空调分户设立，各室可单独开机，满足各科室不同需求。（3）供热时间及效果受制于供热管网，夏季制冷时耗电量较高。（4）暖气片系统占据较大室内空间，增加装修费用；分体空调悬挂于室外影响整个建筑外造型，不够每管。（5）分体空调使用寿命一般为8-15年，供热与制冷两套系统每年维修量较大。2、水源热泵的特点水源热泵机组以水为载体，冬季采集来自湖水、河水、地下水及地热尾水，甚至工业废水、污水的低品位热能，借助热泵系统，通过消耗部分电能，将所取得的能量供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。该机组具有设计标准、选择优良、操作简便、安全可靠等优点。由于水源热泵技术利用地表水作为空调机组的制冷制热的源，所以其具有以下优点：（1）环保效益显著水源热泵是利用了地表水作为冷热源，进行能量转换的供暖空调系统。供热时省去了燃煤、燃气、然油等锅炉房系统，，没有燃烧过程，避免了排烟1污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，使环境更优美。（2）高效节能水源热泵机组可利用的水体温度冬季为12-22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体为18-35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。据美国环保署EPA估计，设计安装良好的水源热泵，平均来说可以节约用户30～40％的供热制冷空调的运行费用。（3）运行稳定可靠水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动。是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。（4）一机多用，应用范围广水源热泵系统可供暖、空调，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。（5）自动运行水源热泵机组由于工况稳定，所以可以设计简单的系统，部件较少，机组运行简单可靠，维护费用低；自动控制程度高，使用寿命长可达到25年以上。当然，水源热泵也不是十全十美的，其应用也会受到制约。⑴可利用的水源条件限制水源热泵理论上可以利用一切的水资源，但制约的因素受建筑是否有打井的位置限制，对于建筑物周围没有空间的项目不适合。⑵投资的经济性由于受到不同地区水源的基本条件的不同；一次性投资及运行费用会随着用户的不同而有所不同。虽然总体来说，水源热泵的运行效率较高、费用较低。但与传统的空调制冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有所不同。五、制冷供暖设备工程初投资（室内部分按照5000平米配置，机组部分按9000平米配置）表二初投资表（万元）项目集中供热+分体空调水源热泵机组设备热交换站15万元，集中...
