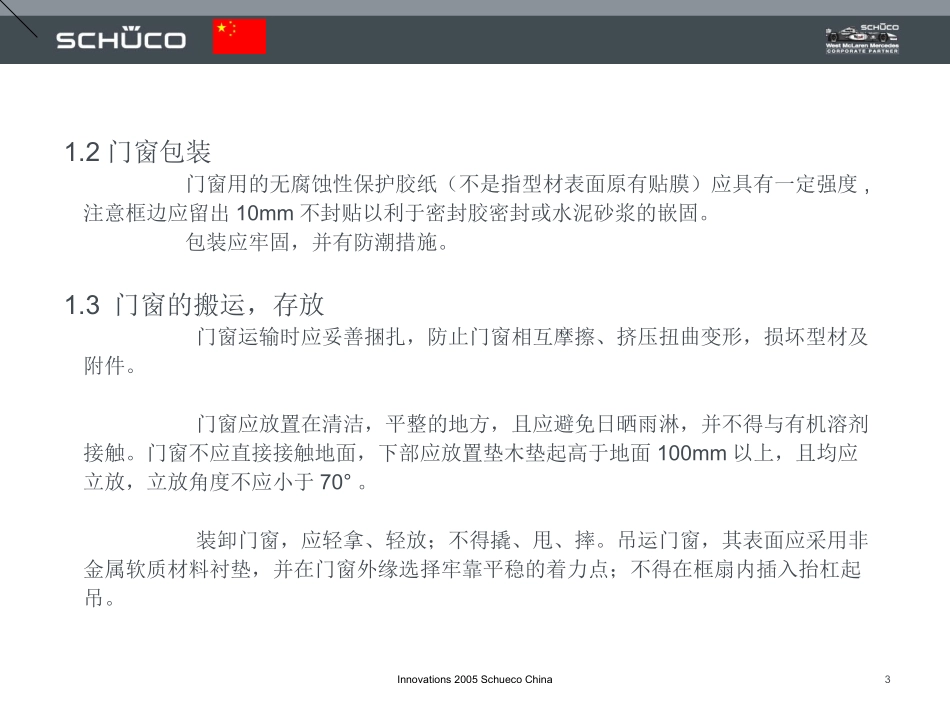

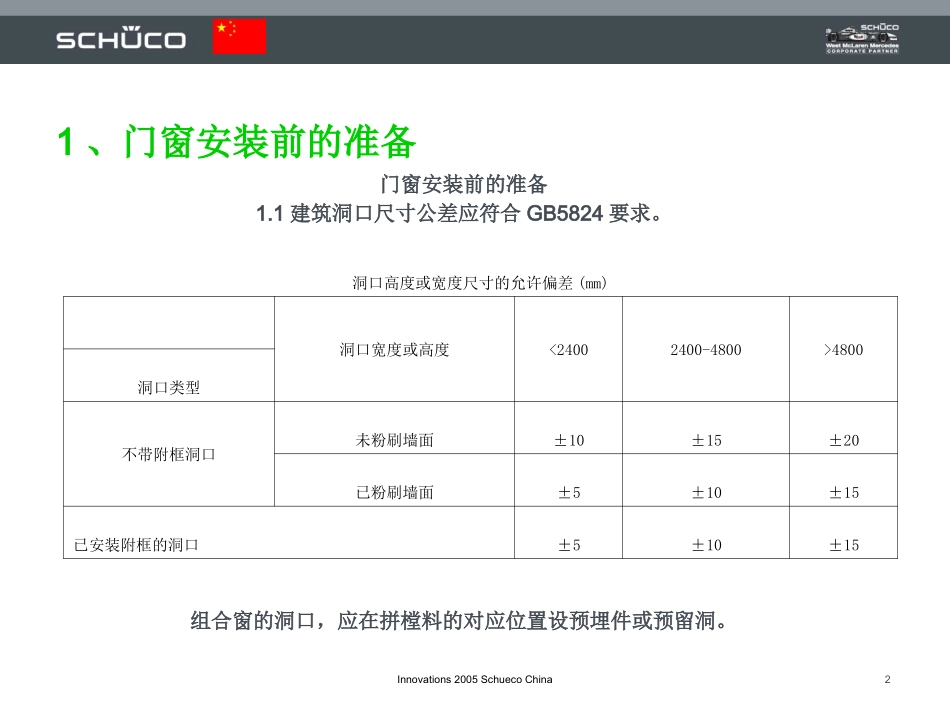

门窗安装工序及要求陆文忠旭格幕墙门窗系统(北京)有限公司2Innovations2005SchuecoChina1、门窗安装前的准备门窗安装前的准备1.1建筑洞口尺寸公差应符合GB5824要求。组合窗的洞口，应在拼樘料的对应位置设预埋件或预留洞。洞口高度或宽度尺寸的允许偏差(mm)洞口宽度或高度<24002400-4800>4800洞口类型不带附框洞口未粉刷墙面±10±15±20已粉刷墙面±5±10±15已安装附框的洞口±5±10±153Innovations2005SchuecoChina1.2门窗包装门窗用的无腐蚀性保护胶纸（不是指型材表面原有贴膜）应具有一定强度,注意框边应留出10mm不封贴以利于密封胶密封或水泥砂浆的嵌固。包装应牢固，并有防潮措施。1.3门窗的搬运，存放门窗运输时应妥善捆扎，防止门窗相互摩擦、挤压扭曲变形，损坏型材及附件。门窗应放置在清洁，平整的地方，且应避免日晒雨淋，并不得与有机溶剂接触。门窗不应直接接触地面，下部应放置垫木垫起高于地面100mm以上，且均应立放，立放角度不应小于70°。装卸门窗，应轻拿、轻放；不得撬、甩、摔。吊运门窗，其表面应采用非金属软质材料衬垫，并在门窗外缘选择牢靠平稳的着力点；不得在框扇内插入抬杠起吊。4Innovations2005SchuecoChina2、门窗框的安装2.1洞口与门窗框间隙墙体饰面层材料洞口与门、窗框的伸缩间隙(mm)清水墙10墙体外饰面抹水泥砂浆或贴马赛克15～20墙体外饰面贴釉面瓷砖20～25墙体外饰面贴大理石或花岗岩板40～50外保温墙体保温层厚度＋10注：门窗下框与洞口的间隙可根据设计要求选定。将符合要求的洞口周边的浮浆、杂物及灰尘等清理干净；不符合要求的应及时通知土建施工方让其整改；并检验合格办好工种交接手续后方可进行安装。5Innovations2005SchuecoChina2.2.1当洞口预留尺寸超出偏差大于30～50mm时，土建单位应采用1:2水泥砂浆掺4％膨胀剂、10％防水剂的微膨胀防水砂浆进行处理。2.2.2当洞口预留尺寸超出偏差大于50mm时，土建单位应采用支模浇注C20S8细石混凝土进行处理。2.2.3洞口预留尺寸小于要求时，应将洞口扩敲至要求范围内，在其表面涂刷聚合物防水砂浆两遍。2、2洞口处理措施，整改要求如下6Innovations2005SchuecoChina2.5首先用卷尺和水平管复核土建单位给出的“三线”，三线允许的偏差值具体如下：水平标高线±5mm；中心线±5mm；进出线±5mm。如果外墙有连续的装饰线条的，同一水平上的门窗的水平标高彼此相差不得超过5mm。2.6当门窗框装入洞口时，其上下框中线应与洞口中心线对齐；当下框长度大于0.9m时，其中央也应用木楔或垫块塞紧，临时固定；然后应按设计图纸确定窗框在洞口墙体厚度方向的安装位置，并调整窗框的垂直度、水平度及直角度。2.7安装完成后的门窗框，其对角线、正侧面垂直度及水平度的允许误差应如下：关于“三线”7Innovations2005SchuecoChina项目允许偏差（mm）检验方法门、窗框外形（高宽）尺寸长度差≤2000mm2用钢卷尺，测量外框两相对外端面，测量部位距端部100mm＞2000mm3门、窗框两对角线长度差≤2000mm3用钢卷尺，测量内角＞2000mm5门、窗框（含拼樘料）正、侧面垂直度3用1m垂直尺检查门、窗框（含拼樘料）水平度3用1m水平尺和塞尺检查门、窗下横框的标高±5.0用钢直尺检查，与基准线比较双层门、窗内外间距4用钢直尺检查门、窗竖向偏离中心5用钢直尺检查平开门窗门、窗扇与框搭接量2.5用深度尺或钢直尺检查同樘门、窗相邻扇的水平高度差2用拉线或钢直尺检查门、窗框扇四周的配合间隔C±1.0用楔形塞尺检查推拉门窗门、窗扇与框搭接量±2.0用深度尺或钢直尺检查门、窗扇与框或相邻扇立边平行度2用1m钢直尺检查*为保证上框的水平度，当上固定窗过大时，应采用从竖向拼管中穿钢筋以吊住横向拼管和上固定窗，保证门窗上框的水平度。8Innovations2005SchuecoChina固定件的间距规定如下:aaaaaLaaLaLLaaaaaLLa160aaaLLLLaaLLLLaaLLLLLaLaaaLaaLaaaaLLaaLLL9Innovations2005SchuecoChina固定件安装位置L＝固定件之间距离；a＝固定件距中梃、拼樘料、窗框角距离其中a的长度为150～200mm，L为450～600mm（平开门、提拉窗、尺寸较大的平开窗L的长度为300-400mm）。不得将固定件直接装在中横、中竖框的端头上。注：装好后...
