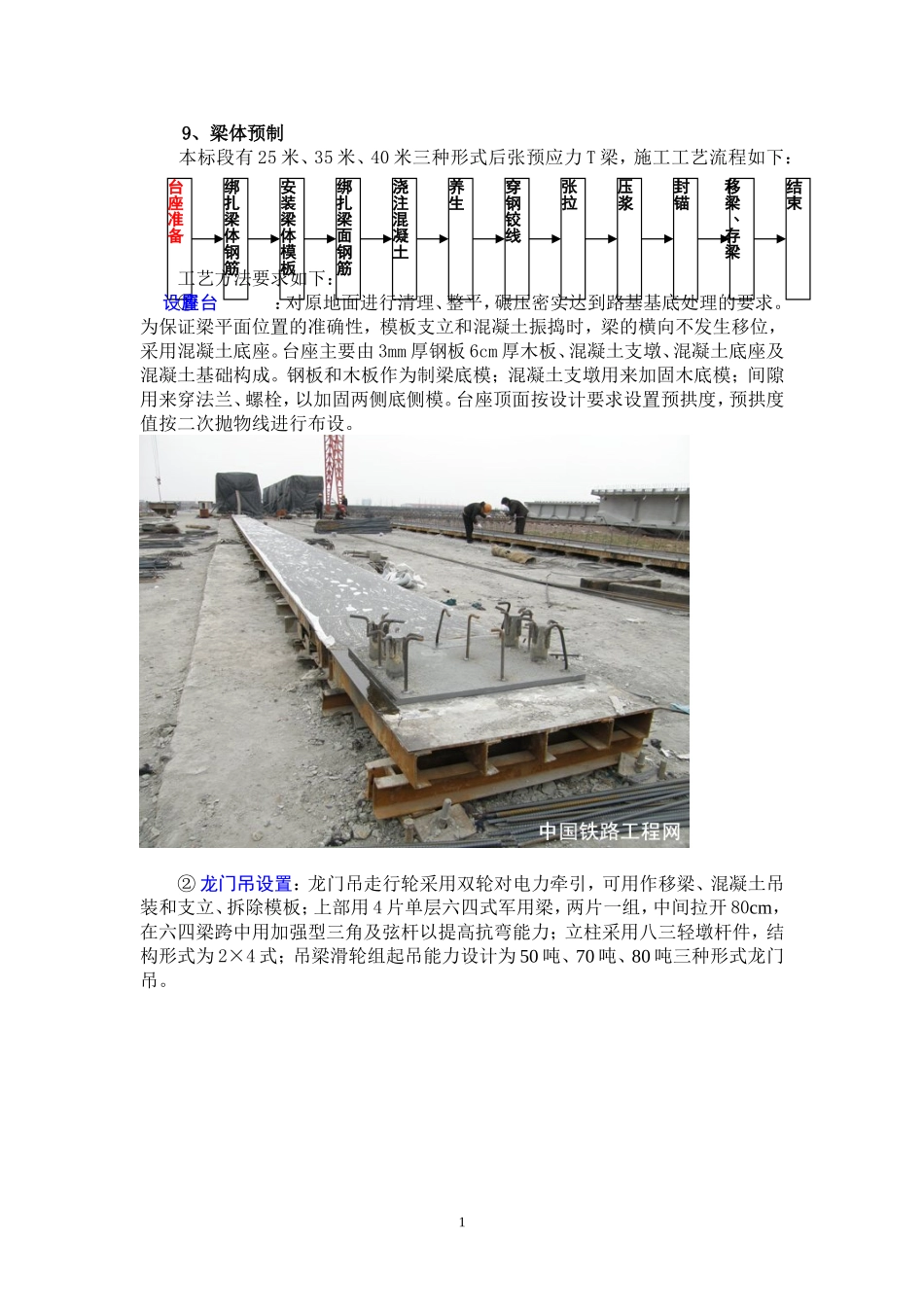

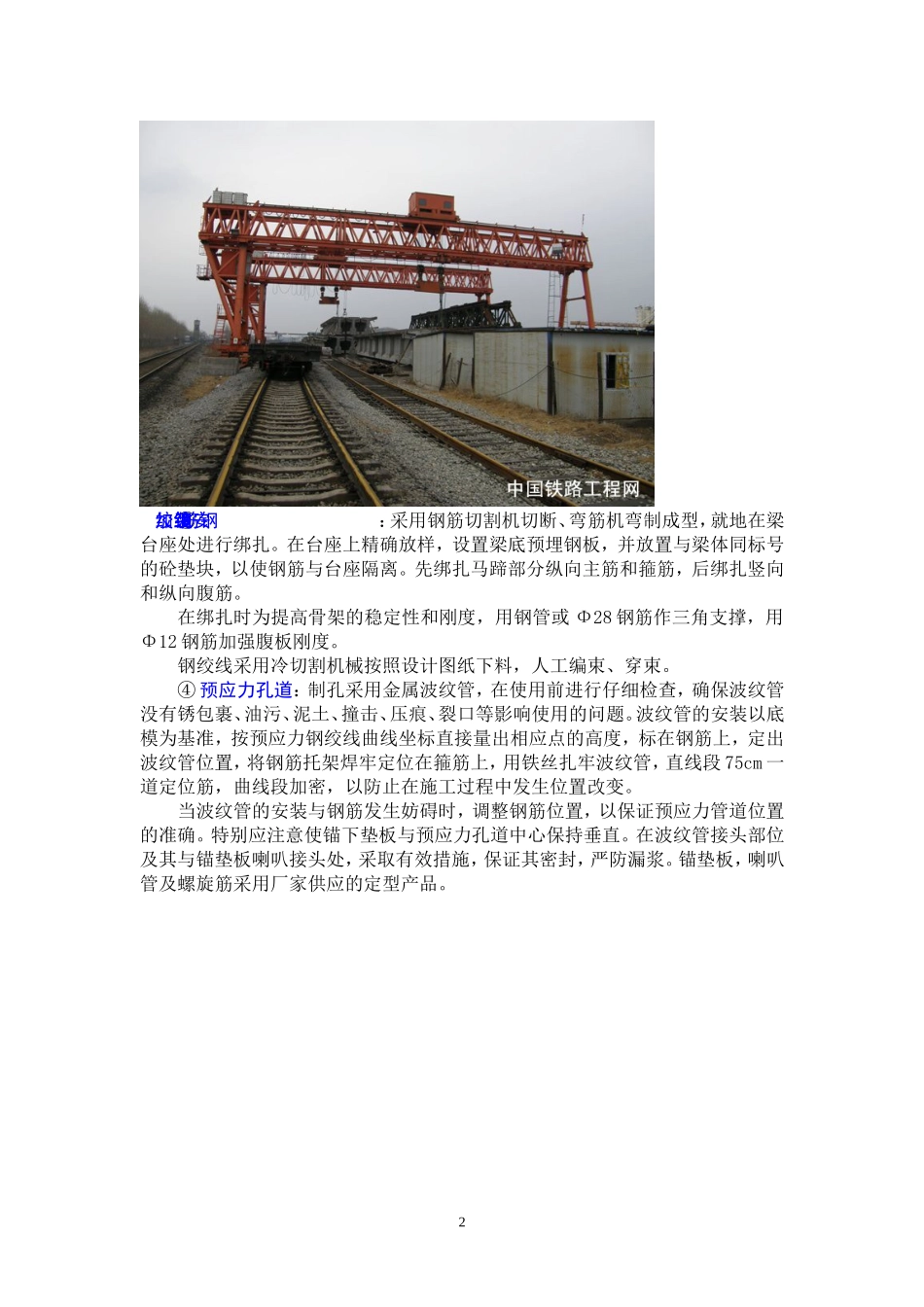

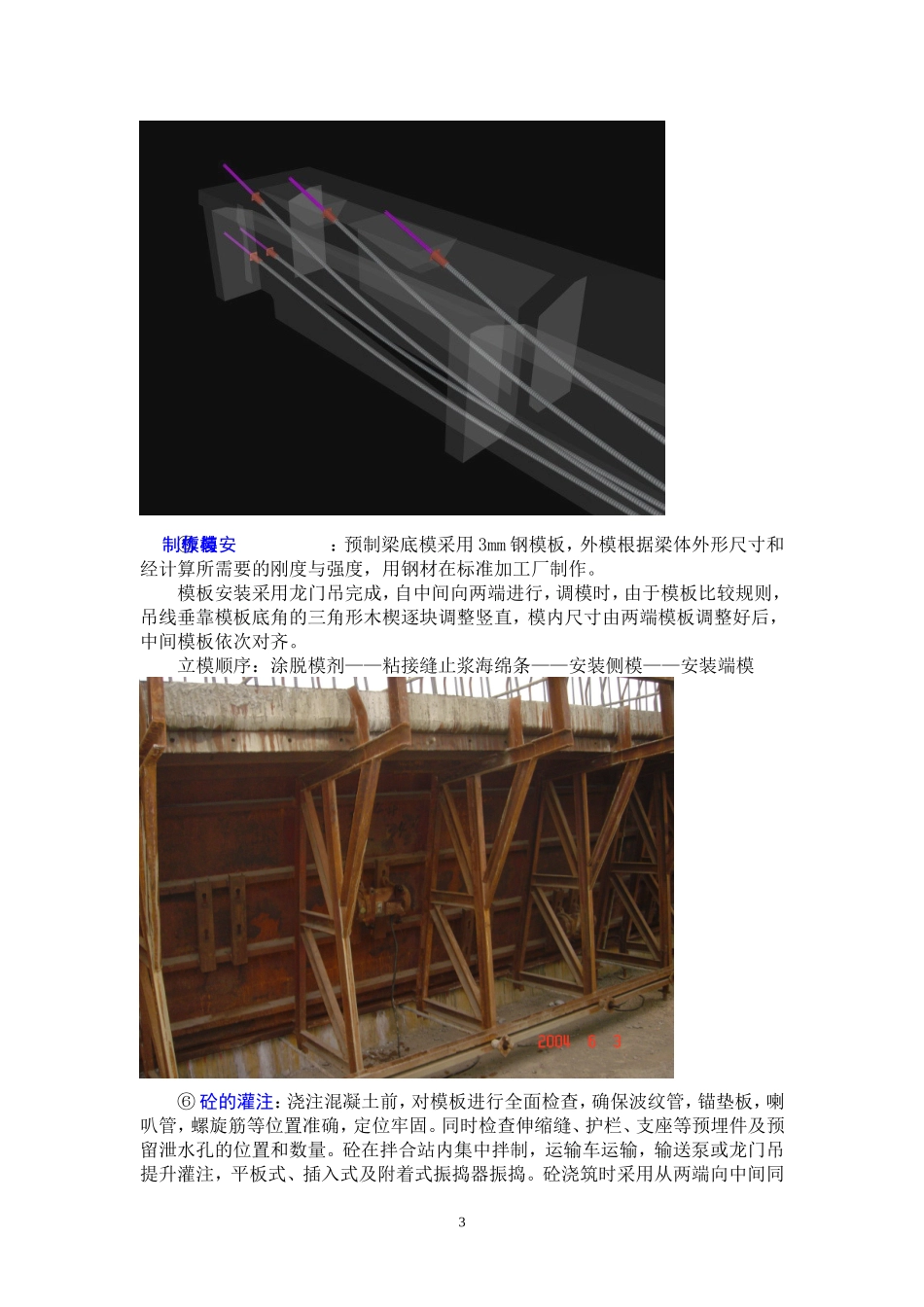

绑扎梁体钢筋台座准备安装梁体模板结束绑扎梁面钢筋浇注混凝土养生穿钢铰线张拉压浆封锚移梁、存梁9、梁体预制本标段有25米、35米、40米三种形式后张预应力T梁，施工工艺流程如下：工艺方法要求如下：①台座设置：对原地面进行清理、整平，碾压密实达到路基基底处理的要求。为保证梁平面位置的准确性，模板支立和混凝土振捣时，梁的横向不发生移位，采用混凝土底座。台座主要由3mm厚钢板6cm厚木板、混凝土支墩、混凝土底座及混凝土基础构成。钢板和木板作为制梁底模；混凝土支墩用来加固木底模；间隙用来穿法兰、螺栓，以加固两侧底侧模。台座顶面按设计要求设置预拱度，预拱度值按二次抛物线进行布设。②龙门吊设置：龙门吊走行轮采用双轮对电力牵引，可用作移梁、混凝土吊装和支立、拆除模板；上部用4片单层六四式军用梁，两片一组，中间拉开80cm，在六四梁跨中用加强型三角及弦杆以提高抗弯能力；立柱采用八三轻墩杆件，结构形式为2×4式；吊梁滑轮组起吊能力设计为50吨、70吨、80吨三种形式龙门吊。1③钢筋、钢绞线加工安装：采用钢筋切割机切断、弯筋机弯制成型，就地在梁台座处进行绑扎。在台座上精确放样，设置梁底预埋钢板，并放置与梁体同标号的砼垫块，以使钢筋与台座隔离。先绑扎马蹄部分纵向主筋和箍筋，后绑扎竖向和纵向腹筋。在绑扎时为提高骨架的稳定性和刚度，用钢管或Φ28钢筋作三角支撑，用Φ12钢筋加强腹板刚度。钢绞线采用冷切割机械按照设计图纸下料，人工编束、穿束。④预应力孔道：制孔采用金属波纹管，在使用前进行仔细检查，确保波纹管没有锈包裹、油污、泥土、撞击、压痕、裂口等影响使用的问题。波纹管的安装以底模为基准，按预应力钢绞线曲线坐标直接量出相应点的高度，标在钢筋上，定出波纹管位置，将钢筋托架焊牢定位在箍筋上，用铁丝扎牢波纹管，直线段75cm一道定位筋，曲线段加密，以防止在施工过程中发生位置改变。当波纹管的安装与钢筋发生妨碍时，调整钢筋位置，以保证预应力管道位置的准确。特别应注意使锚下垫板与预应力孔道中心保持垂直。在波纹管接头部位及其与锚垫板喇叭接头处，采取有效措施，保证其密封，严防漏浆。锚垫板，喇叭管及螺旋筋采用厂家供应的定型产品。2⑤模板制作与安装：预制梁底模采用3mm钢模板，外模根据梁体外形尺寸和经计算所需要的刚度与强度，用钢材在标准加工厂制作。模板安装采用龙门吊完成，自中间向两端进行，调模时，由于模板比较规则，吊线垂靠模板底角的三角形木楔逐块调整竖直，模内尺寸由两端模板调整好后，中间模板依次对齐。立模顺序：涂脱模剂——粘接缝止浆海绵条——安装侧模——安装端模⑥砼的灌注：浇注混凝土前，对模板进行全面检查，确保波纹管，锚垫板，喇叭管，螺旋筋等位置准确，定位牢固。同时检查伸缩缝、护栏、支座等预埋件及预留泄水孔的位置和数量。砼在拌合站内集中拌制，运输车运输，输送泵或龙门吊提升灌注，平板式、插入式及附着式振捣器振捣。砼浇筑时采用从两端向中间同3时对称、倾斜分层、一次到顶连续灌注的方法。砼经1：1斜坡向前推进做到斜向分层，分层厚度不大于30cm，由于两端波纹管弯起，混凝土不宜下落，塌落度要控制在6～8cm左右。另外应加强振动锚垫板部位使之密实，而且波纹管下面混凝土应加强振动，以免出现隔离缝。浇注顺序：马蹄部位——马蹄至最上层波纹管范围——腹板——桥面板。上面四部砼的浇筑均由两端向梁中部浇注，马蹄至波纹管范围的砼浇注完成后，即可拆除附着式振动器向梁中间移动以节约振动器。混凝土的振捣，以振动棒与附着式振动器相配合，在梁的两端布置在马蹄与弯起孔道部位，梁的中部振动器布置在马蹄，腹板以插入式振动棒为主。砼浇筑过程中应注意以下事项：a.下料要均匀、连续，不宜集中猛投而造成挤塞。在钢筋、孔道密集部位可短时间开动插入式振捣器辅助下料。b.砼的振捣：附着式振动器频率必须一致，以避免产生干扰，减小振动力。振捣器按梅花型布置，以便振捣均匀。振捣的时间以砼不再明显下沉，无气泡上升，砼表面出现均匀的薄层水泥浆为止，宜短时多次开动振动器，以减小振捣器的损坏。振捣的同时，应配合插钎排气。c.浇注过程中随时检查...
