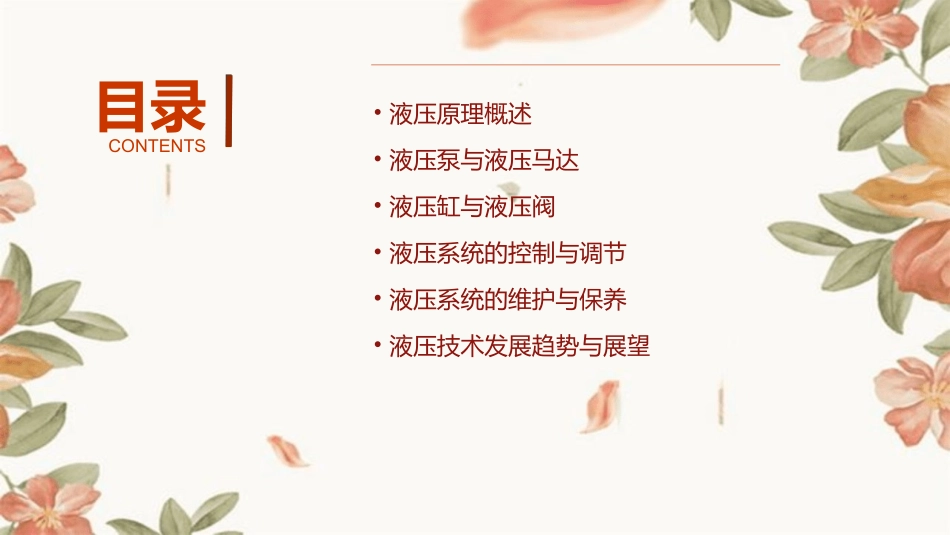

液压原理简述课件目录CONTENTS•液压原理概述•液压泵与液压马达•液压缸与液压阀•液压系统的控制与调节•液压系统的维护与保养•液压技术发展趋势与展望01液压原理概述液压技术是一种利用液体压力能进行动力或信息传递的技术。液压技术具有结构简单、体积小、重量轻、响应快、工作压力高等优点，可在高温、低温、高速、低速、大功率等恶劣环境下正常工作。液压技术的定义与特点液压技术的特点液压技术的定义工业机床工程机械航空航天液压技术在工业中的应用液压技术在工业机床中广泛应用于工作台、夹具、刀具等的运动和动力传递。液压技术在工程机械中用于行走、转向、挖掘、起重等功能的实现。液压技术在航空航天领域用于控制飞行器的姿态、起飞和着陆等。01020304能源装置控制装置执行装置辅助装置液压系统的组成包括液压泵、电动机等，为液压系统提供动力。包括各种阀类，如溢流阀、节流阀、方向阀等，用于控制液体的压力、流量和方向。包括油箱、滤油器、冷却器等，辅助整个系统的运行。包括油缸、马达等，将液体压力能转化为机械能输出。02液压泵与液压马达液压泵是液压系统的动力源，它利用密闭容积的变化来传递动力。在液压泵中，油或其他液体受密闭容积减小的影响，压力上升，通过出口排出。这个过程可以反复进行，每次密闭容积的减小都会使压力增加，直到达到所需的压力水平。液压泵的工作原理液压马达是液压系统的执行器，它利用密闭容积增加来传递动力。在液压马达中，油或其他液体受到密闭容积增加的影响，压力下降，油液通过入口流入。这个过程可以反复进行，每次密闭容积的增加都会使压力下降，直到达到所需的旋转速度。液压马达的工作原理01020304液压泵和液压马达的种类繁多，按照结构形式可分为齿轮泵、叶片泵、柱塞泵等。齿轮泵具有结构简单、体积小、重量轻、价格低廉等优点，但使用寿命较短，且噪音较大。叶片泵具有运转平稳、噪音小、使用寿命长等优点，适用于高压、大流量工况。柱塞泵具有压力高、流量均匀、调节性能好等优点，但结构复杂、价格较高。液压泵与液压马达的种类与特点03液压缸与液压阀液压缸是由缸筒、活塞杆、活塞和密封件等组成。液压缸的基本结构液压缸的工作原理是利用液压油的压力推动活塞杆运动，进而带动活塞在缸筒内移动，实现机械能的转化。工作原理液压缸的动力参数包括工作压力、流量和功率等，这些参数的选择直接影响液压缸的工作性能。动力参数液压缸的工作原理工作原理液压阀的工作原理是利用液压油的压力作用在阀芯上，克服弹簧力使阀芯移动，实现对液压油的开关、调节和稳压作用。液压阀的基本结构液压阀是由阀体、阀芯、弹簧和密封件等组成。液压阀的分类液压阀可分为方向阀、压力阀和流量阀三大类，每类中又分为多种类型。液压阀的工作原理液压缸的种类与特点液压阀的种类与特点液压缸与液压阀的种类与特点液压阀的种类很多，每种阀都有其特定的用途和特点。例如，单向阀用于控制液流的单向流动；换向阀用于改变液流的流向；溢流阀用于调节和控制液流压力；节流阀用于调节液流的流量等。这些阀各有其优点和适用场合，需要根据具体需求进行选择和使用。液压缸按结构可分为活塞式、柱塞式和摆动式等，每种类型都有其独特的特点和应用场景。例如，活塞式液压缸具有结构简单、工作可靠、维护方便等优点，但承受压力和流量范围有限；柱塞式液压缸具有结构紧凑、密封性好等优点，适用于高压和大流量的场合。04液压系统的控制与调节速度控制回路包括节流阀回路、调速阀回路等，用于控制液压系统的流量，以调节执行机构的速度。方向控制回路包括换向阀回路、单向阀回路等，用于控制液压系统的流向，以改变执行机构的运动方向。压力控制回路包括溢流阀回路、减压回路、卸荷回路、平衡回路等，用于控制液压系统的压力，以满足执行机构所需的力量要求。液压系统的基本控制回路可以实现多个执行机构的同步运动，提高设备的精度和稳定性。同步控制回路互锁回路防爆安全回路可以防止多个执行机构之间的干涉，保证设备的安全性。可以防止液压系统在异常情况下发生爆炸等危险情况。030201液压系统的复杂控制回路通过改变流量的大小来调节执...
