人行天桥工程监理实施细则更正版VIP免费

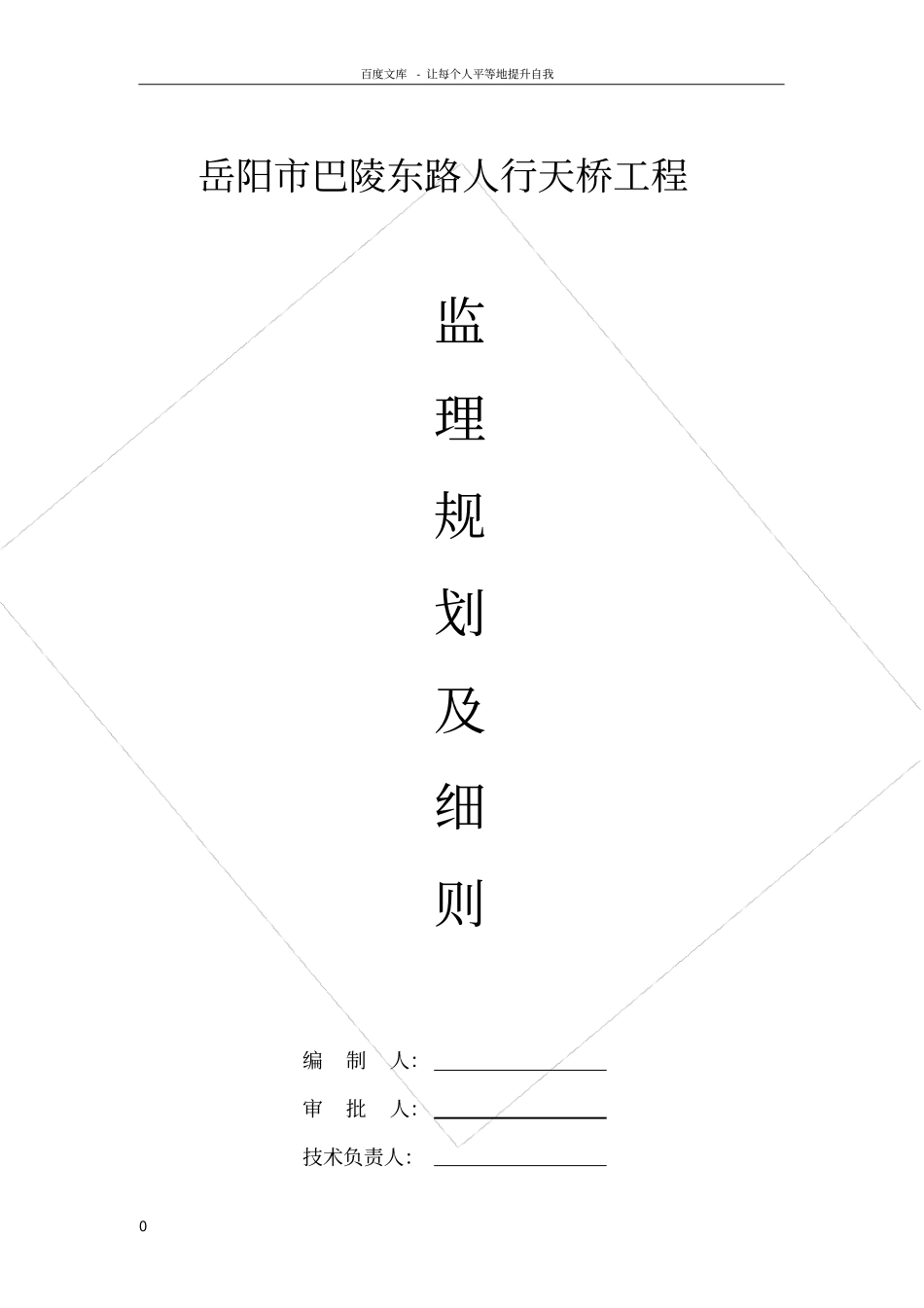

人行天桥工程监理实施细则更正版_第1页
1/23

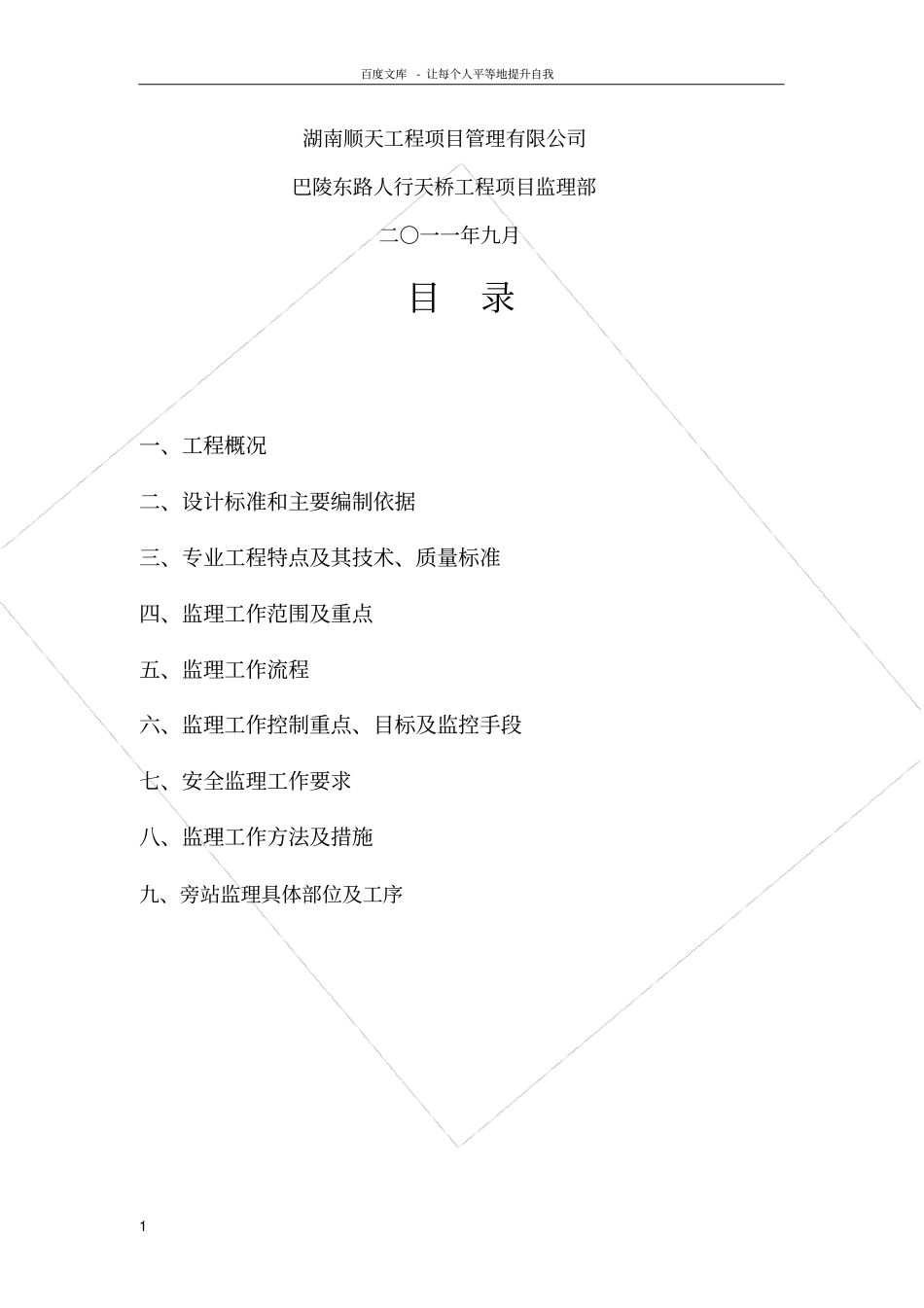

人行天桥工程监理实施细则更正版_第2页
2/23

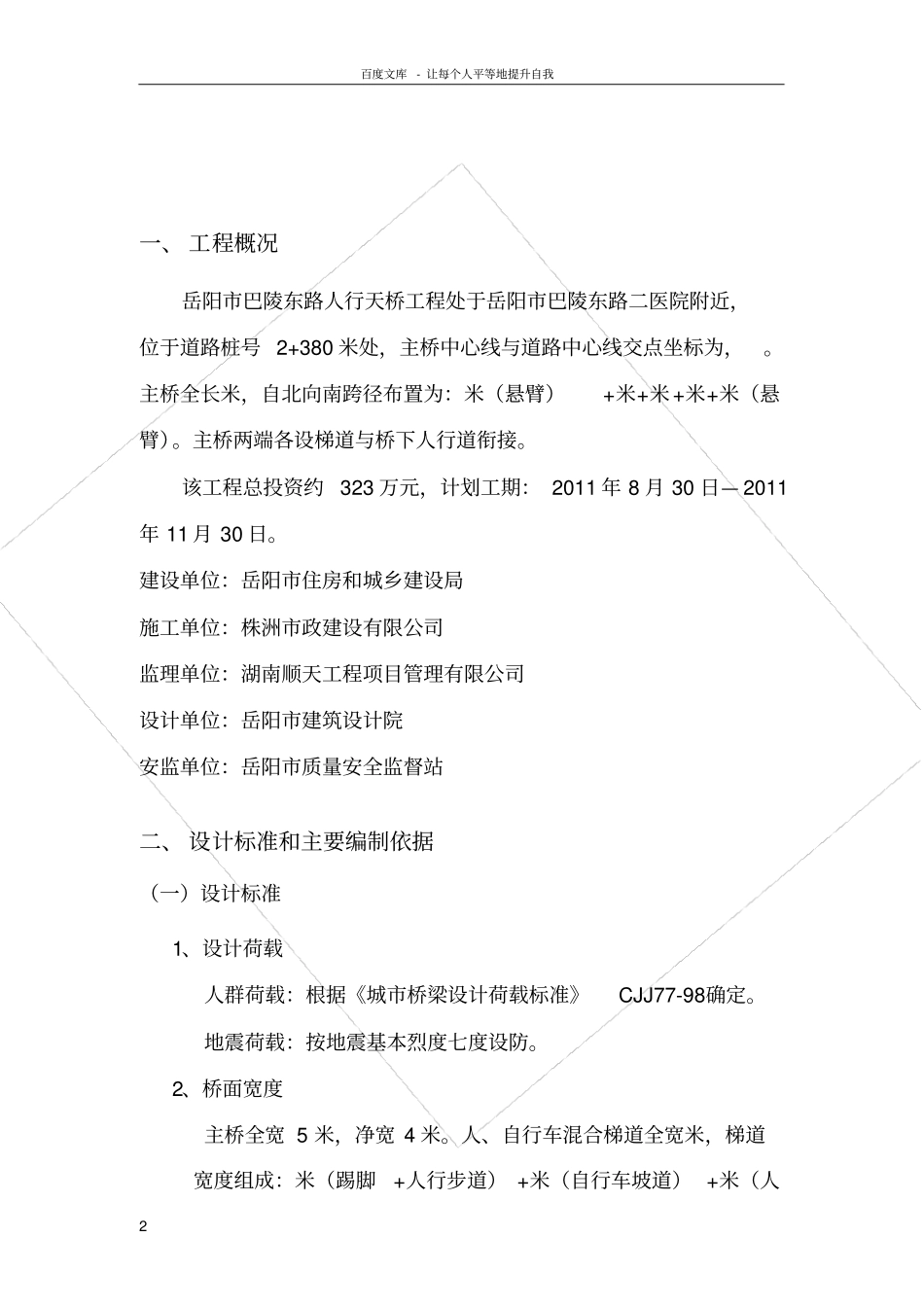

人行天桥工程监理实施细则更正版_第3页
3/23
百度文库-让每个人平等地提升自我0岳阳市巴陵东路人行天桥工程监理规划及细则编制人:审批人:技术负责人:百度文库-让每个人平等地提升自我1湖南顺天工程项目管理有限公司巴陵东路人行天桥工程项目监理部二〇一一年九月目录一、工程概况二、设计标准和主要编制依据三、专业工程特点及其技术、质量标准四、监理工作范围及重点五、监理工作流程六、监理工作控制重点、目标及监控手段七、安全监理工作要求八、监理工作方法及措施九、旁站监理具体部位及工序百度文库-让每个人平等地提升自我2一、工程概况岳阳市巴陵东路人行天桥工程处于岳阳市巴陵东路二医院附近,位于道路桩号2+380米处,主桥中心线与道路中心线交点坐标为,。主桥全长米,自北向南跨径布置为:米(悬臂)+米+米+米+米(悬臂)。主桥两端各设梯道与桥下人行道衔接。该工程总投资约323万元,计划工期:2011年8月30日—2011年11月30日。建设单位:岳阳市住房和城乡建设局施工单位:株洲市政建设有限公司监理单位:湖南顺天工程项目管理有限公司设计单位:岳阳市建筑设计院安监单位:岳阳市质量安全监督站二、设计标准和主要编制依据(一)设计标准1、设计荷载人群荷载:根据《城市桥梁设计荷载标准》CJJ77-98确定。地震荷载:按地震基本烈度七度设防。2、桥面宽度主桥全宽5米,净宽4米。人、自行车混合梯道全宽米,梯道宽度组成:米(踢脚+人行步道)+米(自行车坡道)+米(人百度文库-让每个人平等地提升自我3行步道+踢脚)。3、桥面坡度主桥竖曲线半径800米;人、自行车混合梯道坡度:i=1:4,主桥及梯道表面均不设横坡。4、桥下净空桥下巴陵东路车道净空≥米。(二)主要编制依据1、《城市人行天桥与人行地道技术规范》CJJ69-952、《公路桥涵施工技术规范》JTGF50-20113、《冷弯薄壁型钢结构技术规范》GB50018-20024、《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-915、与专业工程相关的标准、设计文件和技术资料;6、已批准的施工组织设计、施工方案及专项施工方案;7、建设单位的其他有关专业管理规定。三、专业工程特点及其技术、质量标准1、工程概况主桥钢梁采用薄壁闭合箱形截面连续梁,正交异性板桥面,梁高米。主桥下部结构采用D=米钢管双柱墩,墩柱中灌注C30微膨胀混凝土。所有墩柱钢结构均在工厂分上、下两段制造,下段预埋,上段吊装焊接,材质采用Q235A钢。主桥及梯道桩基均为嵌岩桩,以中风化板岩为持力层。桥面铺设防滑彩色橡胶地板,栏杆采用彩色型钢栏杆。2、专业技术标准及质量标准百度文库-让每个人平等地提升自我41.1《钢结构工程施工质量验收规范》(GBJ50205);1.2《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82);1.3《建筑钢结构焊接规程》(JGJ81);1.4《低合金高强度结构钢》(GB/T1591)1.5《碳素结构钢》(GB/T700)1.6《热轧H型钢》(GB/T9946)《焊接H型钢》(YB3301)四、监理工作范围及重点(一)监理工作范围1主桥及梯道桩基验收2钢结构工程质量验收;3相关装修质量验收;4相关检验批质量验收;(二)监理工作重点1根据业主的要求安排施工计划,督促检查施工计划的完成情况。2根据业主签定的施工承包合同,协助业主完成合同管理工作意见,督促检查实施情况。3根据合同组织到货材料的进场验收。4协同业主审查设计和工程技术洽谈。5核查原材料质检报告及试验报告资料,对主要材料、半成品进行必要的抽检或试验。6要求施工单位推行全面质量管理,建立健全质量保证体系。质量是整个监理工作的核心,与进度、投资控制相互制约,所以质量控制百度文库-让每个人平等地提升自我5要坚持“严格监理、热情服务、秉公办事、一丝不苟”的原则。7组织审查工程月度工程量和工程结算资料。五、监理工作流程六、监理工作控制要点、目标及监控手段(一)人工挖孔灌注桩1、一般技术要求人工挖孔桩应根据设计文件、水文地质条件、现场状况,编制专填报分项工程质量验收签证钢结构分项工程完工承包方自检合格现场检查现场监理工程师试验室检查专业监理工程师见证员通知承包方整改监理工程师检查结果审核监理工程师签署分项工程验收记录监理工程师整改完成复查监理工程师签署分部工程验收...
