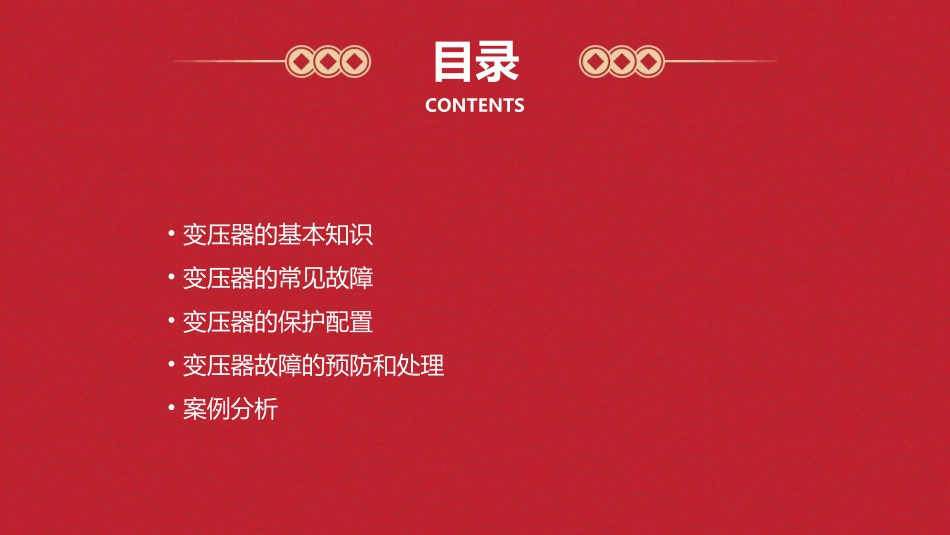

变压器的故障和保护配置课件目录CONTENTS•变压器的基本知识•变压器的常见故障•变压器的保护配置•变压器故障的预防和处理•案例分析01变压器的基本知识CHAPTER总结词变压器的定义和作用详细描述变压器是一种利用电磁感应原理改变交流电压的设备，它在电力系统中起着至关重要的作用，主要用于升压、降压和电压变换等。变压器的定义和作用总结词变压器的种类和结构详细描述变压器有多种类型，如油浸式变压器、干式变压器、自耦变压器等，每种类型的变压器都有其特定的应用场景。此外，变压器通常由铁芯、绕组、油箱等部分组成。变压器的种类和结构变压器的工作原理总结词变压器的工作原理是利用电磁感应原理，当一次绕组上施加交流电压时，会在铁芯中产生变化的磁场，这个变化的磁场会在二次绕组中产生感应电动势，从而实现电压的变换。详细描述变压器的工作原理02变压器的常见故障CHAPTER由于绝缘老化、匝间短路等原因导致绕组故障，影响变压器的正常运行。绕组故障铁芯故障变压器油故障铁芯多点接地、铁芯硅钢片短路等故障，可能导致变压器过热或产生异常声音。变压器油老化、受潮、污染等，影响变压器的绝缘性能和散热性能。030201内部故障套管破裂、老化、污秽等原因，可能导致变压器跳闸或短路。套管故障分接开关接触不良、触头烧蚀等原因，可能影响变压器的电压调节和正常运行。分接开关故障冷却风扇、油泵等部件故障，可能影响变压器的散热性能和正常运行。冷却系统故障外部故障继电保护装置误动作或整定值不正确，可能导致变压器非正常停运或误判。保护误动作操作人员操作不当或维护不当，可能导致变压器损坏或异常运行。操作不当地震、洪水等自然灾害可能导致变压器损坏或运行异常。自然灾害其他故障03变压器的保护配置CHAPTER差动保护是变压器的主保护之一，用于快速切除变压器绕组和引线的各种短路故障。差动保护原理基于变压器两侧电流的差值，当差值超过设定值时，保护装置动作，切除变压器电源。差动保护具有灵敏度高、动作速度快的特点，但易受励磁涌流和接线错误影响。差动保护过电流保护用于切除变压器外部短路引起的过电流。当变压器电流超过设定值时，过电流保护动作，切除变压器电源。过电流保护作为变压器的主保护之一，具有简单、可靠的特点。过电流保护通过检测变压器中性点零序电流，判断是否发生接地短路故障。零序电流保护具有较高的灵敏度和选择性，但需注意消除不平衡电流的影响。零序电流保护用于切除变压器高压侧接地短路故障。零序电流保护010204过电压保护和欠电压保护过电压保护用于防止变压器因雷击、操作等原因引起的过电压。当电压超过设定值时，过电压保护动作，切除变压器电源。欠电压保护用于防止因电源故障引起的变压器欠电压。当电压低于设定值时，欠电压保护动作，切除变压器电源。03其他常见的变压器保护配置还包括过负荷保护、瓦斯保护等。过负荷保护用于切除因过负荷引起的变压器故障。瓦斯保护用于切除变压器内部的匝间短路故障和油面降低故障。其他保护配置04变压器故障的预防和处理CHAPTER对变压器进行定期检查，包括外观、声音、温度等方面的检查，以及油温和油位的监测。定期检查根据变压器的使用情况和制造商的推荐，进行必要的维护保养，如更换密封件、清洗散热器等。维护保养定期检查和维护预防性试验是预防变压器故障的重要手段，通过试验可以检测出变压器潜在的故障和隐患。包括绝缘电阻测试、介质损耗测试、交流耐压测试、直流电阻测试等，根据变压器的具体情况和制造商的要求进行相应的试验。预防性试验试验项目预防性试验的必要性一旦发现变压器故障，应立即切断电源，并根据故障情况进行相应的处理，如更换损坏的部件、修复故障等。故障处理原则制定应急预案，明确应急处理流程和人员职责，确保在变压器故障时能够迅速、有效地应对。应急预案的制定故障处理和应急预案05案例分析CHAPTER变压器故障案例介绍某地区110kV变压器发生故障，导致大面积停电。变压器故障时，有明显的异常声音和气味。故障发生后，变压器油温迅速升高，达到危险值。变压器内部绕组短路，导致电流异常增大。变压器油老化，绝缘性能下降，导致短...
