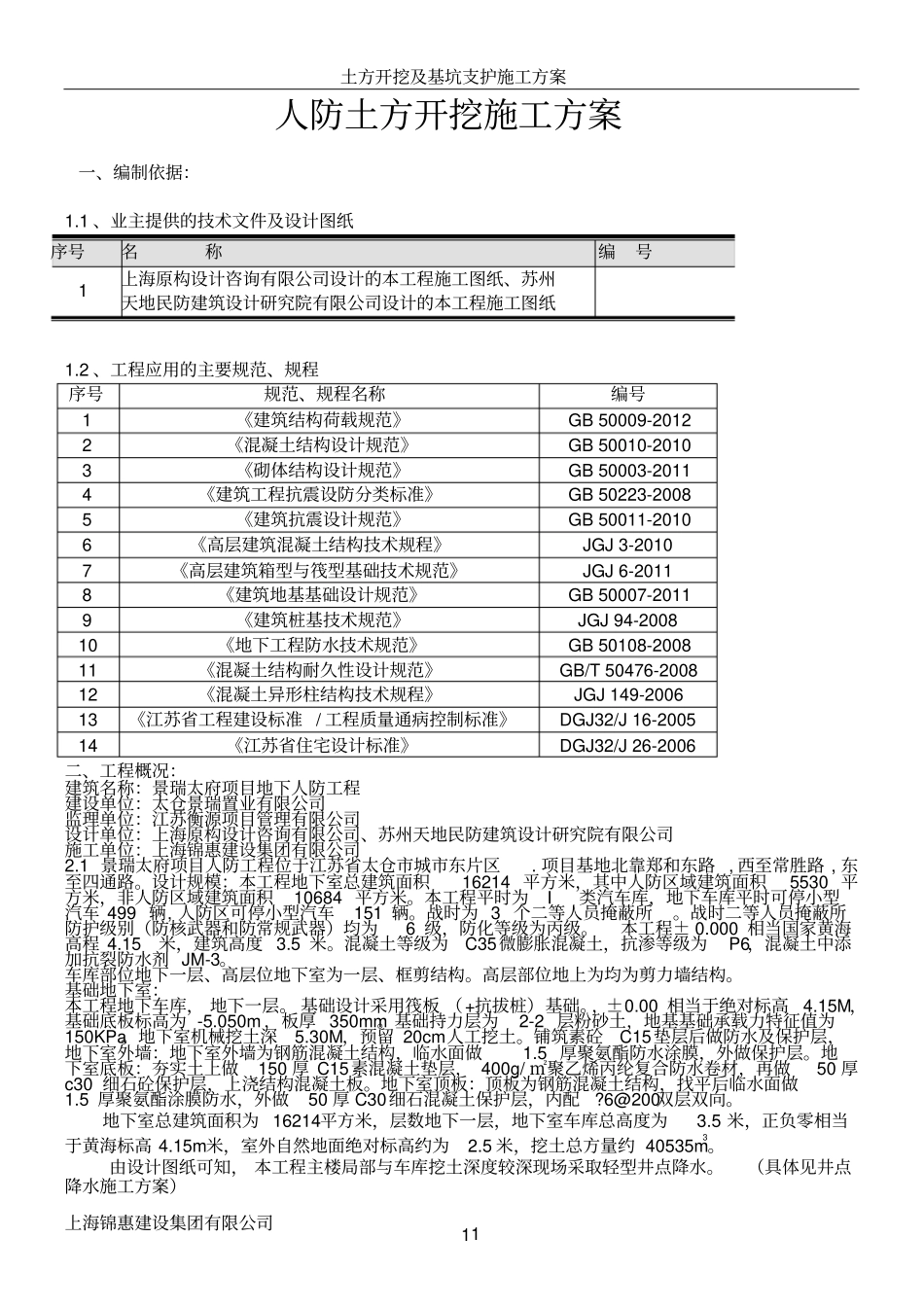

土方开挖及基坑支护施工方案上海锦惠建设集团有限公司11人防土方开挖施工方案一、编制依据：1.1、业主提供的技术文件及设计图纸序号名称编号1上海原构设计咨询有限公司设计的本工程施工图纸、苏州天地民防建筑设计研究院有限公司设计的本工程施工图纸1.2、工程应用的主要规范、规程序号规范、规程名称编号1《建筑结构荷载规范》GB50009-20122《混凝土结构设计规范》GB50010-20103《砌体结构设计规范》GB50003-20114《建筑工程抗震设防分类标准》GB50223-20085《建筑抗震设计规范》GB50011-20106《高层建筑混凝土结构技术规程》JGJ3-20107《高层建筑箱型与筏型基础技术规范》JGJ6-20118《建筑地基基础设计规范》GB50007-20119《建筑桩基技术规范》JGJ94-200810《地下工程防水技术规范》GB50108-200811《混凝土结构耐久性设计规范》GB/T50476-200812《混凝土异形柱结构技术规程》JGJ149-200613《江苏省工程建设标准/工程质量通病控制标准》DGJ32/J16-200514《江苏省住宅设计标准》DGJ32/J26-2006二、工程概况：建筑名称：景瑞太府项目地下人防工程建设单位：太仓景瑞置业有限公司监理单位：江苏衡源项目管理有限公司设计单位：上海原构设计咨询有限公司、苏州天地民防建筑设计研究院有限公司施工单位：上海锦惠建设集团有限公司2.1景瑞太府项目人防工程位于江苏省太仓市城市东片区.项目基地北靠郑和东路,西至常胜路,东至四通路。设计规模：本工程地下室总建筑面积16214平方米，其中人防区域建筑面积5530平方米，非人防区域建筑面积10684平方米。本工程平时为I类汽车库，地下车库平时可停小型汽车499辆,人防区可停小型汽车151辆。战时为3个二等人员掩蔽所。战时二等人员掩蔽所防护级别（防核武器和防常规武器）均为6级，防化等级为丙级。本工程±0.000相当国家黄海高程4.15米，建筑高度3.5米。混凝土等级为C35微膨胀混凝土，抗渗等级为P6，混凝土中添加抗裂防水剂JM-3。车库部位地下一层、高层位地下室为一层、框剪结构。高层部位地上为均为剪力墙结构。基础地下室：本工程地下车库，地下一层。基础设计采用筏板（+抗拔桩）基础。，±0.00相当于绝对标高4.15M，基础底板标高为-5.050m，板厚350mm。基础持力层为2-2层粉砂土，地基基础承载力特征值为150KPa。地下室机械挖土深5.30M，预留20cm人工挖土。铺筑素砼C15垫层后做防水及保护层，地下室外墙：地下室外墙为钢筋混凝土结构，临水面做1.5厚聚氨酯防水涂膜，外做保护层。地下室底板：夯实土上做150厚C15素混凝土垫层，400g/㎡聚乙烯丙纶复合防水卷材，再做50厚c30细石砼保护层，上浇结构混凝土板。地下室顶板：顶板为钢筋混凝土结构，找平后临水面做1.5厚聚氨酯涂膜防水，外做50厚C30细石混凝土保护层，内配?6@200双层双向。地下室总建筑面积为16214平方米，层数地下一层，地下室车库总高度为3.5米，正负零相当于黄海标高4.15m米，室外自然地面绝对标高约为2.5米，挖土总方量约40535m3。由设计图纸可知，本工程主楼局部与车库挖土深度较深现场采取轻型井点降水。（具体见井点降水施工方案）土方开挖及基坑支护施工方案上海锦惠建设集团有限公司22三、施工布署3.1、总体施工部署根据地下车库周边地形和号房分布特点，同时考虑到本车库挖土时地下室工程桩的施工要求，结合车库后浇带的位置，将车库挖土施工划分为5个区段（以施工后浇带为界），具体划分详见平面图。本工程土方开挖采用机械放坡大开挖与人工清土相结合的方式进行。先开挖由内侧基坑向外侧基坑开挖，挖出土方直接外运，本工程选用4台PC200挖土机、3台小挖机，单斗1.0m3，和12辆自卸汽车。3.2、工程特点本工程基坑开挖工程量大，开挖深度较深，属大开挖，在大面积开挖完成后，二次放线，用小挖掘机二次开挖集水坑、管井、电梯井、下返柱墩。因此，要科学合理安排施工工序，并投入足量的人员、材料及机具方能确保整体工期实现。3.3、开挖顺序第一流水段～第四流水段开挖时，从北到南，从西到东退着开挖，第五流水段待工程桩施工完毕后再进行开挖。四、施工准备4.1、现场准备4.1.1、与建设单位、监理单位和其他相关参建单位的现场沟通协调，明确各方要求及相互责任范围，确...
