人防工程临时用电专项方案总结VIP专享VIP免费

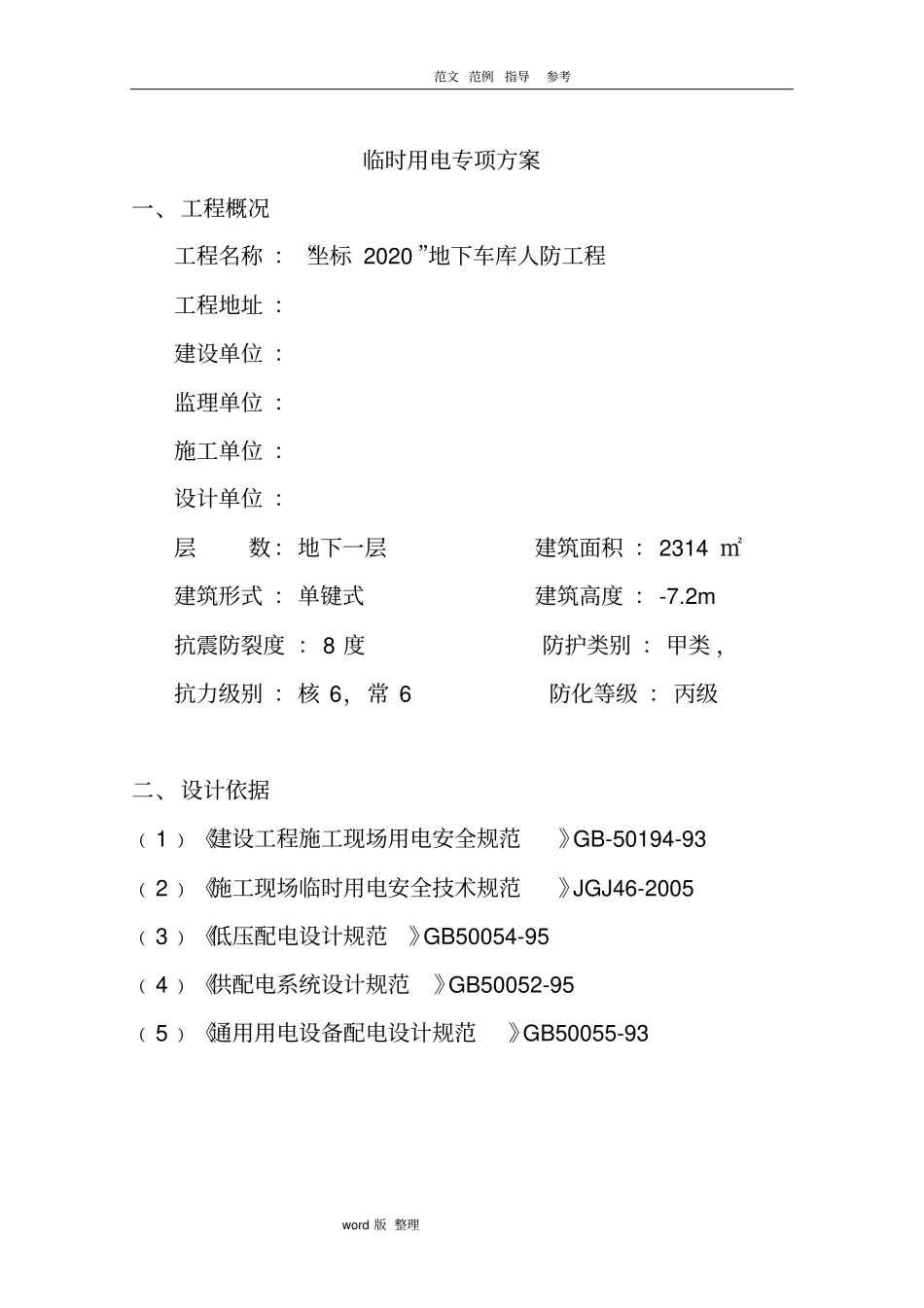

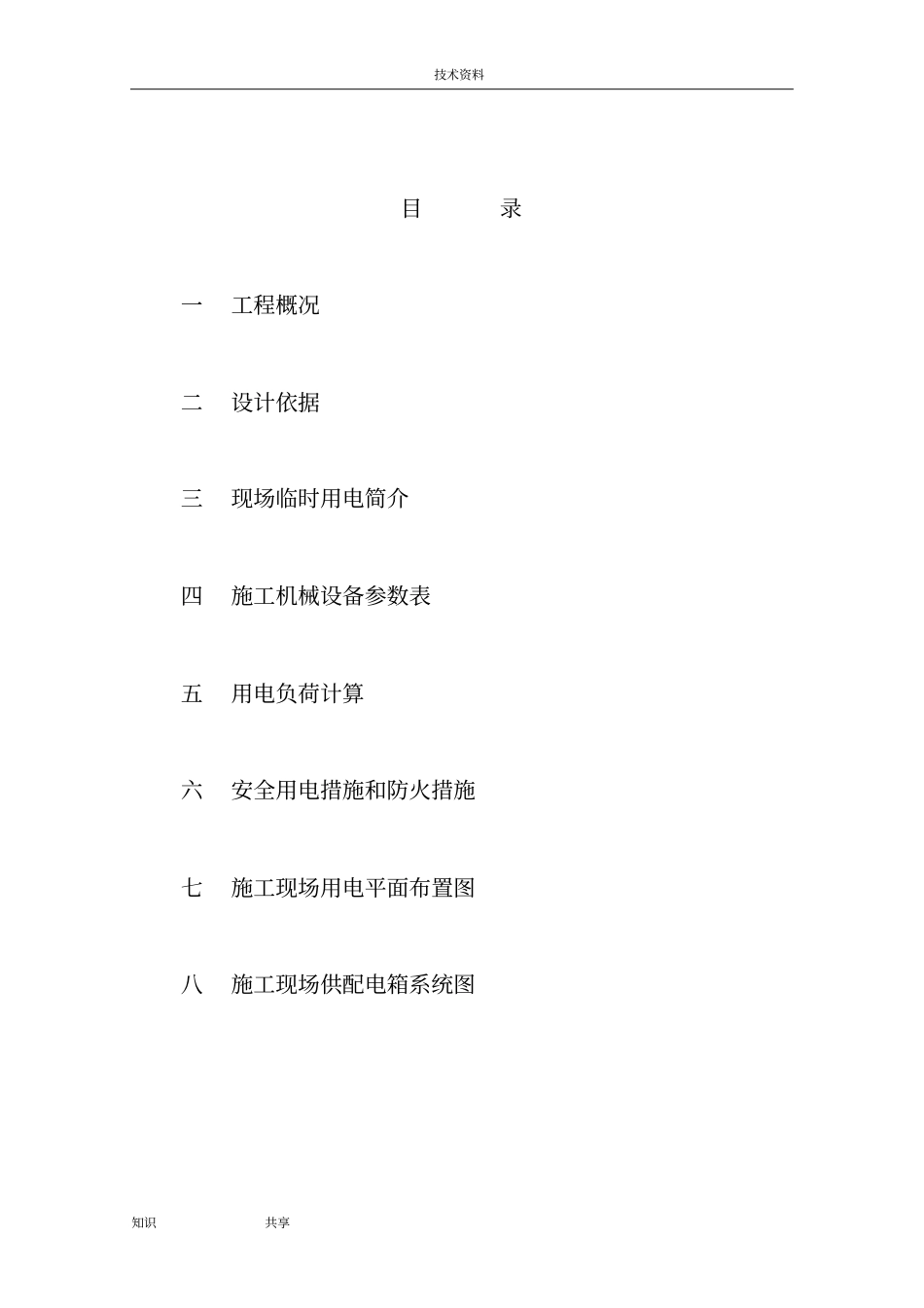

技术资料知识共享目录一工程概况二设计依据三现场临时用电简介四施工机械设备参数表五用电负荷计算六安全用电措施和防火措施七施工现场用电平面布置图八施工现场供配电箱系统图范文范例指导参考word版整理临时用电专项方案一、工程概况工程名称：“坐标2020”地下车库人防工程工程地址：建设单位：监理单位：施工单位：设计单位：层数：地下一层建筑面积：2314㎡建筑形式：单键式建筑高度：-7.2m抗震防裂度：8度防护类别：甲类，抗力级别：核6，常6防化等级：丙级二、设计依据﹙1﹚《建设工程施工现场用电安全规范》GB-50194-93﹙2﹚《施工现场临时用电安全技术规范》JGJ46-2005﹙3﹚《低压配电设计规范》GB50054-95﹙4﹚《供配电系统设计规范》GB50052-95﹙5﹚《通用用电设备配电设计规范》GB50055-93范文范例指导参考word版整理三、现场临时用电简介：甲方提供现场电源，变压器由甲方提供，三通一平工作以完成，已具备开工条件。﹙1﹚本工程采用TN—S接地接零保护系统TN—S接地接零保护系统是在施工用电工程中采用具有专用保护零线，（PE线）的电源中性点直接接地220/380V三相五线制低压电力系统，具体做法如下：电力变压器低压侧中性点直接接地，接地电阻值不大于1Ω。电力变压器低侧共引出五条线，其中除引出三条线外还须于变压器两侧中性点（N）接地处同时引出两条零线，一条叫工作零线（N），一条叫保护零线（PE线），其中工作零线与相线一起作为三相四线制工作线路使用，保护零线只能作电气设备接零保护使用，即只用于连接电气设备正常情况下不带电的金属外壳，基坐，骨架等。两种零线不能混用，为防止无意识混用，保护零线（PE线）应采取具有绿色/黄双色绝缘标志的绝缘铜线，以与工作零线和相线相区别。同时，为保证接地、接零系统可靠，在整个施工现场的（PE线）上还应作不少于三处重复接地，每处的接地电阻值不得大于4Ω。﹙2﹚施工现场采用三级配电系统三级配电是指施工现场从电源进线开始至用电设备中间应经过三级配电装置配送电力。由总配电箱、经分配电箱、范文范例指导参考word版整理到开关箱分三个层次逐级配送电力。开关箱作为末级配电装置，与用电设备之间必须实行“一机、一箱、一闸、一漏、一锁”每一台用电设备必须有自己专用的控制开关箱，而每一个开关箱只能用于控制一台用电设备。不允许一箱多用的现象发生。﹙3﹚配电箱采用二级漏电保护系统二级漏电保护系统是指在整个的施工现场临时用电过程中，总配电箱中必须装设漏电开关，所有开关箱中也必须装设漏电开关。通过合理选择总配电箱和开关箱中漏电开关的额定动作时间值，可实现分级、分段漏电保护功能，从确保防止人身间接接触电危害角度出发，设置于开关箱中的漏电开关，额定漏电动作应不大于30mA，额定动作时间应小于0.1S，潮湿场所漏是动作电流应小于15mA，额定漏电动作时间小于0.1S，在建筑施工用电工程中，采用TN—S接地，接零保护系统和漏电保护系统，可以形成一个覆盖整个施工现场防止人身触电的安全保护系统。﹙4﹚本工程配电线路全部采用加套管直埋。范文范例指导参考word版整理四、施工机械设备参数表序号机械名称设备型号及铭牌参数设备数量功率型号电压功率因数1塔吊QTZ-315型、380V0.861台21KW2电焊机交支流两用BX-100型0.862台15KW3搅拌机JZC350380V0.862台11KW4振动器50型、20型2.2KW380V0.865台11KW5钢筋切断机6-40型380V0.861台4KW6钢筋弯曲机GW40型380V0.861台4KW7钢筋调直机GZ-1500380V0.861台7.5KW8电锯380V0.861台3KW9平板振动器380V0.861台3KW10打夯机Y90S-45.5KW380V0.861台2.2KW11水泵CW501.5KW380V0.861台1.5KW12室内照明KW1KW13室外照明15KW1815KW总功率合计：110.2kw范文范例指导参考word版整理五、用电负荷计算（1）现场所有用电设备总容量及计算负荷因该用电工程电气设备组成一个同设备组18台，施工机械种类比较多，由于建筑施工的特殊性，有的设备连续工作，有的断续工作。根据总功率与计算功率之比，总需要系数为kx=1综合功率因数cosφ=0.86，对于配电线路干线来说同系数KW=1总计算负荷为：Pj=KxΣpe=1×(21+2×7.5+2×5.5+4+4+3+5×2.2+2.2+2×7.5+7.5+3+1.5+6+6)=1×11...
