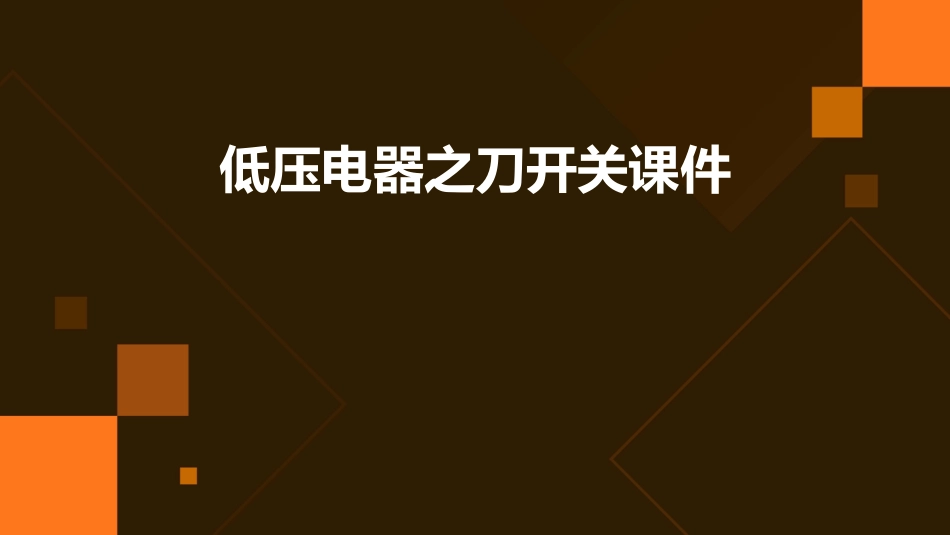

低压电器之刀开关课件VIP免费

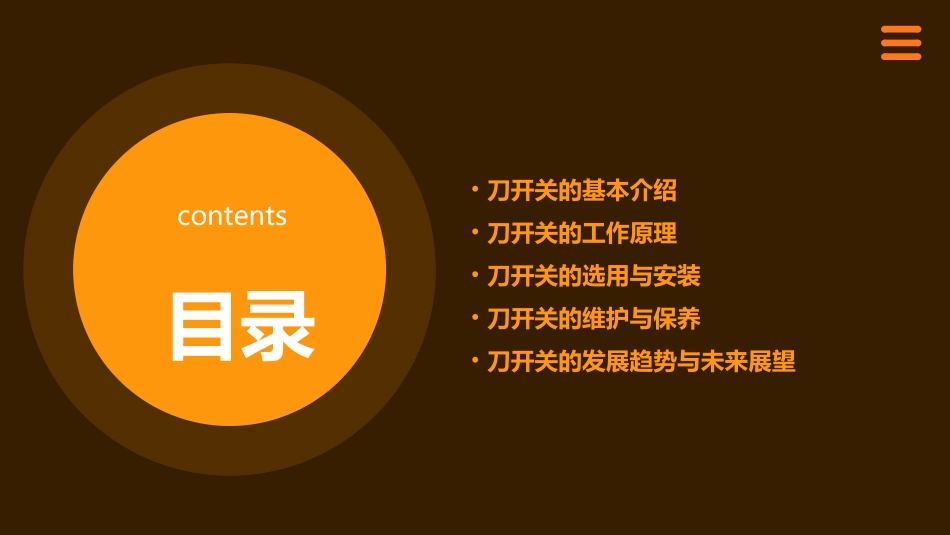

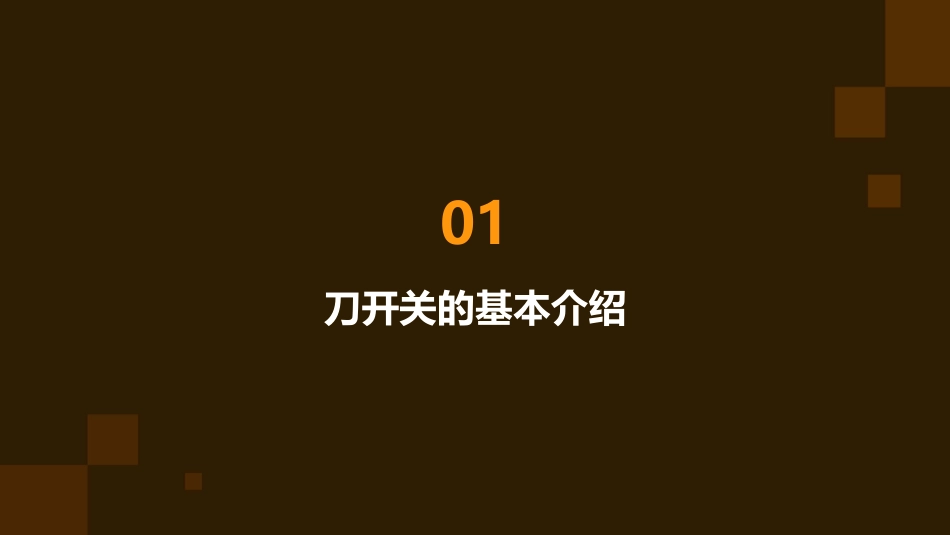

低压电器之刀开关课件目录contents•刀开关的基本介绍•刀开关的工作原理•刀开关的选用与安装•刀开关的维护与保养•刀开关的发展趋势与未来展望01刀开关的基本介绍总结词刀开关是一种用于手动操作的低压电器，具有结构简单、操作方便、价格低廉等特性。详细描述刀开关是一种由刀片和固定触点组成的开关，通常用于电路的接通和断开。它具有结构简单、操作方便、价格低廉等优点，因此在低压配电系统中广泛应用。定义与特性总结词刀开关有多种类型，包括普通刀开关、熔断器式刀开关、隔离刀开关等，每种类型都有其特定的应用场景和特点。普通刀开关是最基本的类型，主要用于电路的接通和断开。它具有简单的结构和操作方式，但无灭弧装置，因此不能用于带负载的断开。熔断器式刀开关是将刀开关与熔断器结合在一起的电器，既具有接通和断开电路的功能，又能起到短路保护的作用。这种类型的刀开关具有更好的安全性能。隔离刀开关主要用于隔离电路，即在电路中起到断开和隔离的作用。它通常具有较高的分断能力和灭弧能力，能够保证电路的安全可靠。普通刀开关熔断器式刀开关隔离刀开关种类与分类刀开关适用于各种低压配电系统中的控制和保护电路，具有使用方便、安全可靠、经济实惠等优势。刀开关广泛应用于各种低压配电系统中的控制和保护电路，如电动机的控制、照明电路的保护等。刀开关具有使用方便、安全可靠、经济实惠等优势。由于其结构简单、操作方便，使得安装和维护成本较低。同时，由于其具有较高的分断能力和灭弧能力，能够保证电路的安全可靠。此外，由于其价格低廉，也使得它在低压配电系统中具有广泛的应用前景。总结词应用场景优势应用场景与优势02刀开关的工作原理刀开关的触头系统通常采用双断点触头，具有较大的通断能力。刀开关的操作机构可以是手柄操作、杠杆操作或电动操作，根据实际需要选择。刀开关是一种简单的开关电器，由操作机构、触头系统和灭弧装置组成。电路结构当刀开关合闸时，触头在操作机构的带动下闭合，电路接通。当刀开关分闸时，触头在操作机构的带动下断开，电路断开。在刀开关的分闸过程中，可能会产生电弧，因此需要设置灭弧装置来熄灭电弧。工作过程工作参数额定电流刀开关在规定条件下能够长期通过的最大电流。短路电流刀开关在规定条件下能够通过的最大短路电流。操作机构刀开关的操作机构应满足快速、可靠、安全的要求，能够实现分合闸操作。03刀开关的选用与安装额定电流与电压极数与位数操作方式隔离要求选用原则01020304根据电路的额定电流与电压选择合适的刀开关，确保其能够承受电路的工作电流与电压。根据电路的极数与位数选择相应的刀开关，以确保其能够正确地控制电路的通断。根据需要选择手动或自动操作的刀开关，以满足不同的控制需求。考虑是否需要刀开关具有隔离功能，以确保电路的安全与稳定。准备安装刀开关所需的工具与材料，如螺丝刀、导线、绝缘胶带等。准备工具与材料检查刀开关的外观是否完好，无损坏或裂痕，确保其质量合格。检查刀开关选择合适的安装位置，确保刀开关能够方便操作且不影响其他电器元件的工作。安装位置选择将刀开关固定在选定的位置，并按照电路图进行接线，确保接线的正确性与可靠性。固定与接线安装步骤在安装与操作过程中，应遵循安全操作规程，确保人员安全与设备完好。安全操作检查与维护避免过载遵循标准与规范定期对刀开关进行检查与维护，及时发现并处理潜在的问题，确保其正常工作。避免刀开关在过载情况下工作，以免造成设备损坏或引发安全事故。在选用、安装及使用过程中，应遵循相关标准与规范，确保刀开关的正常使用与安全性。注意事项04刀开关的维护与保养检查刀开关的触头是否松动、脱落或烧蚀，以及操作机构是否正常工作。每日检查保持清洁紧固螺丝定期清除刀开关上的灰尘和污垢，保持其良好的绝缘性能和散热性能。定期检查并紧固刀开关的固定螺丝，确保其牢固可靠。030201日常维护定期检查并调整触头的位置，确保其接触良好，无偏移或松动。触头调整定期对刀开关的操作机构进行润滑，以减少磨损和卡涩。润滑操作机构定期检查刀开关的绝缘材料是否有老化或破损现象，如有需要应及时...
