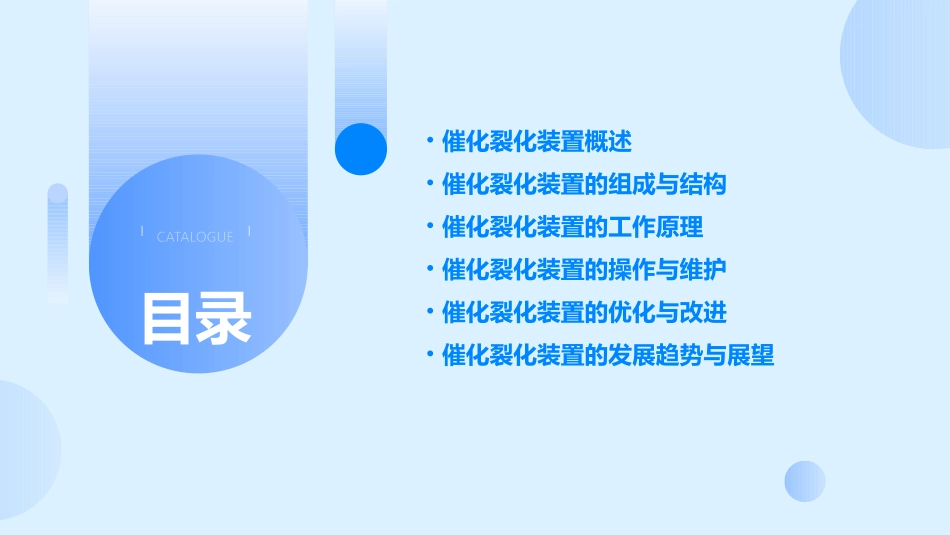

催化裂化装置简介CATALOGUE目录•催化裂化装置概述•催化裂化装置的组成与结构•催化裂化装置的工作原理•催化裂化装置的操作与维护•催化裂化装置的优化与改进•催化裂化装置的发展趋势与展望催化裂化装置概述01CATALOGUE催化裂化装置是一种石油炼制过程中的重要设备，通过催化剂的作用将重质油转化为轻质油，同时生产出裂化气和焦炭。主要功能是将重质油裂化成轻质油，提高石油的利用价值，同时为化工行业提供原料。定义与功能功能定义通过催化裂化，重质油得以转化为轻质油，提高了石油的利用率和经济效益。提高石油利用率化工原料供应环保意义催化裂化装置产生的裂化气和焦炭可作为化工行业的原料，为化工行业的发展提供支持。催化裂化过程中产生的焦炭可以回收利用，减少对环境的污染。030201催化裂化装置的重要性适用于处理重质油，但催化剂磨损较大，操作温度较高。固定床催化裂化装置催化剂与原料油接触良好，转化率高，但操作复杂，催化剂磨损较大。流化床催化裂化装置操作简单，催化剂利用率较高，但反应温度较高，需要处理大量废气。移动床催化裂化装置适用于处理劣质重油，转化率高，但操作条件苛刻，技术难度较大。悬浮床催化裂化装置催化裂化装置的种类与特点催化裂化装置的组成与结构02CATALOGUE反应部分是催化裂化装置的核心部分，用于实现原料油在催化剂作用下的裂化反应。用于烧焦催化剂上积聚的焦炭，恢复催化剂的活性。将原料油雾化成细小液滴，增加油滴与催化剂的接触面积，提高反应效率。将催化剂从再生器输送到反应器，并收集从反应器溢出的催化剂。反应器再生器原料油喷嘴催化剂循环系统分馏塔回流罐稳定塔油浆储罐分馏部分01020304用于将裂化反应产物分离成不同沸点的油品。用于收集分馏塔顶部的轻组分，作为塔顶回流。进一步分离分馏塔底部的气体，得到干气和液化石油气。储存分馏塔底部的油浆，以便进一步处理或返回装置循环使用。利用不同组分在吸收剂中的溶解度差异，分离干气和液化石油气。吸收塔释放吸收剂中溶解的烃类组分，回收吸收剂。解吸塔对解吸塔顶部的气体进行再吸收，提高液化石油气的回收率。再吸收塔将吸收剂从再吸收塔输送到吸收塔，并收集从解吸塔溢出的吸收剂。吸收剂循环系统吸收稳定部分余热锅炉利用裂化反应和再生过程中产生的热量产生蒸汽。热能回收系统回收装置中的余热，用于预热原料油、再生器烧焦所需的空气等。余热回收部分催化裂化装置的工作原理03CATALOGUE原料油在高温和催化剂的作用下发生裂化反应，将大分子烃类转化为小分子烃类。裂化反应分为热裂化和催化裂化，其中催化裂化具有较高的选择性，主要生成目的产物。催化剂能够降低裂化活化能，提高反应速率和选择性。原料油催化裂化原理不同温度和压力条件下，裂化产物分布不同，通过调整工艺条件可优化产品结构。产品经过分馏和精制处理，可进一步分离和提纯。通过裂化反应，原料油转化为气体、汽油、柴油和重质油等产品。产品形成原理催化裂化过程中产生大量热量，需要进行余热回收以降低能耗。余热可用于产生蒸汽、预热原料和回收利用等，提高装置热效率。余热回收系统一般采用高温省煤器、余热锅炉等设备进行热量回收和利用。余热回收原理催化裂化装置的操作与维护04CATALOGUE确保装置各部件正常，无安全隐患，准备好所需工具和材料。启动前检查启动操作正常操作停机操作按照规定的启动顺序和步骤进行操作，注意控制温度、压力等参数。保持装置在正常工作状态，监控各项参数，及时调整。按照规定的停机顺序和步骤进行操作，确保安全停车。操作规程检查加热炉火嘴燃烧情况，调整燃料气压力和配风。反应温度异常检查压缩机或真空泵的工作情况，调整入口和出口阀门的开度。压力波动检查催化剂的磨损情况，及时更换或补充催化剂。催化剂磨损定期检查管道，清理堵塞物，保持畅通。管道堵塞常见故障与排除定期检查定期清理设备表面污垢、油渍等，保持设备整洁。清洁保养润滑管理安全设施01020403定期检查安全阀、压力表等安全设施，确保其有效性。对装置各部件进行检查，确保正常工作。按照规定对各轴承、链条等部位进行润滑，防止磨损。日常维护与保养催化裂化装置的优...
