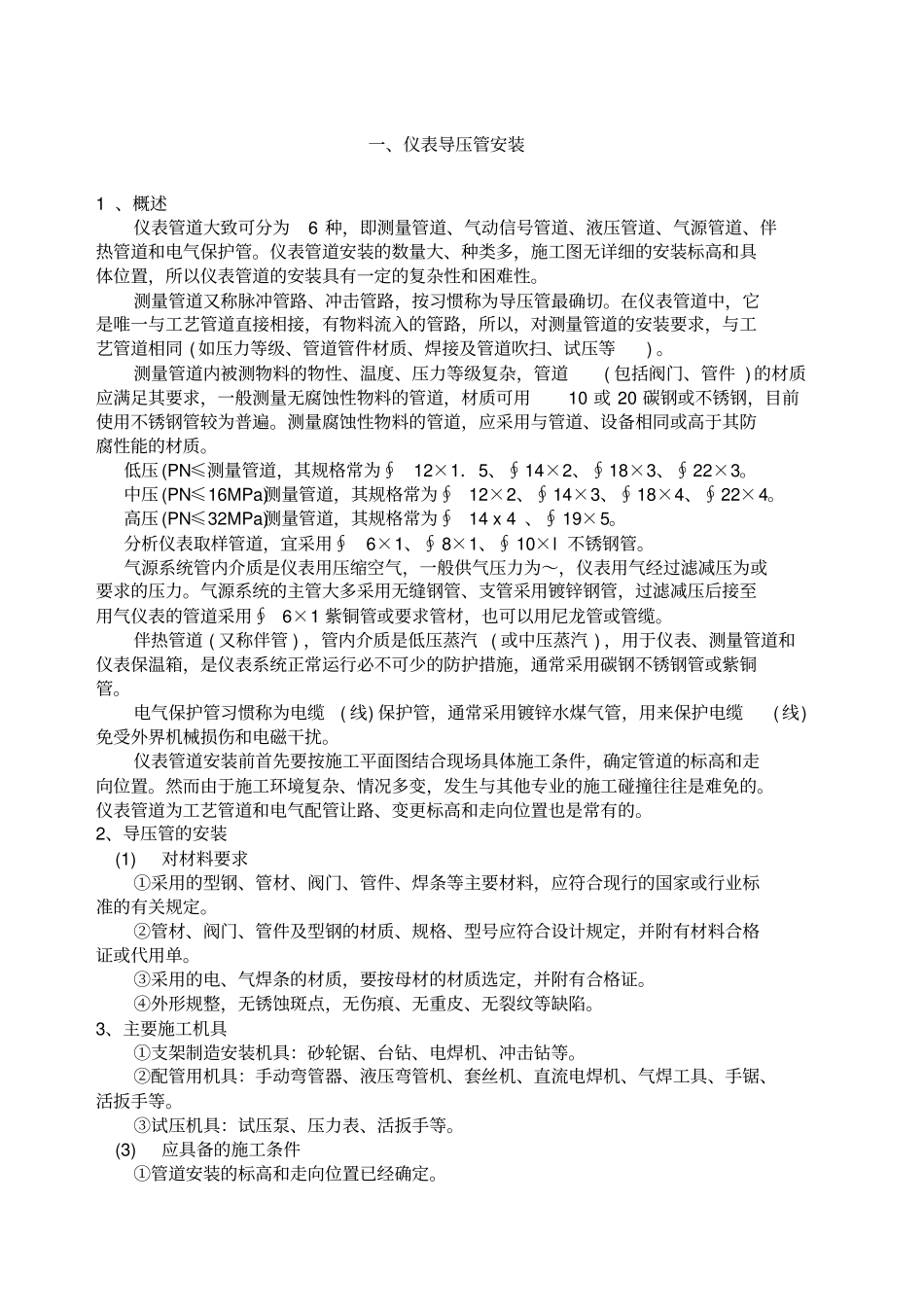

一、仪表导压管安装1、概述仪表管道大致可分为6种，即测量管道、气动信号管道、液压管道、气源管道、伴热管道和电气保护管。仪表管道安装的数量大、种类多，施工图无详细的安装标高和具体位置，所以仪表管道的安装具有一定的复杂性和困难性。测量管道又称脉冲管路、冲击管路，按习惯称为导压管最确切。在仪表管道中，它是唯一与工艺管道直接相接，有物料流入的管路，所以，对测量管道的安装要求，与工艺管道相同(如压力等级、管道管件材质、焊接及管道吹扫、试压等)。测量管道内被测物料的物性、温度、压力等级复杂，管道(包括阀门、管件)的材质应满足其要求，一般测量无腐蚀性物料的管道，材质可用10或20碳钢或不锈钢，目前使用不锈钢管较为普遍。测量腐蚀性物料的管道，应采用与管道、设备相同或高于其防腐性能的材质。低压(PN≤测量管道，其规格常为∮12×1．5、∮14×2、∮18×3、∮22×3。中压(PN≤16MPa)测量管道，其规格常为∮12×2、∮14×3、∮18×4、∮22×4。高压(PN≤32MPa)测量管道，其规格常为∮14x4、∮19×5。分析仪表取样管道，宜采用∮6×1、∮8×1、∮10×l不锈钢管。气源系统管内介质是仪表用压缩空气，一般供气压力为～，仪表用气经过滤减压为或要求的压力。气源系统的主管大多采用无缝钢管、支管采用镀锌钢管，过滤减压后接至用气仪表的管道采用∮6×1紫铜管或要求管材，也可以用尼龙管或管缆。伴热管道(又称伴管)，管内介质是低压蒸汽(或中压蒸汽)，用于仪表、测量管道和仪表保温箱，是仪表系统正常运行必不可少的防护措施，通常采用碳钢不锈钢管或紫铜管。电气保护管习惯称为电缆(线)保护管，通常采用镀锌水煤气管，用来保护电缆(线)免受外界机械损伤和电磁干扰。仪表管道安装前首先要按施工平面图结合现场具体施工条件，确定管道的标高和走向位置。然而由于施工环境复杂、情况多变，发生与其他专业的施工碰撞往往是难免的。仪表管道为工艺管道和电气配管让路、变更标高和走向位置也是常有的。2、导压管的安装(1)对材料要求①采用的型钢、管材、阀门、管件、焊条等主要材料，应符合现行的国家或行业标准的有关规定。②管材、阀门、管件及型钢的材质、规格、型号应符合设计规定，并附有材料合格证或代用单。③采用的电、气焊条的材质，要按母材的材质选定，并附有合格证。④外形规整，无锈蚀斑点，无伤痕、无重皮、无裂纹等缺陷。3、主要施工机具①支架制造安装机具：砂轮锯、台钻、电焊机、冲击钻等。②配管用机具：手动弯管器、液压弯管机、套丝机、直流电焊机、气焊工具、手锯、活扳手等。③试压机具：试压泵、压力表、活扳手等。(3)应具备的施工条件①管道安装的标高和走向位置已经确定。②取源部件及现场二次仪表已经安装就位。③管道支架已安装固定，底漆和面漆按规定涂刷并已干燥。④管内应清扫干净，碳钢管外表面应除锈刷底漆，需要脱脂的管线，应脱脂并检查合格。⑤管材、管件、阀门按设计图纸核对无误，阀门经试压合格。二、导压管及支架安装下料的理论计算1、圆及圆弧我们在几何里学习过角的度量，规定周角的1/360为1度的角，这种用度作为单位来度量角的单位制叫做角度制。下面是常用的另一种度量角的单位制——弧度制。1）弧度制——我们把长度等于半径长的弧所对的圆心角叫做1弧度的角，即用弧度制度量时，这样的圆心角等于1弧度．如图弧的长等于半径R，所对的圆心角∠AOB就是1弧度的角。从这里看出1弧度对应的R就有一定的弧长。2）弧度与角的关系因为半径为R的圆周长为2πR，所以一个周角为2πR/R=2π弧度由此可得弧度与角度的换算关系为：1O=π/180弧度≈弧度如果用R表示圆的半径、L表示这圆上一段AB的长，α表示所对应的弧度数、根据弧度定义就有α=L/RL=αRR=L/α从上述可知弧长L等于弧度α乘以半径R、并知圆心角每10角度对应的弧度是，我们常用的有900、450角下表是它们对应的弧度值。度36001800900600450300弧度2πππ/2π/3π/4π/6常用弧度值900=π/2=157450=π/4=或：角度×=角度弧度值例：一个900角、半径R=100、它的弧长是多少？一个450角、半径R=200、它的弧长是多少？一个850角、半径R=50、它的弧长是多少？一个400角、半径R=10...
