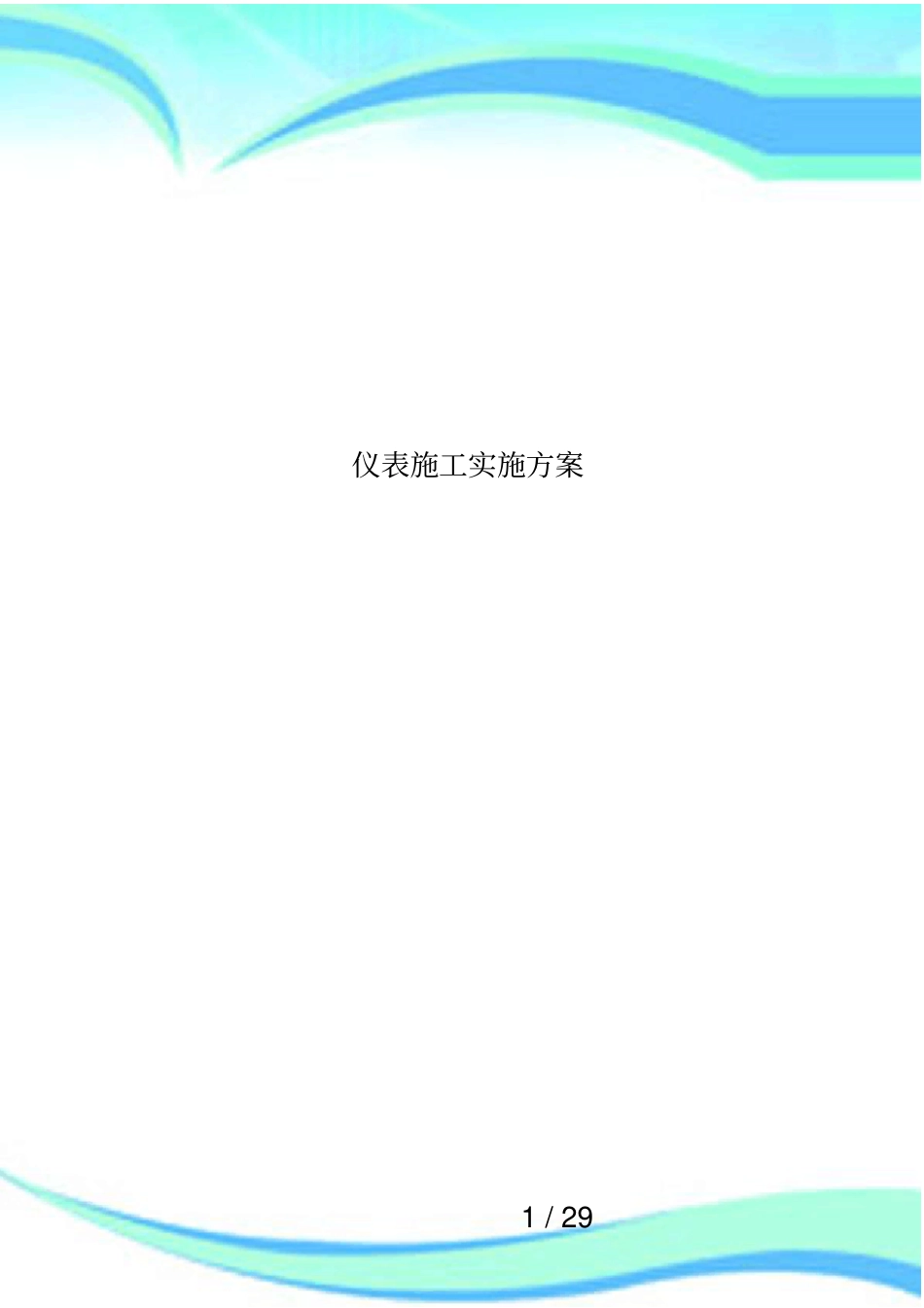

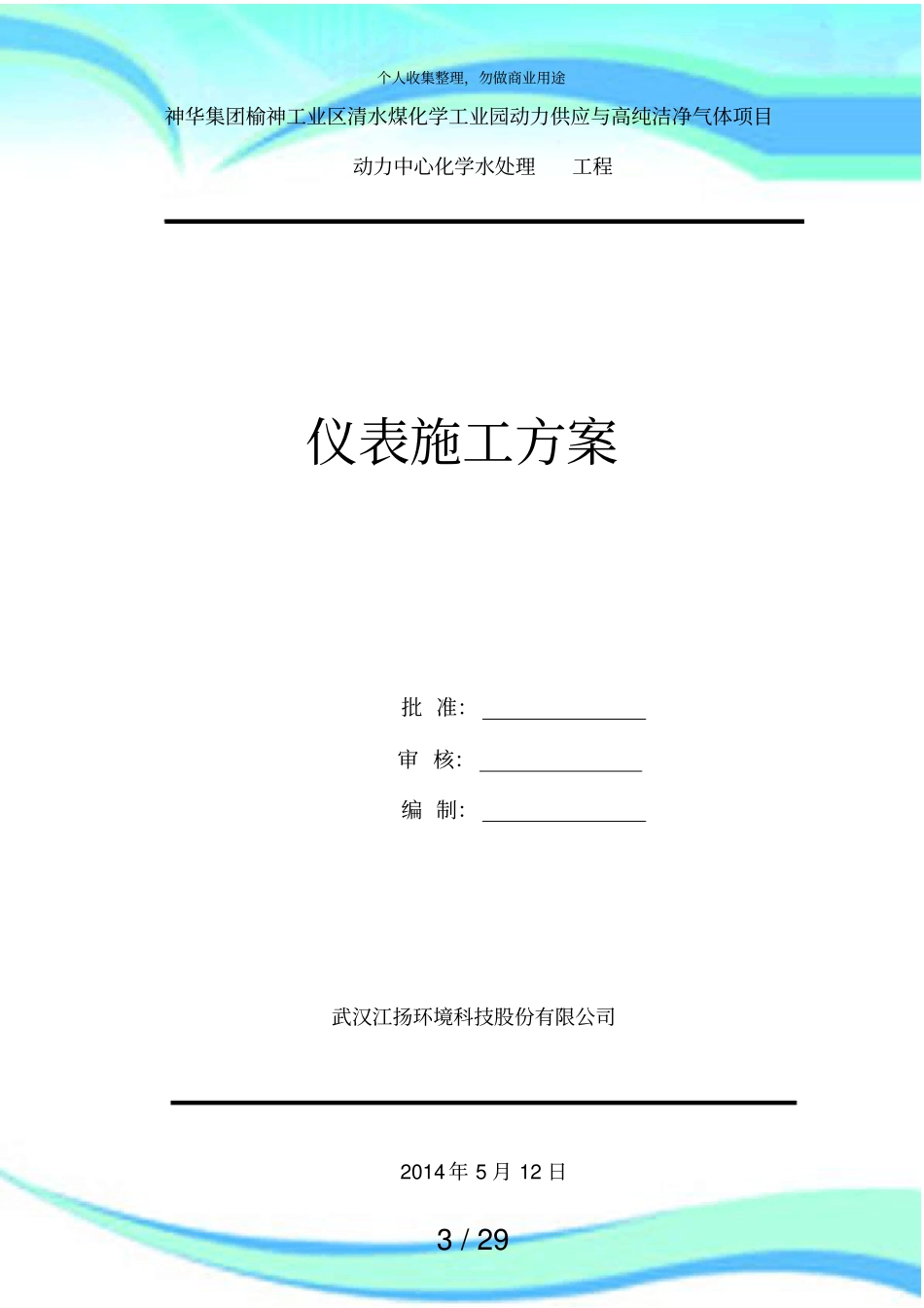

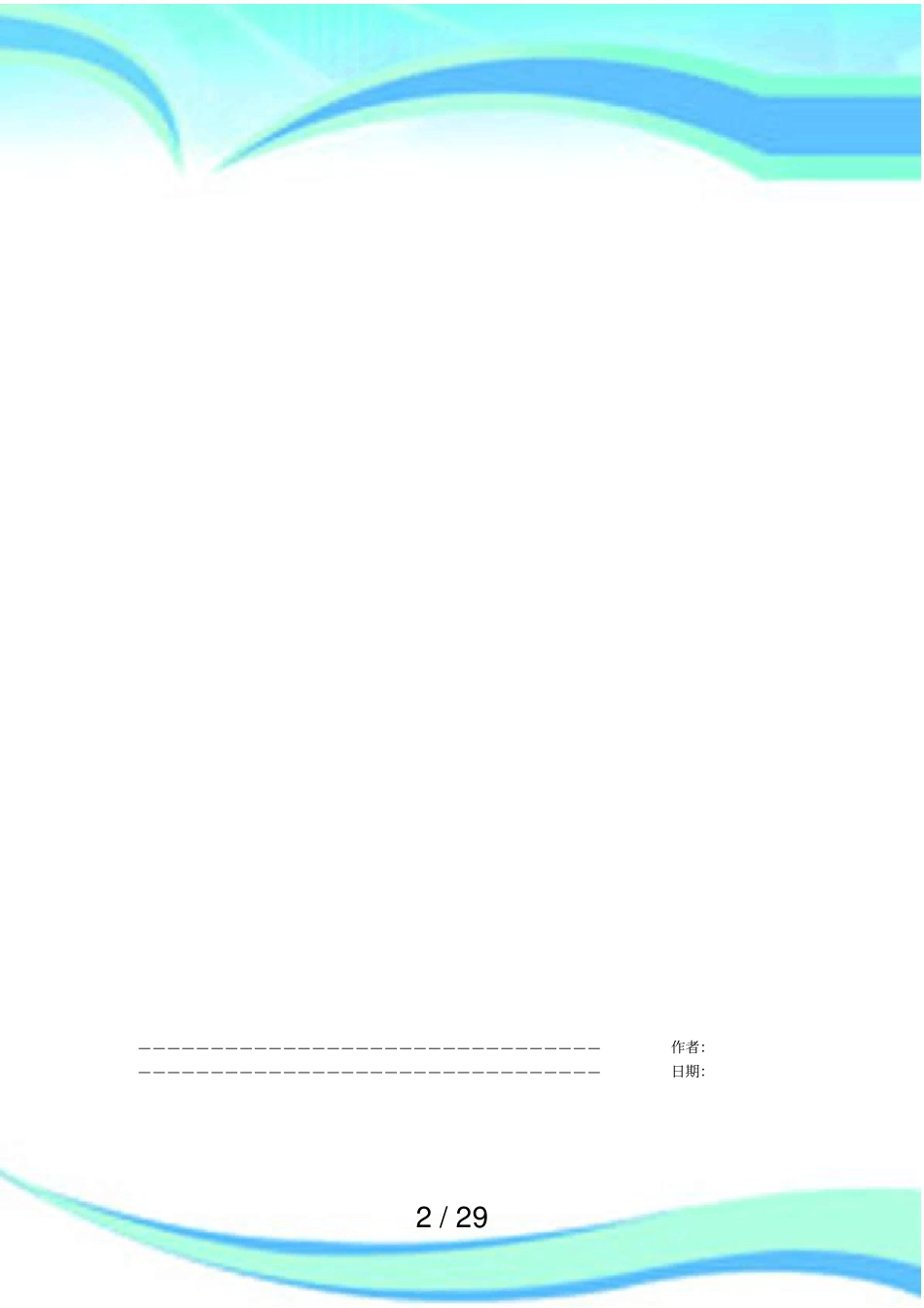

1/29仪表施工实施方案2/29————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/29神华集团榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目动力中心化学水处理工程仪表施工方案批准：审核：编制：武汉江扬环境科技股份有限公司2014年5月12日个人收集整理，勿做商业用途4/29目录个人收集整理，勿做商业用途5/291.工程概况本技术方案适用于神华集团榆神工业区清水煤化学工业园动力供应与高纯洁净气体项目动力中心化学水处理装置中仪表的安装。2.施工准备及施工工艺流程2.1施工依据1)设计图纸及变更2)设备供应商提供的产品说明书3)《自动化仪表安装工程质量检验评定标准》GBJ131－904)《施工现场临时用电安全技术规范》JGJ46—885)《建筑施工高处作业安全技术规范》JGJ80—916)《电力建设施工技术规范第4部分，热工仪表及控制装置》DL5190.4-20127)《自动化仪表工程施工及验收规范》GB50093-20028)《自动化仪表安装工程质量检验评定标准》GB50131-20072.2施工前的准备工作2.2.1、认真熟悉图纸，了解工程中自动化仪表安装工程概况。技术员作好技术交底；2.2.2、配合土建做好保护管预埋及预留孔工作，保证其位置及尺寸正确无误；2.2.3、技术人员结合现场整编制施工方案；2.2.4、根据图纸上报材料计划，及材料进厂报检工作；2.2.5、施工用料及施工机具进场，并且机具性能良好；此工段控制系统的实施须配备满足施工要求的先进的施工机具。无论在现场还是在控制室，拥有必需的机具才可保证施工质量。1)必备控制专业施工常用机械加工设备；2)现场小口径管道施工专用工具；3)现场非焊接管道连接施工专用工具；4)控制室施工用的电气作业专用工具；5)非标准用的过程和电气检测设备；6)满足技术规范要求的电缆标记工具2.2.6、检验用（计量）器具的配备要求个人收集整理，勿做商业用途6/29本工段控制系统的现场控制设备量较多且精度要求高，控制室过程通道也有高精度高分辨率要求。控制系统的内部仪表回路多，联锁控制系统或报警回路要求很高。所以必须配备满足分辨率和精度要求的模拟信号检测设备，数字设备。2.2.7、做好施工临时用电准备工作；2.2.8、人员上岗前技术、安全、环境及职业健康培训工作及安全技术交底；施工技术人员，施工技术工人，对自己的工作、对控制系统构成必须熟悉。必须有组织地进行技术交底，技术培训。1）所有施工技术人员及施工作业者进行上岗前培训，进行工程特点讲解，控制系统构成特点讲解；2）特殊控制系统或检测设备施工前必须进行培训；应该根据施工的不同阶段的特点阶段性地开展培训工作2.2.9、投入工程的设备及原材料报检工作；2.2.10、从事特种作业的上岗人员必须持有效证件上岗；2.2.11、切实有效的现代化施工管理措施采用现代化施工管理措施，保证施工管理的合理，高效。将控制工程实施过程纳入现代控制系统实施管理系统，使施工过程在有效控制下进行。1)制定施工作业记录制度；2)统一施工作业记录形式；3)按制度定时检查作业记录；4)必须适应现代控制系统施工管理的需要，做好技术文本文字处理工作。个人收集整理，勿做商业用途7/292.3施工程序流程引压管仪表设备出库检查电缆桥架、除锈、单体校桥架、取源部DCS数据支架安安装就导压管吹扫、二次防校、接线系统试交工验电缆敷个人收集整理，勿做商业用途8/29图2自控仪表专业主要施工工序流程图2.4施工组织机构仪表技术员材料员质量安全员材料仪表安装组仪表调试组项目施工队个人收集整理，勿做商业用途9/29图1施工组织机构3.施工方法本装置控制系统的实施必须根据按照国家和行业施工质量标准要求进行。当将一个控制系统按设备和作业特征分类，同时参照作业流程实施,有利于作业效率和施工质量。各类作业如下：1)仪表的校验与调整a.温度仪表b.压力仪表c.流量仪表d.物位仪表e.调节阀2)仪表设备安装a.控制室盘、箱、柜、操作台安装b.温度仪表安装c.压力仪表安装d.流量仪表安装e.物位仪表安装f.在线分析及气体检测仪表安装g.调节阀及辅助设备安装3)可编程控制器（PLC）及集散控...
