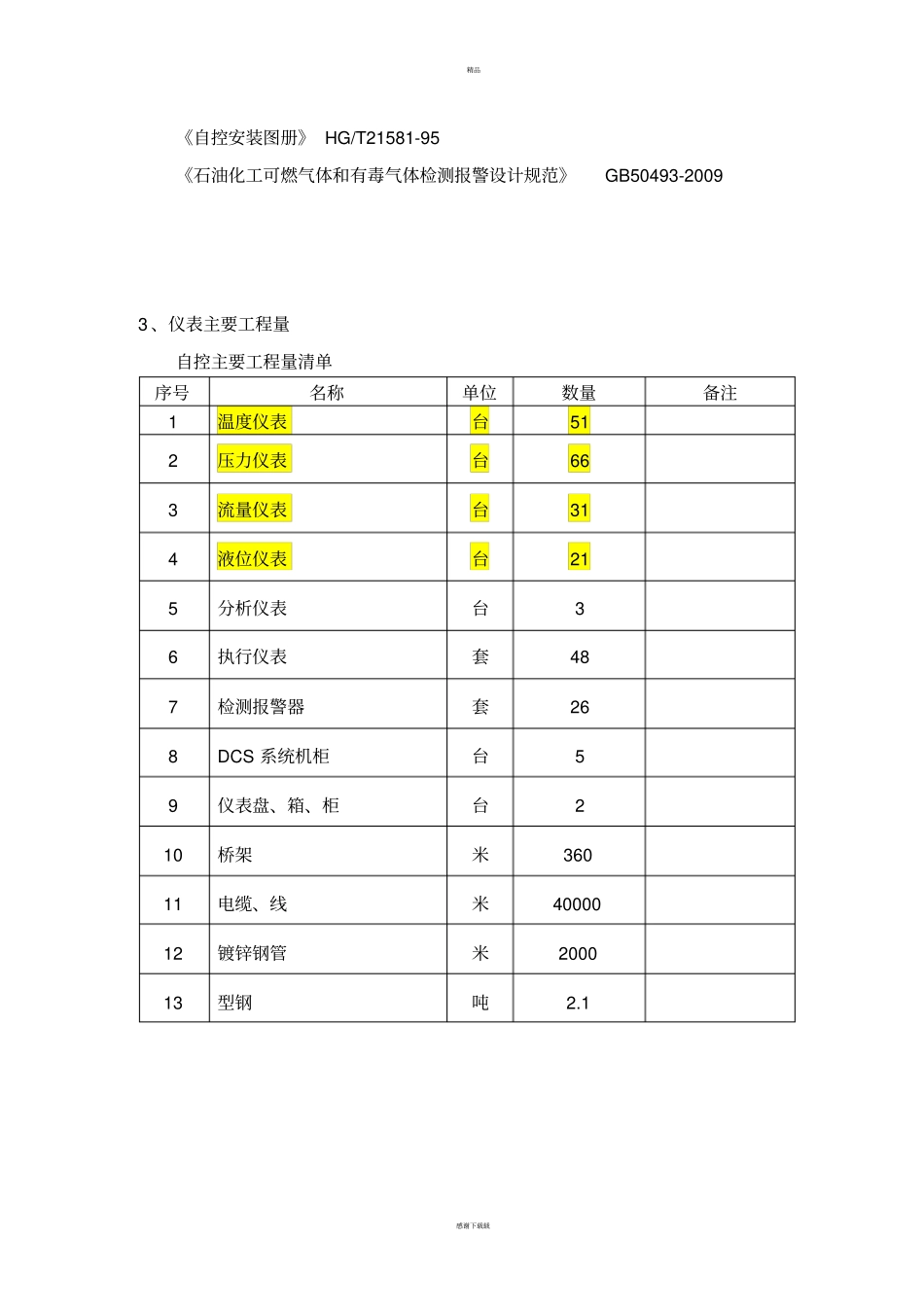

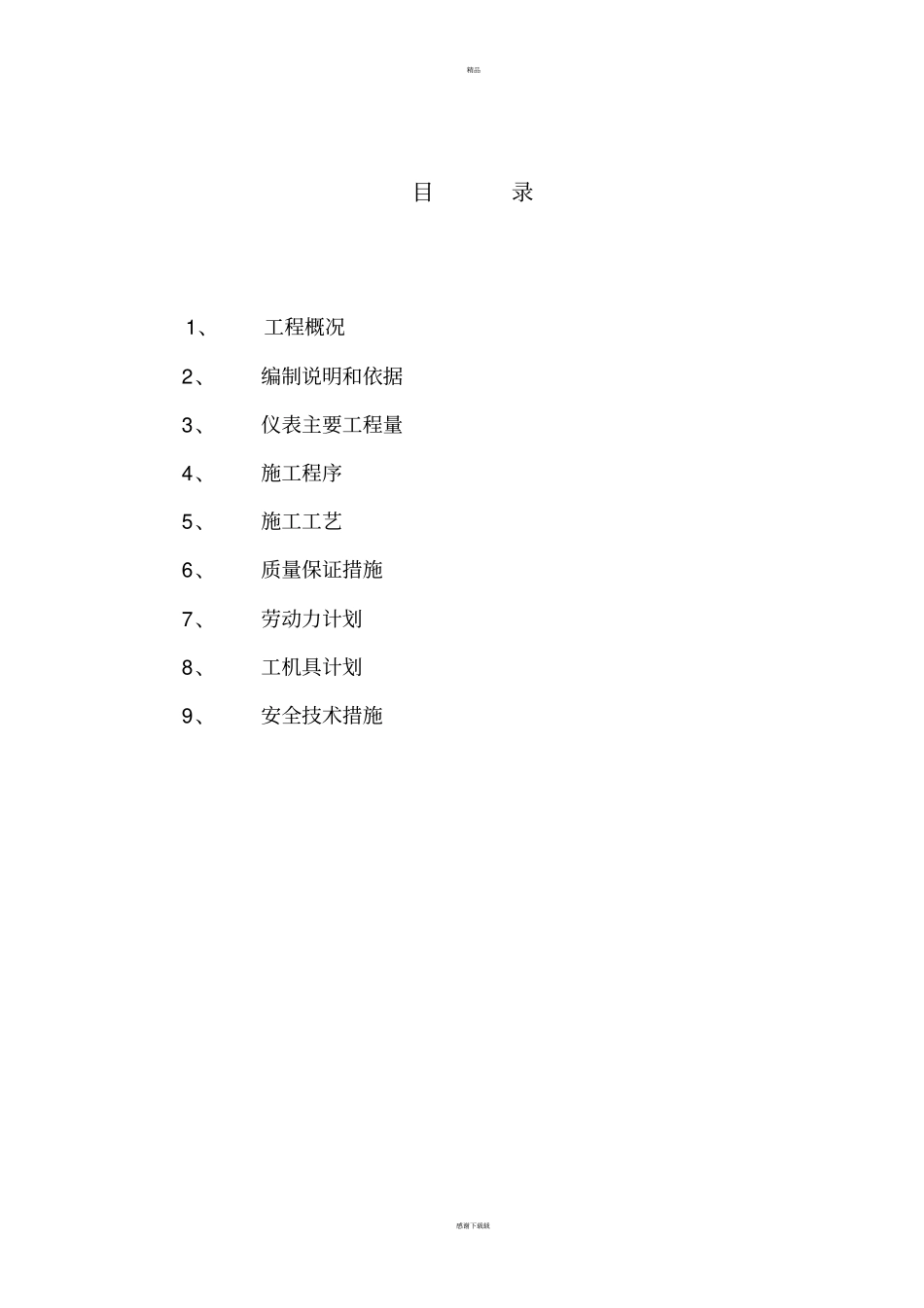

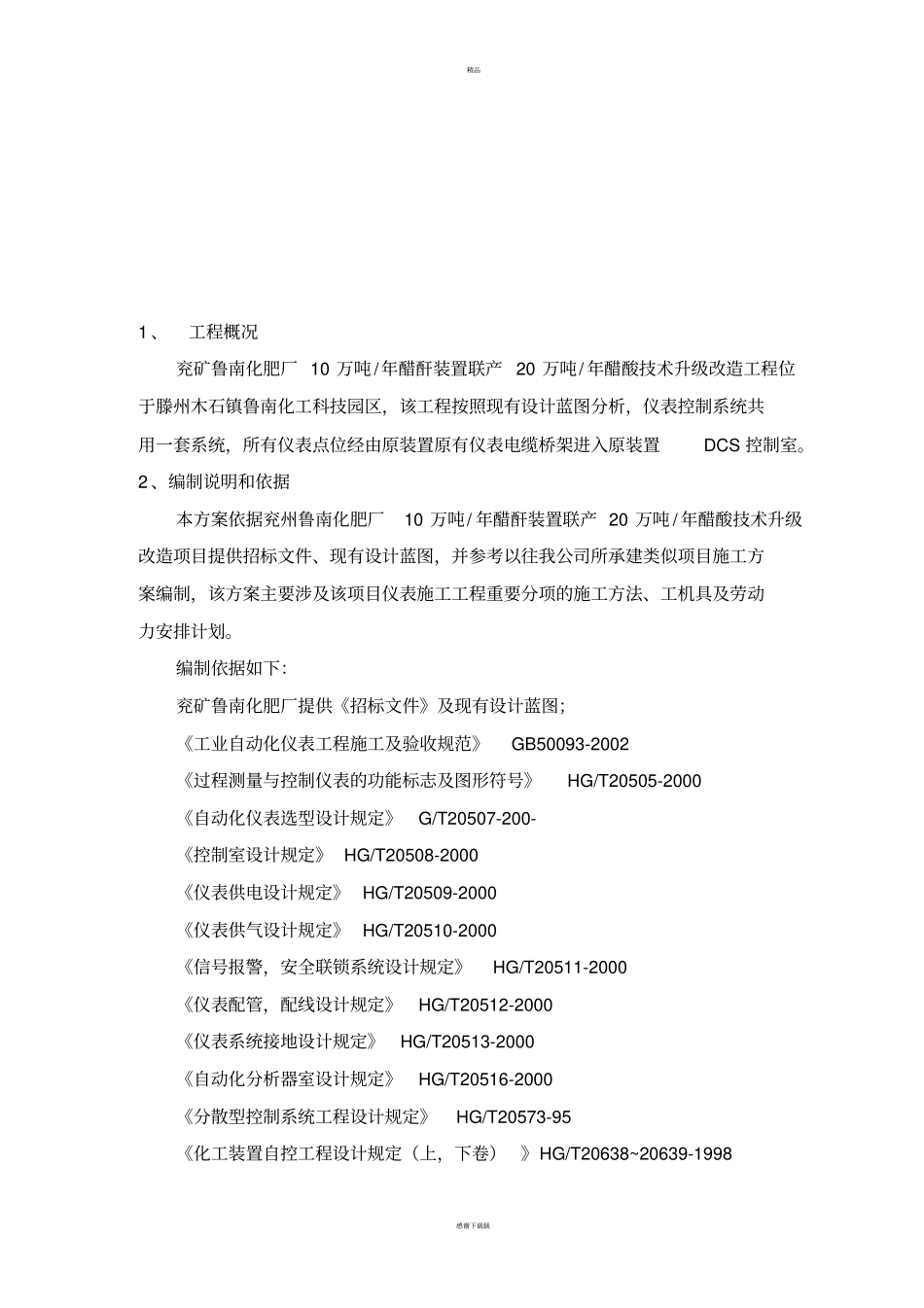

精品感谢下载载目录1、工程概况2、编制说明和依据3、仪表主要工程量4、施工程序5、施工工艺6、质量保证措施7、劳动力计划8、工机具计划9、安全技术措施精品感谢下载载1、工程概况兖矿鲁南化肥厂10万吨/年醋酐装置联产20万吨/年醋酸技术升级改造工程位于滕州木石镇鲁南化工科技园区，该工程按照现有设计蓝图分析，仪表控制系统共用一套系统，所有仪表点位经由原装置原有仪表电缆桥架进入原装置DCS控制室。2、编制说明和依据本方案依据兖州鲁南化肥厂10万吨/年醋酐装置联产20万吨/年醋酸技术升级改造项目提供招标文件、现有设计蓝图，并参考以往我公司所承建类似项目施工方案编制，该方案主要涉及该项目仪表施工工程重要分项的施工方法、工机具及劳动力安排计划。编制依据如下：兖矿鲁南化肥厂提供《招标文件》及现有设计蓝图；《工业自动化仪表工程施工及验收规范》GB50093-2002《过程测量与控制仪表的功能标志及图形符号》HG/T20505-2000《自动化仪表选型设计规定》G/T20507-200-《控制室设计规定》HG/T20508-2000《仪表供电设计规定》HG/T20509-2000《仪表供气设计规定》HG/T20510-2000《信号报警，安全联锁系统设计规定》HG/T20511-2000《仪表配管，配线设计规定》HG/T20512-2000《仪表系统接地设计规定》HG/T20513-2000《自动化分析器室设计规定》HG/T20516-2000《分散型控制系统工程设计规定》HG/T20573-95《化工装置自控工程设计规定（上，下卷）》HG/T20638~20639-1998精品感谢下载载《自控安装图册》HG/T21581-95《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-20093、仪表主要工程量自控主要工程量清单序号名称单位数量备注1温度仪表台512压力仪表台663流量仪表台314液位仪表台215分析仪表台36执行仪表套487检测报警器套268DCS系统机柜台59仪表盘、箱、柜台210桥架米36011电缆、线米4000012镀锌钢管米200013型钢吨2.1精品感谢下载载4、施工程序主要采用如下施工工序：否否否否否否否材料设备验收仪表单体调校桥架敷设或接线箱安装盘柜台安装调校合格保温（保护箱）、现场仪表安装检验合格气源管敷设穿线管配制电缆敷设检验合格现场校接线检验合格接地系统安装检验合格施工技术准备精品感谢下载载否否否否否否否5、施工工艺5.1施工准备5.1.1技术准备5.1.1.1仪表安装开工前依据施工合同、施工图纸、技术规范、厂家随机资料和施工组织设计编制仪表施工技术方案。5.1.1.2施工图纸到现场后，施工技术人员要认真审图，将图纸中存在的问题尽可能在设计交底时提出，并在施工前解决，为班组顺利施工创造条件。5.1.1.3施工技术人员在施工前对全体施工人员进行施工技术方案、施工工序交底和HSE技术交底。检验合格导压管敷设检验合格管线吹扫、试压、气密检验合格配合单机试车检验合格检验合格报警联锁试验检验合格配合控制室电缆接线检验合格仪表系统调试检验合格联动试车精品感谢下载载5.2人员准备选择合格、称职、经验丰富的施工技术人员；选择有施工经验并持有有效资格证书和上岗作业证的焊工。5.3器材准备5.3.1按照施工图纸在施工前对仪表设备、材料和管件等进行核对检查；其规格、型号、材质、数量、压力等级等应符合设计和规范要求，外观无损坏、损伤等缺陷。合格证与鉴定证书齐备，随机资料和附件齐全。5.3.2做好乙供材料的采购工作，严把材料检验质量关，通过正当渠道购买材料，保证所购材料材质证、合格证齐全，并及时跟踪仪表设备和甲供主材的到货信息。5.4施工工机具和标准仪器的准备5.4.1按照仪表设备种类和信号类型，准备先进的仪表校验仪器，保证仪器在有效期内，并在施工开始前到位。5.4.2现场、预制场配备足够的仪表施工机具，做好施工前的准备工作5.5仪表盘、DCS机柜、操作站的安装5.5.1型钢底座的安装5.5.1.1仪表盘、DCS机柜、操作站等型钢底座的制作尺寸，应与仪表盘、机柜、操作站相符。5.5.1.2型钢底座选用槽钢制作，其制作应平直牢固，外形尺寸与盘、柜尺寸应一致，其偏差值应符合下列规定：1)相邻两盘、柜、台之间的接缝的间隙不大于2mm；2)直线度偏差为1/1000，总长超过5m时，最大偏差为5mm；水平方向倾斜度不超过1/1000，全长超过5m时，最大倾斜度...
