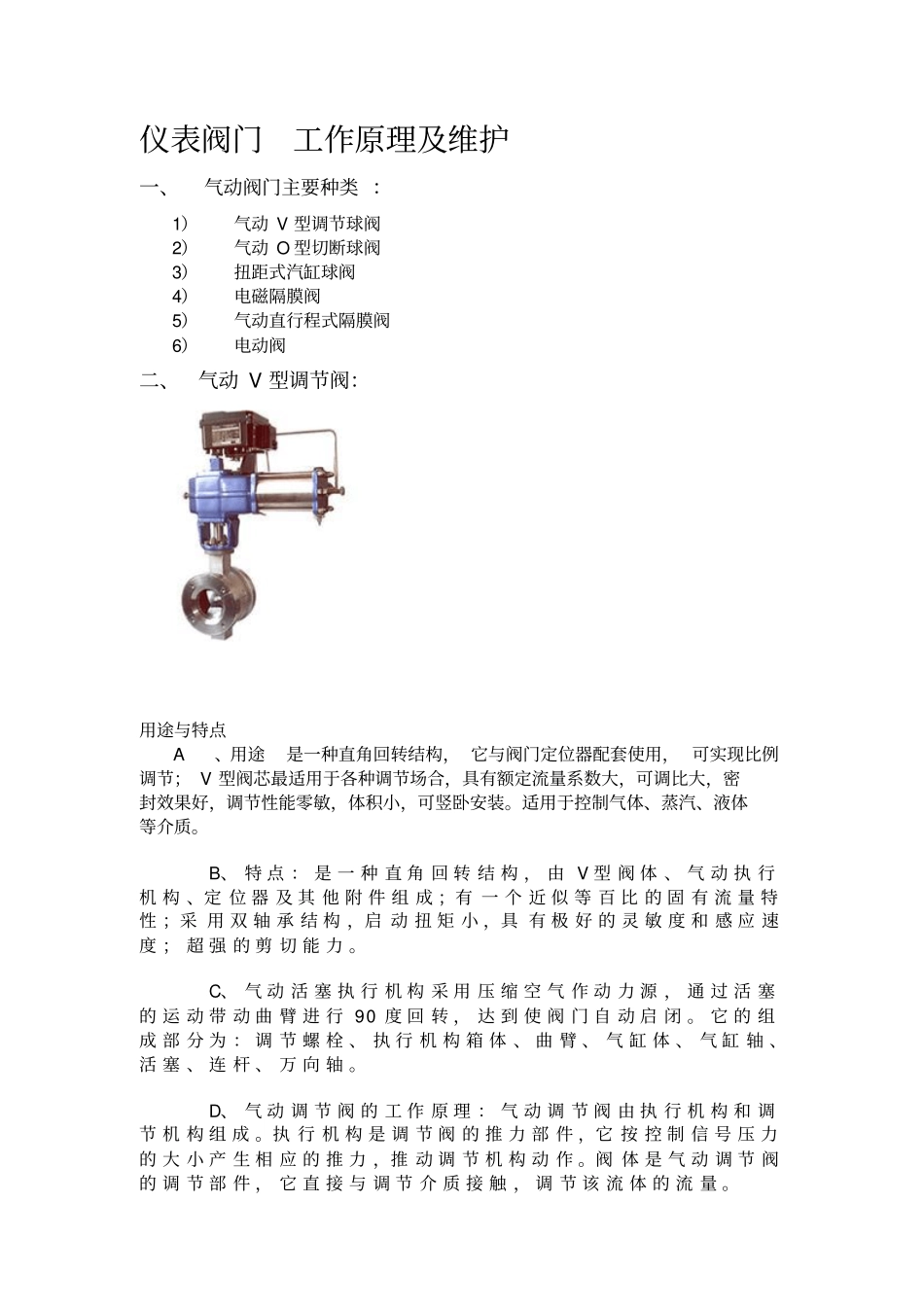

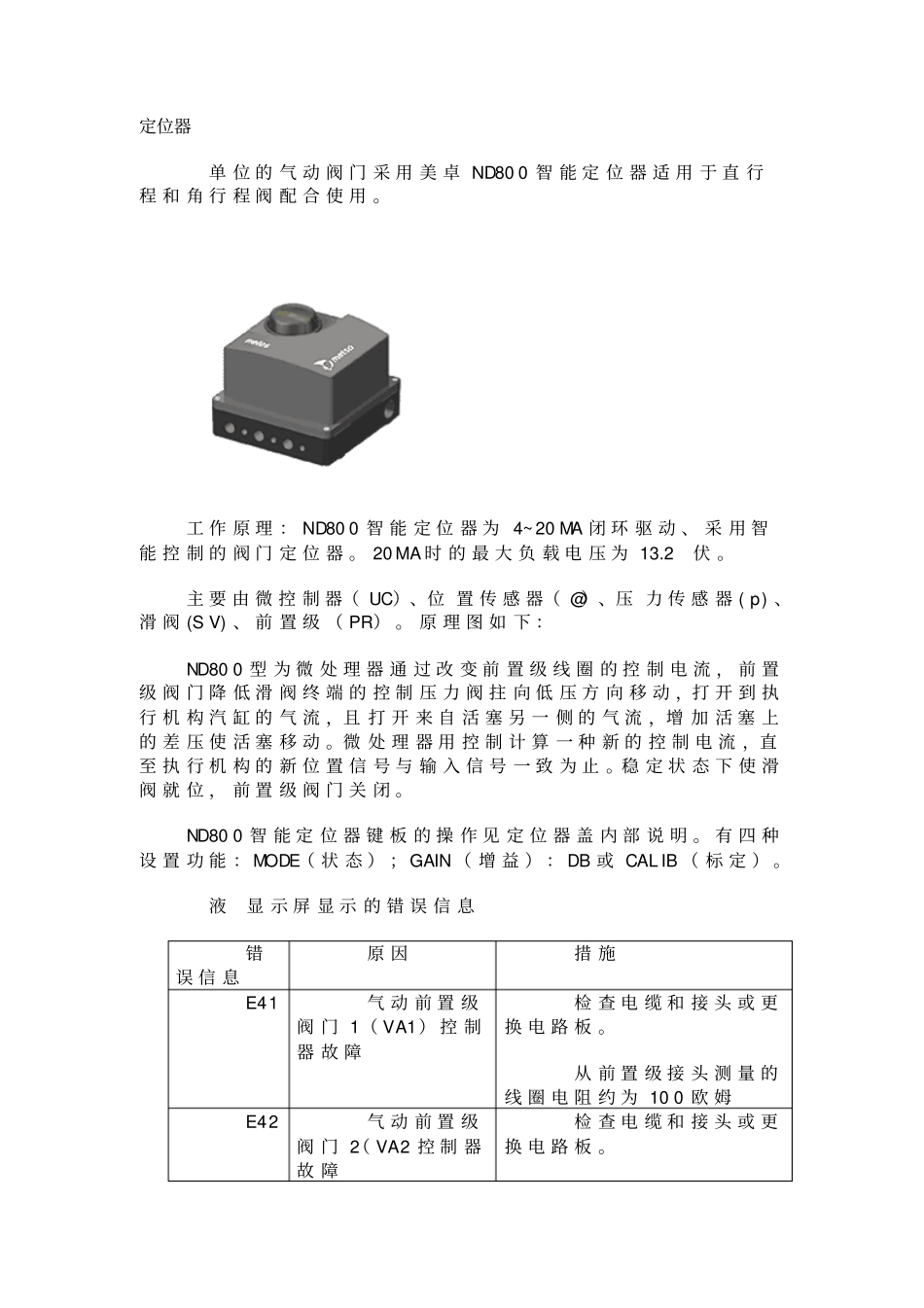

仪表阀门工作原理及维护一、气动阀门主要种类：1）气动V型调节球阀2）气动O型切断球阀3）扭距式汽缸球阀4）电磁隔膜阀5）气动直行程式隔膜阀6）电动阀二、气动V型调节阀：用途与特点A、用途是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节；V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。B、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；超强的剪切能力。C、气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。D、气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。定位器单位的气动阀门采用美卓ND800智能定位器适用于直行程和角行程阀配合使用。工作原理：ND800智能定位器为4~20MA闭环驱动、采用智能控制的阀门定位器。20MA时的最大负载电压为13.2伏。主要由微控制器（UC）、位置传感器（@）、压力传感器(p)、滑阀(SV)、前置级（PR）。原理图如下：ND800型为微处理器通过改变前置级线圈的控制电流，前置级阀门降低滑阀终端的控制压力阀拄向低压方向移动，打开到执行机构汽缸的气流，且打开来自活塞另一侧的气流，增加活塞上的差压使活塞移动。微处理器用控制计算一种新的控制电流，直至执行机构的新位置信号与输入信号一致为止。稳定状态下使滑阀就位，前置级阀门关闭。ND800智能定位器键板的操作见定位器盖内部说明。有四种设置功能：MODE（状态）；GAIN（增益）：DB或CALIB（标定）。液显示屏显示的错误信息错误信息原因措施E41气动前置级阀门1（VA1）控制器故障检查电缆和接头或更换电路板。从前置级接头测量的线圈电阻约为100欧姆E42气动前置级阀门2（VA2控制器故障检查电缆和接头或更换电路板。从前置级接头测量的线圈电阻约为100欧姆E51位置反馈ADC下限故障检查定位器的安装情况：轴上的标记必须在右边；检查电缆、接头、位置传感器转动范围或更换电路板。逆时针方向将位置反馈轴转动10度，然后使定位器冷启动。E52位置反馈ADC上限故障检查定位器的安装情况：轴上的标记必须在右边；检查电缆、接头、位置传感器转动范围或更换电路板。顺时针方向将位置反馈轴转动10度，然后使定位器冷启动。气动调节阀常见故障的原因及处理方法：1）检查气源是否正常，正常时压力应为5KG左右，如压力不正常应检查总的气源过滤器是否正常。2）给信号是否正常，定位器的信号是（DC4~~20MA）的电流信号。3）检查执行机构是否漏气，当执行机构漏气时阀门会出现关不死，动作慢等情况。4）检查定位器与执行机构的连接工字销，是否脱落，当脱落会引起阀门的不正常动作。5）检查定位器，当手动扳动阀门很灵活时，自动不动作时，应检查定位器是否正常。6）检查阀体，手工不能扳动阀门灵活转动时，估计阀体可能卡死。三、气动O型切断球阀：用途与特点1.气动O型切断球阀是一种旋转式球阀，与二位五通电磁阀配套使用可实现远程切断控制，具有结构简单、动作可靠、密封性能好、额定流量系数大、安装维护方便等优点。可广泛应用于石油、造纸、冶金、食品等工业部门的过程控制系统.2.是一种直角回转结构，由O型阀、气动执行机构、二位五通电磁阀、两位控制箱配套使用，可实现开关控制；有一个快开的流量特性；可以双向密封，超强的剪切能力两位控制箱接线图气动调节阀常见故障的原因及处理方法：1）检查气源是否正常，正常时压力应为5KG左右，如压力不正常应检查总的气源过滤器是否正常。2）检查阀体，手工不能扳动阀门灵活转动时，估计阀体可能卡死。3）检查电磁阀线圈是否正常，应有电阻，并且通24V电时，应有磁性，如电磁阀换向不灵活，则可能电磁阀...
