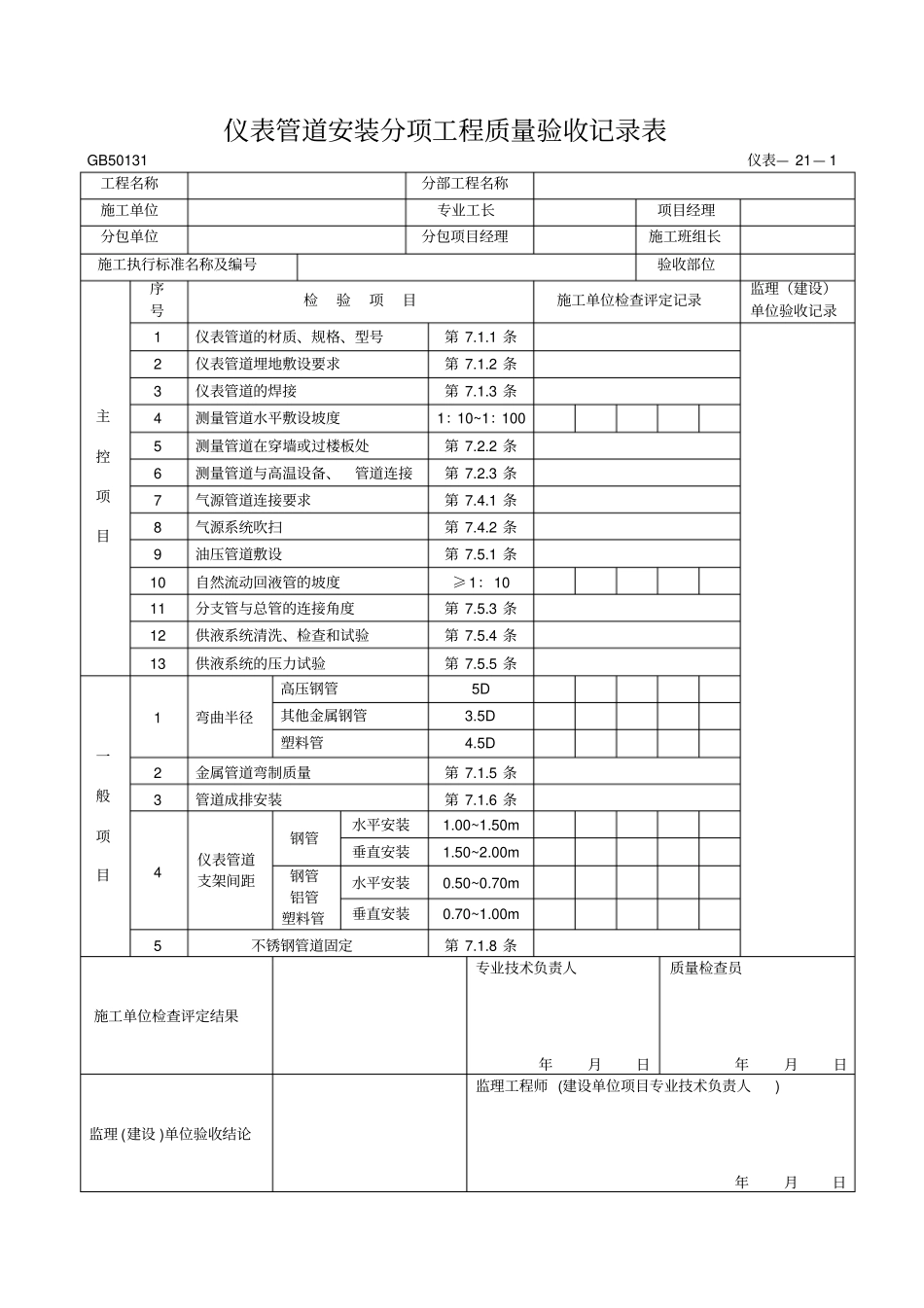

仪表管道安装分项工程质量验收记录表GB50131仪表—21—1工程名称分部工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号验收部位主控项目序号检验项目施工单位检查评定记录监理（建设）单位验收记录1仪表管道的材质、规格、型号第7.1.1条2仪表管道埋地敷设要求第7.1.2条3仪表管道的焊接第7.1.3条4测量管道水平敷设坡度1：10~1：1005测量管道在穿墙或过楼板处第7.2.2条6测量管道与高温设备、管道连接第7.2.3条7气源管道连接要求第7.4.1条8气源系统吹扫第7.4.2条9油压管道敷设第7.5.1条10自然流动回液管的坡度≥1：1011分支管与总管的连接角度第7.5.3条12供液系统清洗、检查和试验第7.5.4条13供液系统的压力试验第7.5.5条一般项目1弯曲半径高压钢管5D其他金属钢管3.5D塑料管4.5D2金属管道弯制质量第7.1.5条3管道成排安装第7.1.6条4仪表管道支架间距钢管水平安装1.00~1.50m垂直安装1.50~2.00m钢管铝管塑料管水平安装0.50~0.70m垂直安装0.70~1.00m5不锈钢管道固定第7.1.8条施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)年月日仪表管道安装分项工程质量验收记录表GB50131仪表—21—2工程名称分部工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标准名称及编号验收部位一般项目序号检验项目施工单位检查评定记录监理（建设）单位验收记录6测量油类或易燃易爆物质的测量管道与热表面的距离≥150mm7测量管道与微压计之间软管连接处的距离150~200mm8控制室内的气源总管坡度1：5009气源管道安装第7.4.4条10贮液箱的安装位置第7.5.6条11集气处设置位置第7.5.7条12仪表管道焊接部位的涂漆第10.2.2条13碳钢仪表管道、设备底座、支架电缆槽、保护管防腐第10.2.3条施工单位检查评定结果专业技术负责人年月日质量检查员年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)年月日
