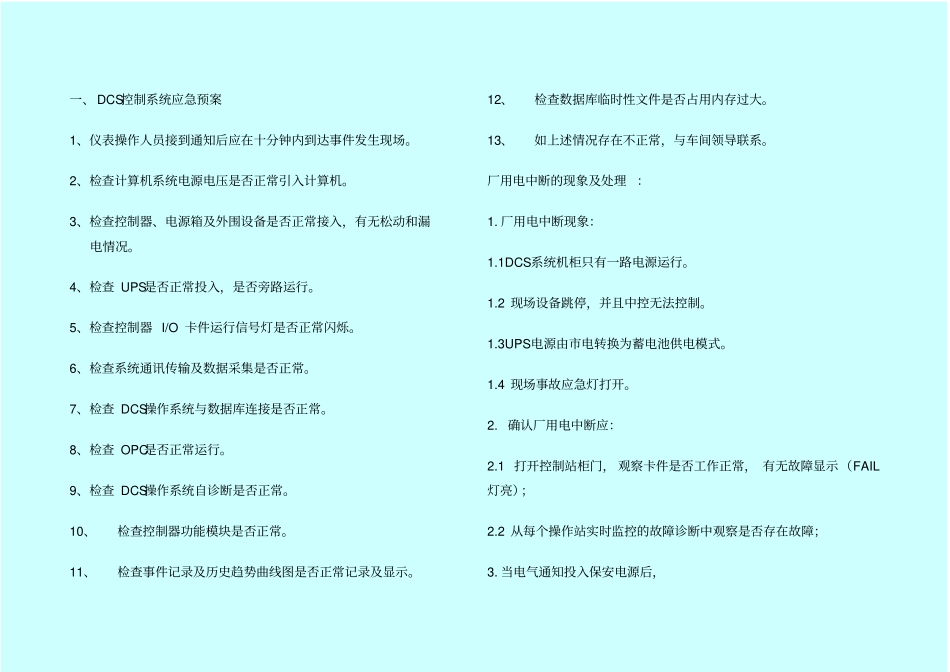

一、DCS控制系统应急预案1、仪表操作人员接到通知后应在十分钟内到达事件发生现场。2、检查计算机系统电源电压是否正常引入计算机。3、检查控制器、电源箱及外围设备是否正常接入，有无松动和漏电情况。4、检查UPS是否正常投入，是否旁路运行。5、检查控制器I/O卡件运行信号灯是否正常闪烁。6、检查系统通讯传输及数据采集是否正常。7、检查DCS操作系统与数据库连接是否正常。8、检查OPC是否正常运行。9、检查DCS操作系统自诊断是否正常。10、检查控制器功能模块是否正常。11、检查事件记录及历史趋势曲线图是否正常记录及显示。12、检查数据库临时性文件是否占用内存过大。13、如上述情况存在不正常，与车间领导联系。厂用电中断的现象及处理：1.厂用电中断现象：1.1DCS系统机柜只有一路电源运行。1.2现场设备跳停，并且中控无法控制。1.3UPS电源由市电转换为蓄电池供电模式。1.4现场事故应急灯打开。2.确认厂用电中断应：2.1打开控制站柜门，观察卡件是否工作正常，有无故障显示（FAIL灯亮）；2.2从每个操作站实时监控的故障诊断中观察是否存在故障；3.当电气通知投入保安电源后，3.1对DCS系统机柜及UPS电源进行全面检查（如有问题及时处理），进入实时监控画面，观察系统是否运行正常。3.2对系统实时监控画面进行全面检查如无问题，通知有关人员系统恢复正常，可以正常操作。4.当电气确认一小时内不能投入保安电源，应通知调度及生产车间进行准备。当确认短时间内供电无法恢复，UPS电源无法坚持运行时，在保证现场设备安全的前提下，可以对DCS电源进行断电操作。DCS系统断电操作：1.每个操作站依次退出实时监控及操作系统后，关闭操作站工控机及显示器电源；2.依次关闭卡件柜、安全栅柜、继电器柜、网络柜、电源柜的电源；3.关闭不间断电源（UPS）电源开关；4.关闭总电源开关。5.当恢复正常送电时，应对DCS系统进行全面检查开始送电5.1合上总电源开关；5.2合上不间断电源（UPS）电源开关；5.3依次合上电源柜、卡件柜、安全栅柜、继电器柜、网络柜；5.4开启各操作站及显示器电源，之后按照正常操作步骤操作。二、PLC系统事故专项应急预案1上位机通讯出现故障：2.冗余的控制器是否正常运行，如果主控制器故障，而从控制器未正常切换，则应立即汇报相关领导并通知调度做好紧急停车的准备，同时人为重启从控制器，启动失败等待停车命令。3.确保控制器正常的情况下，迅速检查各冗余控制器与交换机之间、工程师站、操作员站与交换机之间的网络连接情况：是否有通讯接头破损、脱落和松动状况，如有损坏立即更换备用或现场制作，松动则立即插紧，然后再经工程师站检查网络，测通网络，恢复正常运行。4.PLC系统卡件损坏：4.1非冗余AI\DI\DO卡件损坏，首先确认损坏卡件上的仪表点是否牵扯联锁停车，如果有则应立即汇报相关领导并通知调度做好紧急停车的准备，同时将备用的卡件插入到已损坏的卡件位置，与工艺密切联系，随时注意工艺运行情况。待卡件更换完成后，检查该卡件及所有仪表通道工作是否正常。4.2冗余AO卡件损坏，首先与工艺联系将损坏卡件上的控制点切换到就地手动控制，然后将备用的卡件插入到已损坏的卡件位置。如果不成功，及时汇报相关领导并采取措施更换，等待调度命令。4.3UPS出现故障时，在电池供电期间应立即通知相关领导和调度做好停车的准备，同时将系统下电。4.4UPS出现故障且电池不能供电的情况下，立即通知调度做停车处理。4.5如因外部干扰对PLC系统供电造成影响，致使系统不能正常运作的，应首先检查接地情况，若接地正常，不能立即排除干扰，则立即汇报相关领导，同时通知调度做停车处理。三、仪表停气应急处理预案1、停气后，应立刻通知分管领导（夜间应通知值班领导），现场阀门气闭式将会打开，气开式将关闭。2、处理方案及应急措施：2.1停气后，及时到现场观察阀门状态，根据生产需求，手动将阀门打到生产要求状态。若阀芯卡死或脱落应找该分厂维修工配合维修。2.2待来气后，将手动装置打到自动状态，仪表阀门将正常工作。四、仪表自控柜着火应急处理预案1、自控柜着火，若不能及时扑灭，会产生触电事故，烧坏模块、CPU。2、处理方法及应急措施：2.1火灾发生...
