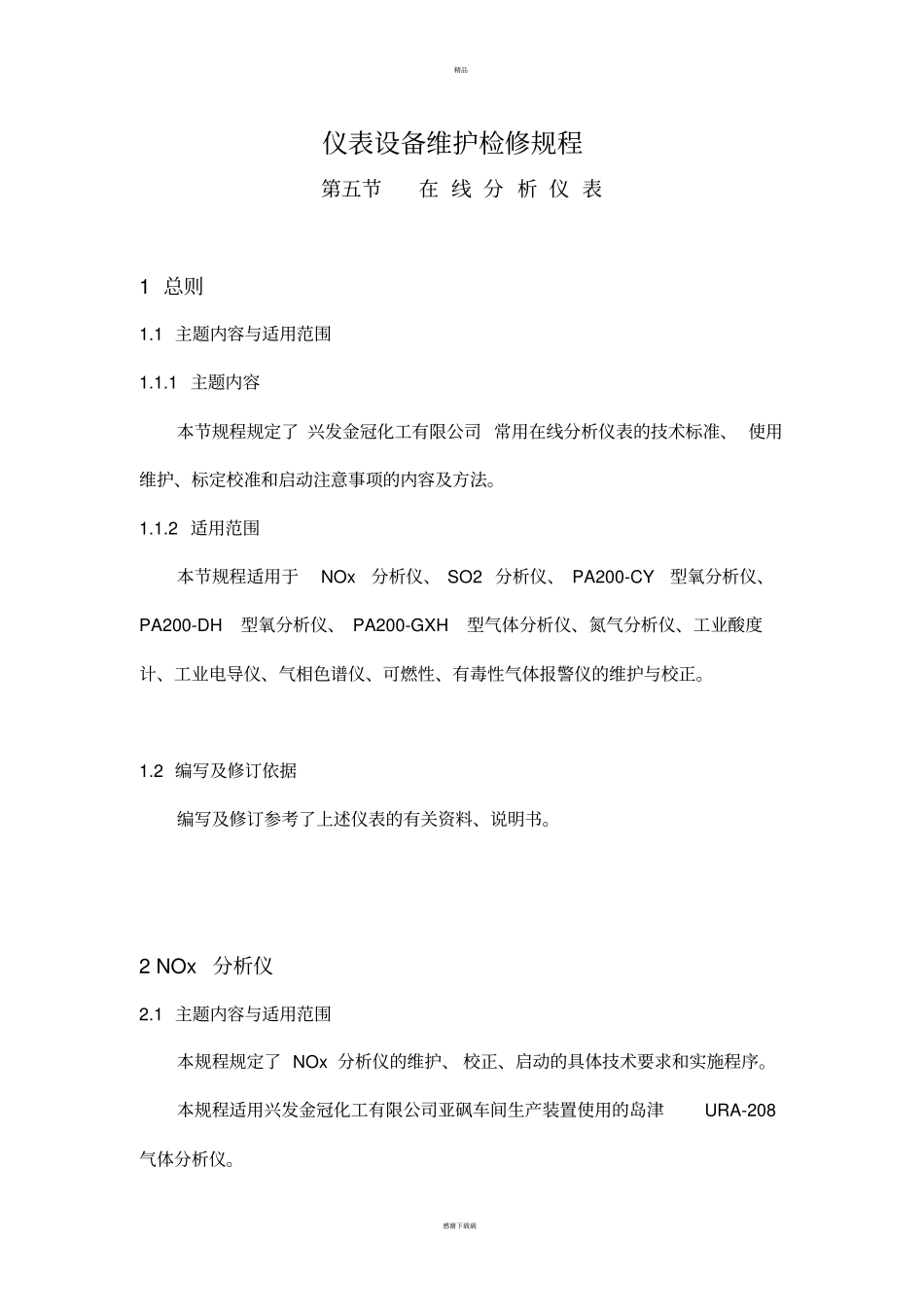

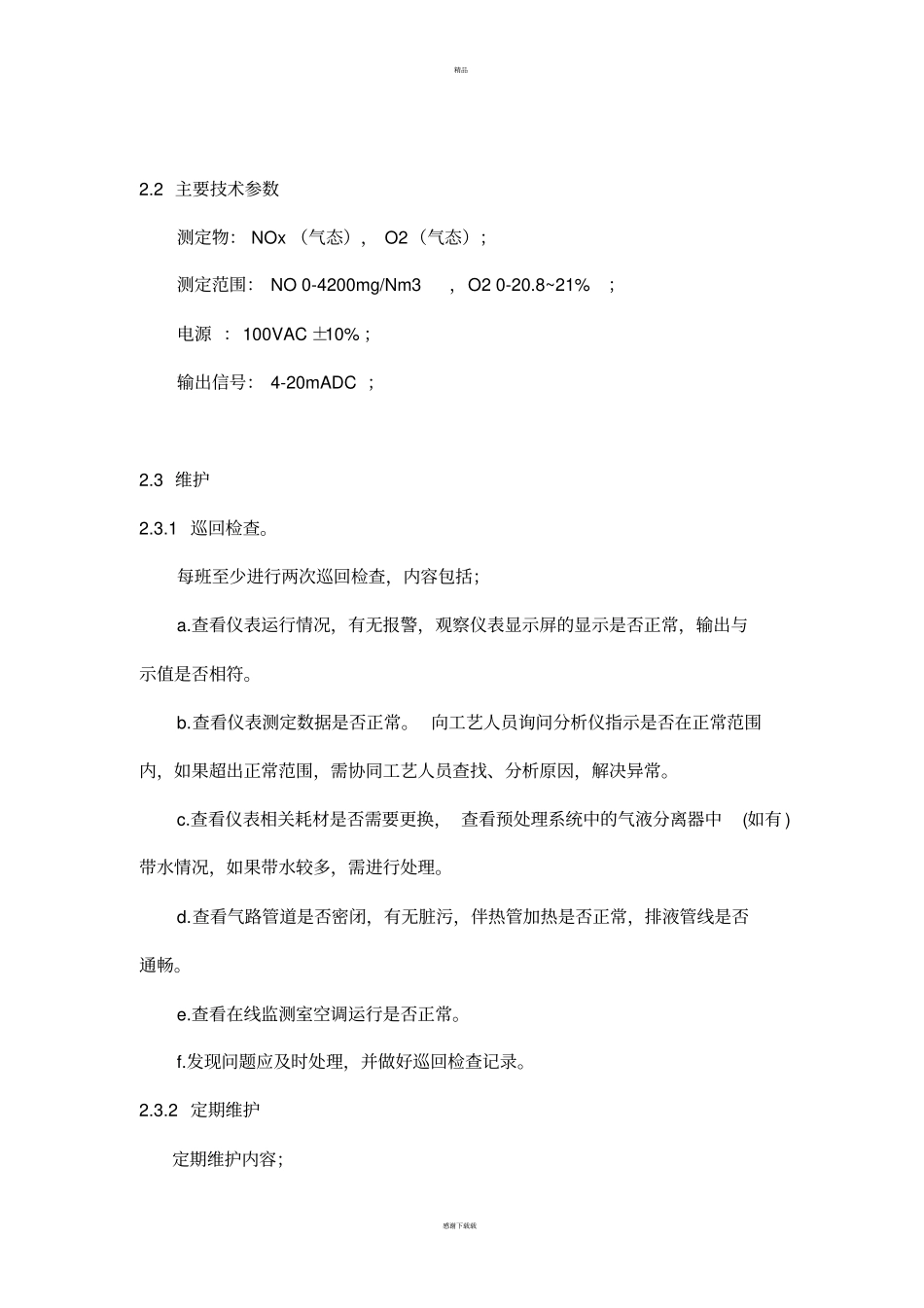

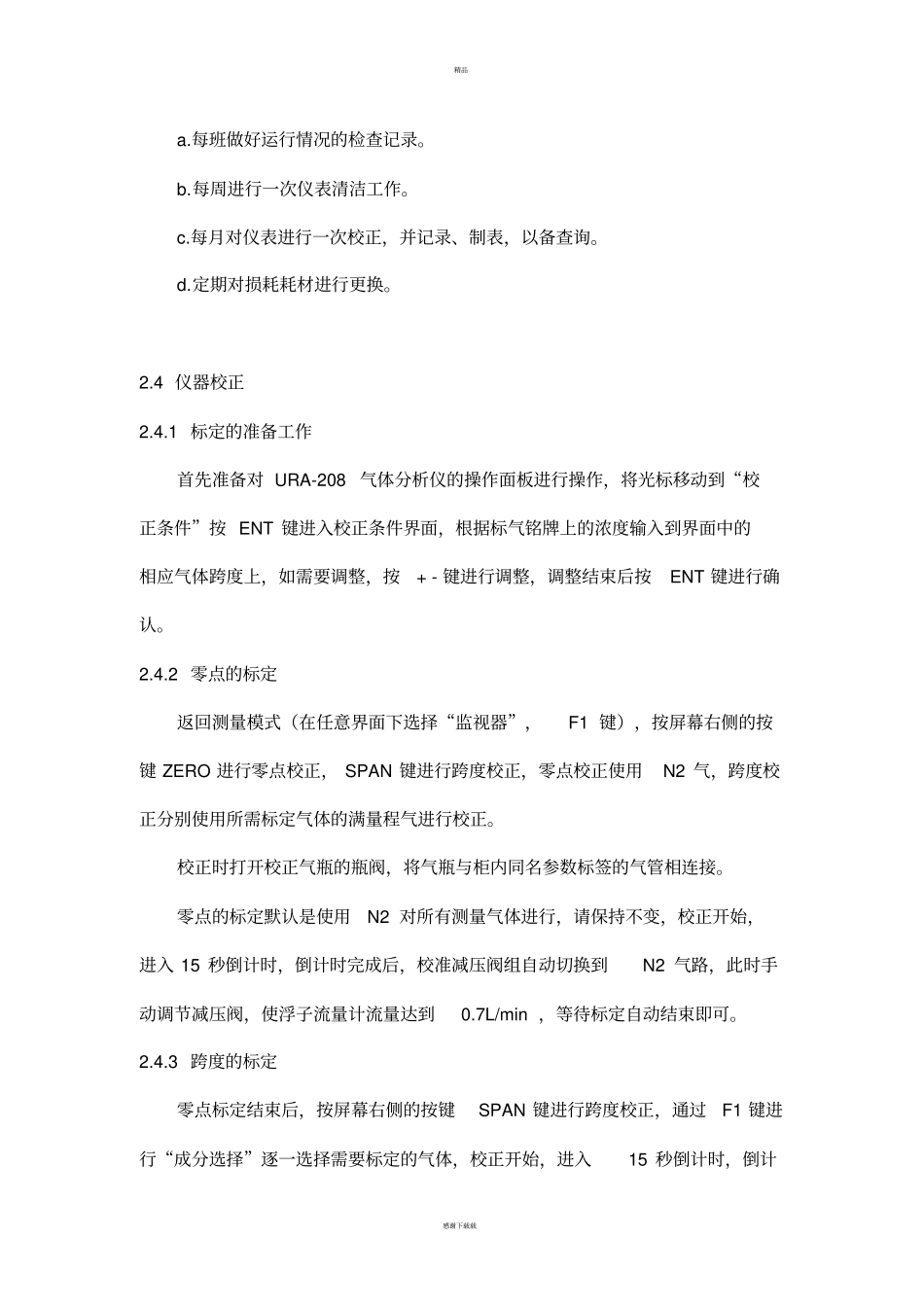

精品感谢下载载仪表设备维护检修规程第五节在线分析仪表1总则1.1主题内容与适用范围1.1.1主题内容本节规程规定了兴发金冠化工有限公司常用在线分析仪表的技术标准、使用维护、标定校准和启动注意事项的内容及方法。1.1.2适用范围本节规程适用于NOx分析仪、SO2分析仪、PA200-CY型氧分析仪、PA200-DH型氧分析仪、PA200-GXH型气体分析仪、氮气分析仪、工业酸度计、工业电导仪、气相色谱仪、可燃性、有毒性气体报警仪的维护与校正。1.2编写及修订依据编写及修订参考了上述仪表的有关资料、说明书。2NOx分析仪2.1主题内容与适用范围本规程规定了NOx分析仪的维护、校正、启动的具体技术要求和实施程序。本规程适用兴发金冠化工有限公司亚砜车间生产装置使用的岛津URA-208气体分析仪。精品感谢下载载2.2主要技术参数测定物：NOx（气态），O2（气态）；测定范围：NO0-4200mg/Nm3，O20-20.8~21%；电源：100VAC±10%；输出信号：4-20mADC；2.3维护2.3.1巡回检查。每班至少进行两次巡回检查，内容包括；a.查看仪表运行情况，有无报警，观察仪表显示屏的显示是否正常，输出与示值是否相符。b.查看仪表测定数据是否正常。向工艺人员询问分析仪指示是否在正常范围内，如果超出正常范围，需协同工艺人员查找、分析原因，解决异常。c.查看仪表相关耗材是否需要更换，查看预处理系统中的气液分离器中(如有)带水情况，如果带水较多，需进行处理。d.查看气路管道是否密闭，有无脏污，伴热管加热是否正常，排液管线是否通畅。e.查看在线监测室空调运行是否正常。f.发现问题应及时处理，并做好巡回检查记录。2.3.2定期维护定期维护内容；精品感谢下载载a.每班做好运行情况的检查记录。b.每周进行一次仪表清洁工作。c.每月对仪表进行一次校正，并记录、制表，以备查询。d.定期对损耗耗材进行更换。2.4仪器校正2.4.1标定的准备工作首先准备对URA-208气体分析仪的操作面板进行操作，将光标移动到“校正条件”按ENT键进入校正条件界面，根据标气铭牌上的浓度输入到界面中的相应气体跨度上，如需要调整，按+-键进行调整，调整结束后按ENT键进行确认。2.4.2零点的标定返回测量模式（在任意界面下选择“监视器”，F1键），按屏幕右侧的按键ZERO进行零点校正，SPAN键进行跨度校正，零点校正使用N2气，跨度校正分别使用所需标定气体的满量程气进行校正。校正时打开校正气瓶的瓶阀，将气瓶与柜内同名参数标签的气管相连接。零点的标定默认是使用N2对所有测量气体进行，请保持不变，校正开始，进入15秒倒计时，倒计时完成后，校准减压阀组自动切换到N2气路，此时手动调节减压阀，使浮子流量计流量达到0.7L/min，等待标定自动结束即可。2.4.3跨度的标定零点标定结束后，按屏幕右侧的按键SPAN键进行跨度校正，通过F1键进行“成分选择”逐一选择需要标定的气体，校正开始，进入15秒倒计时，倒计精品感谢下载载时完成后，校准减压阀组自动切换到NO气路（通过成分选择选定的气体），此时手动调节减压阀，使浮子流量计流量达到0.7L/min，等待标定自动结束即可。O2跨度标定方法同样。2.5启动前的准备a.气路管道密封性，伴热管加热性能的检查。b.分析仪供给电源、信号线的检查。c.耗材损耗情况的检查，若有损耗需及时更换。3SO2分析仪4PA200-CY型氧分析仪4.1主题内容与适用范围本规程规定了PA200-CY型氧分析仪的维护、校正、启动的具体技术要求和实施程序。本规程适用兴发金冠化工有限公司亚砜车间生产装置使用的川仪产PA200-CY型氧分析仪。4.2主要技术参数测定物：O2（气态）；测定范围：O2100%-98%；电源：220VAC±10%；精品感谢下载载输出信号：4-20mADC；4.3维护4.3.1巡回检查。每班至少进行两次巡回检查，内容包括；a.查看仪表运行情况。b.查看仪表测定数据是否正常。c.查看仪表标准气（O299.999%）是否需要更换。d.查看测量气、参比气流速是否正常，测量气体的流量：30-90L/h（推荐：40L/h），参比气体的流量：3-10L/h（推荐：8L/h）注：校准分析仪时的流量是多少，测量时就调节为多少。e.发现问题应及时处理，并做好巡回检查记录。4.3.2定期维护定期维护内容；a.每班做好运行情况的检查记录。b.每周进行一次仪表清洁...
