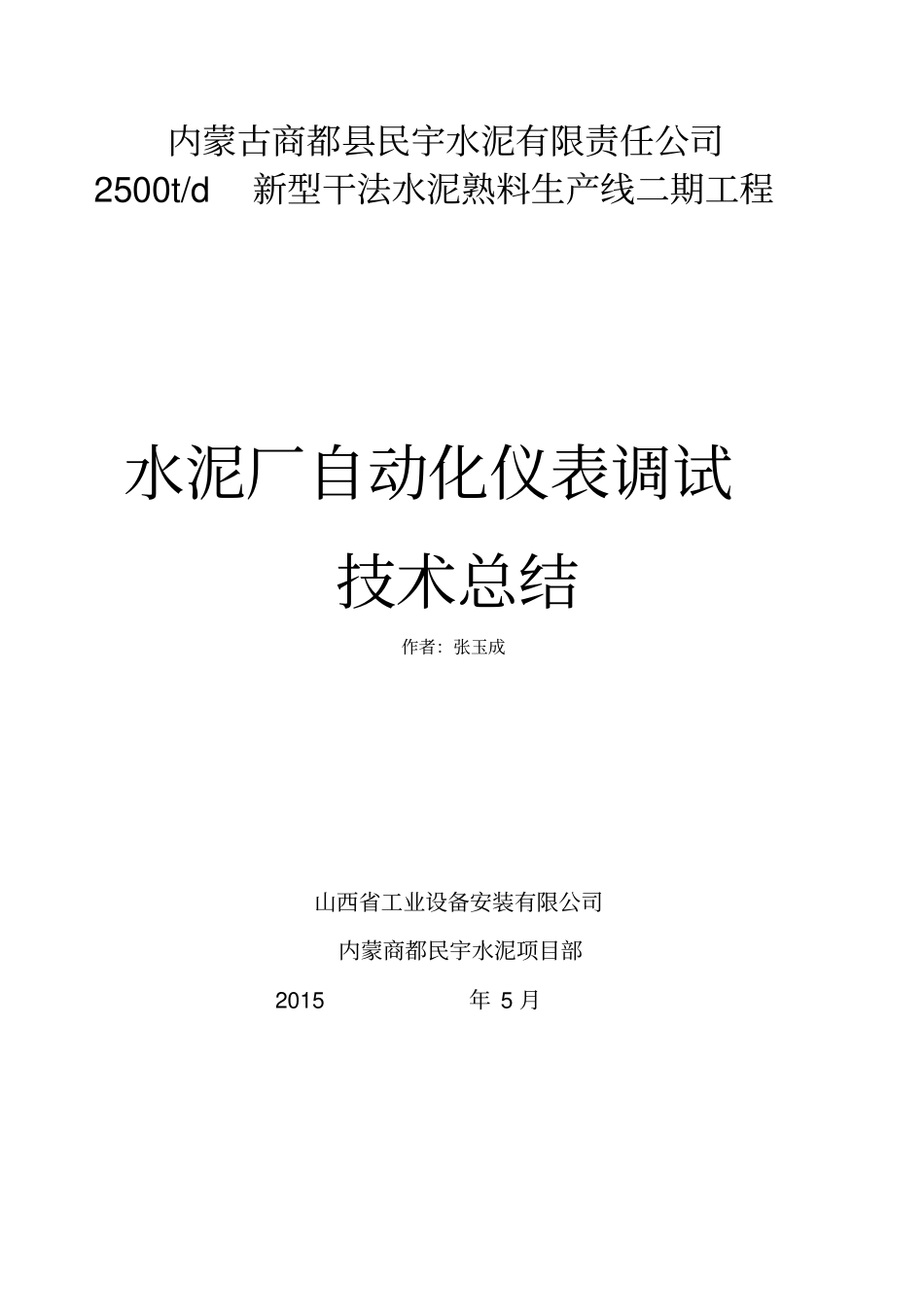

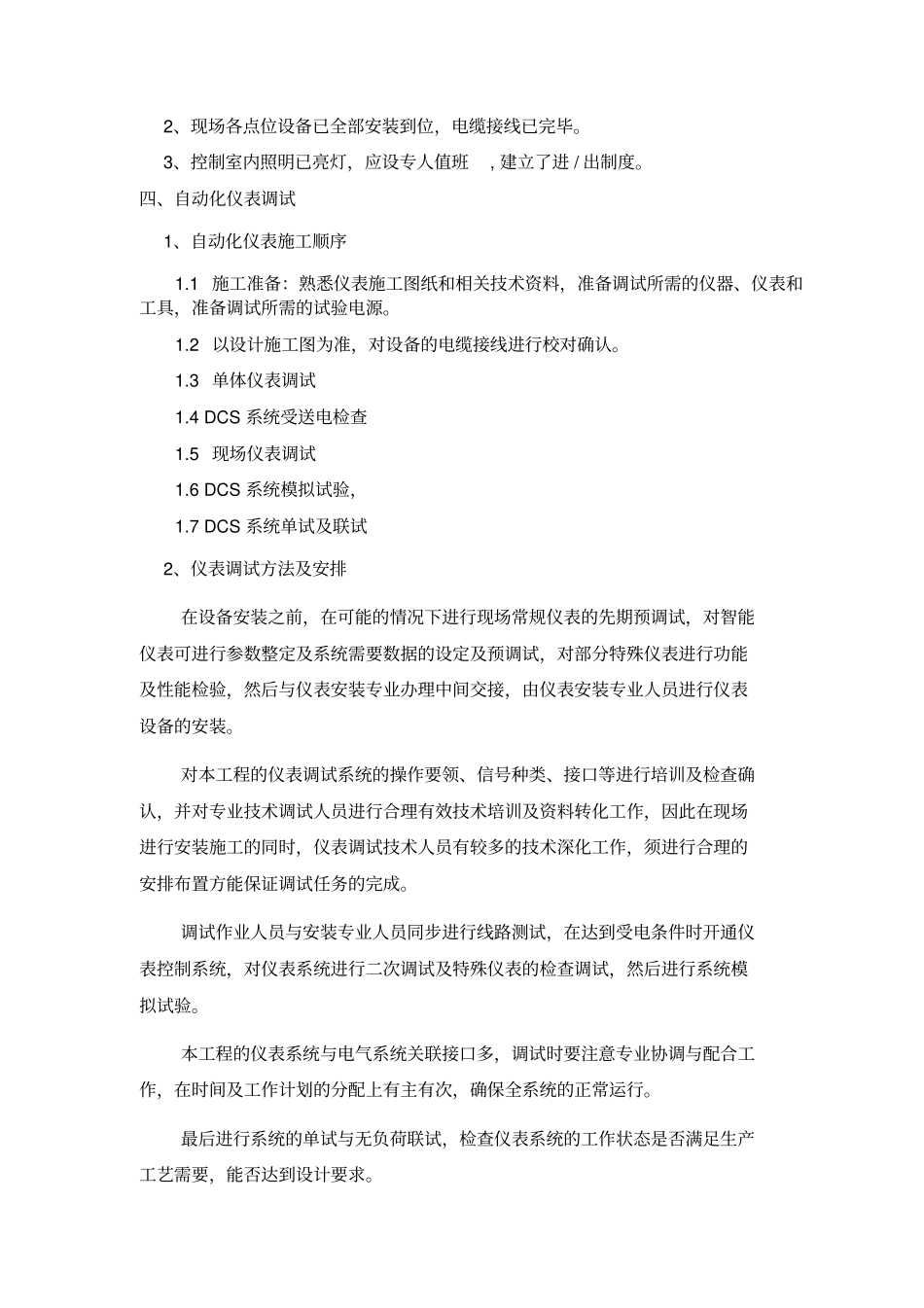

内蒙古商都县民宇水泥有限责任公司2500t/d新型干法水泥熟料生产线二期工程水泥厂自动化仪表调试技术总结作者：张玉成山西省工业设备安装有限公司内蒙商都民宇水泥项目部2015年5月一、工程概述1、工程说明1.1工程名称：内蒙古商都县民宇水泥有限责任公司2500吨/日新型干法水泥熟料生产线二期建筑安装工程1.2工程地点：内蒙古商都县商都县七台镇工业园区1.3建设单位：内蒙古商都县民宇水泥有限责任公司1.4监理单位：乌兰察布市业峰建设监理有限责任公司1.5设计单位：内蒙古自治区建筑材料工业科学研究设计院1.6施工单位：山西省工业设备安装有限公司2、工程的主要实物量有：（1）热电偶（2）耐磨耐高温热电偶（3）智能温度变送器（4）智能压力变送器（5）电动执行器（6）雷达物位计3、中控室部分自动化仪表：本系统采用的是DCS系统，DCS是整个系统的核心部分，负责采集现场的所有信号，并通过运行控制器中的程序，最后输出接点来控制电气设备，使其按照一定的工艺要求运行起来，从而实现整条系统的自动控制。二、编制的依据及适用范围：1、中华人民共和国国家标准《自动化仪表工程施工及验收规范》（GB50093-2002）；1、内蒙古自治区建筑材料工业科学研究设计院提供的仪表施工图、DCS输入输出I/O接口表；3、设备制造厂带来的有关设备资料及技术说明书等；三、调试的外部条件要求1、中央控制室内整洁无杂物，所有的盘柜已全部安装到位，电缆接线已完毕，盘柜标牌明确。2、现场各点位设备已全部安装到位，电缆接线已完毕。3、控制室内照明已亮灯，应设专人值班,建立了进/出制度。四、自动化仪表调试1、自动化仪表施工顺序1.1施工准备：熟悉仪表施工图纸和相关技术资料，准备调试所需的仪器、仪表和工具，准备调试所需的试验电源。1.2以设计施工图为准，对设备的电缆接线进行校对确认。1.3单体仪表调试1.4DCS系统受送电检查1.5现场仪表调试1.6DCS系统模拟试验，1.7DCS系统单试及联试2、仪表调试方法及安排在设备安装之前，在可能的情况下进行现场常规仪表的先期预调试，对智能仪表可进行参数整定及系统需要数据的设定及预调试，对部分特殊仪表进行功能及性能检验，然后与仪表安装专业办理中间交接，由仪表安装专业人员进行仪表设备的安装。对本工程的仪表调试系统的操作要领、信号种类、接口等进行培训及检查确认，并对专业技术调试人员进行合理有效技术培训及资料转化工作，因此在现场进行安装施工的同时，仪表调试技术人员有较多的技术深化工作，须进行合理的安排布置方能保证调试任务的完成。调试作业人员与安装专业人员同步进行线路测试，在达到受电条件时开通仪表控制系统，对仪表系统进行二次调试及特殊仪表的检查调试，然后进行系统模拟试验。本工程的仪表系统与电气系统关联接口多，调试时要注意专业协调与配合工作，在时间及工作计划的分配上有主有次，确保全系统的正常运行。最后进行系统的单试与无负荷联试，检查仪表系统的工作状态是否满足生产工艺需要，能否达到设计要求。自动化仪表调试的工期进度必须与整个工程的进度网络协调配合，按期保质保量完成调试任务。3、仪表调试项目与内容现场常规仪表预调试、仪表的二次调试、特殊仪表系统的独立调试、自动控制系统受电及运行、控制系统的模拟试验、单试与无负荷联试等。并完成与电气及其它专业的联锁控制。特殊仪表还需进行专门的检验及测试、开通运行、单联试等。完成系统所需的报表、物流跟踪及紧停顺序控制等综合调试。4、仪表调试方法4.1仪表的调试要领⑴消化并熟悉仪表的专用资料，掌握各仪表的性能及调试技巧、要领。⑵正确选择校准用标准仪器仪表，提供适合被调仪表检验工况的试验条件。⑶根据仪表使用说明书的要求对被调试仪表进行调试项目试验，包括功能试验、示值刻度试验、输出信号试验、报警功能试验、辅助特性试验、附加功能试验等，并进行状态调试，所有试验数据应达到规范要求的试验点及设计要求的精度及品质功能要求。⑷单体仪表设备必须按规范要求作五点以上刻度的正、逆程校验，线性刻度通常取量程的0%、25%、50%、75%、100%（或0%、20%、40%、60%、80%、100%），非线性刻度视实际情况取有代表性的刻度点...
