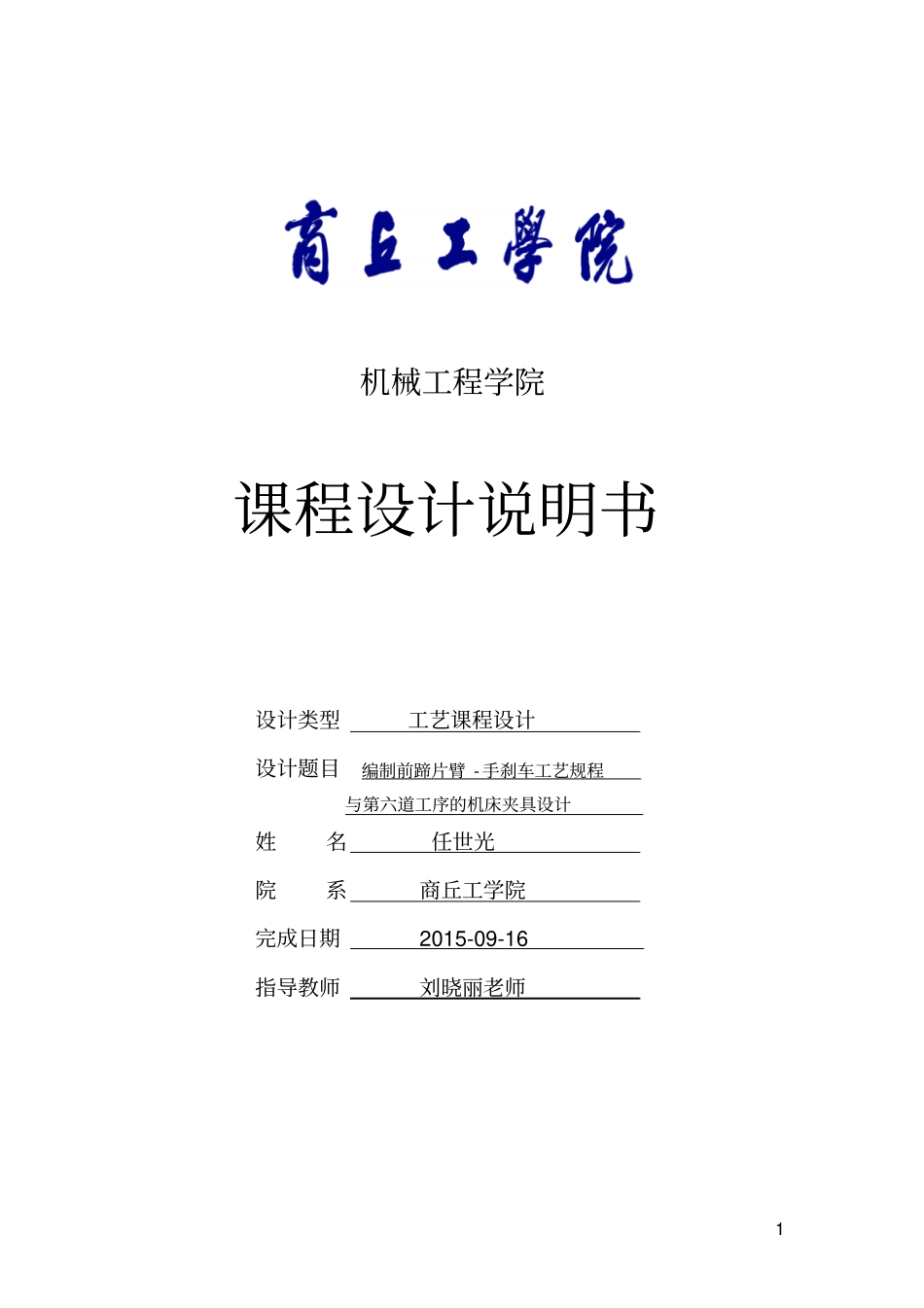

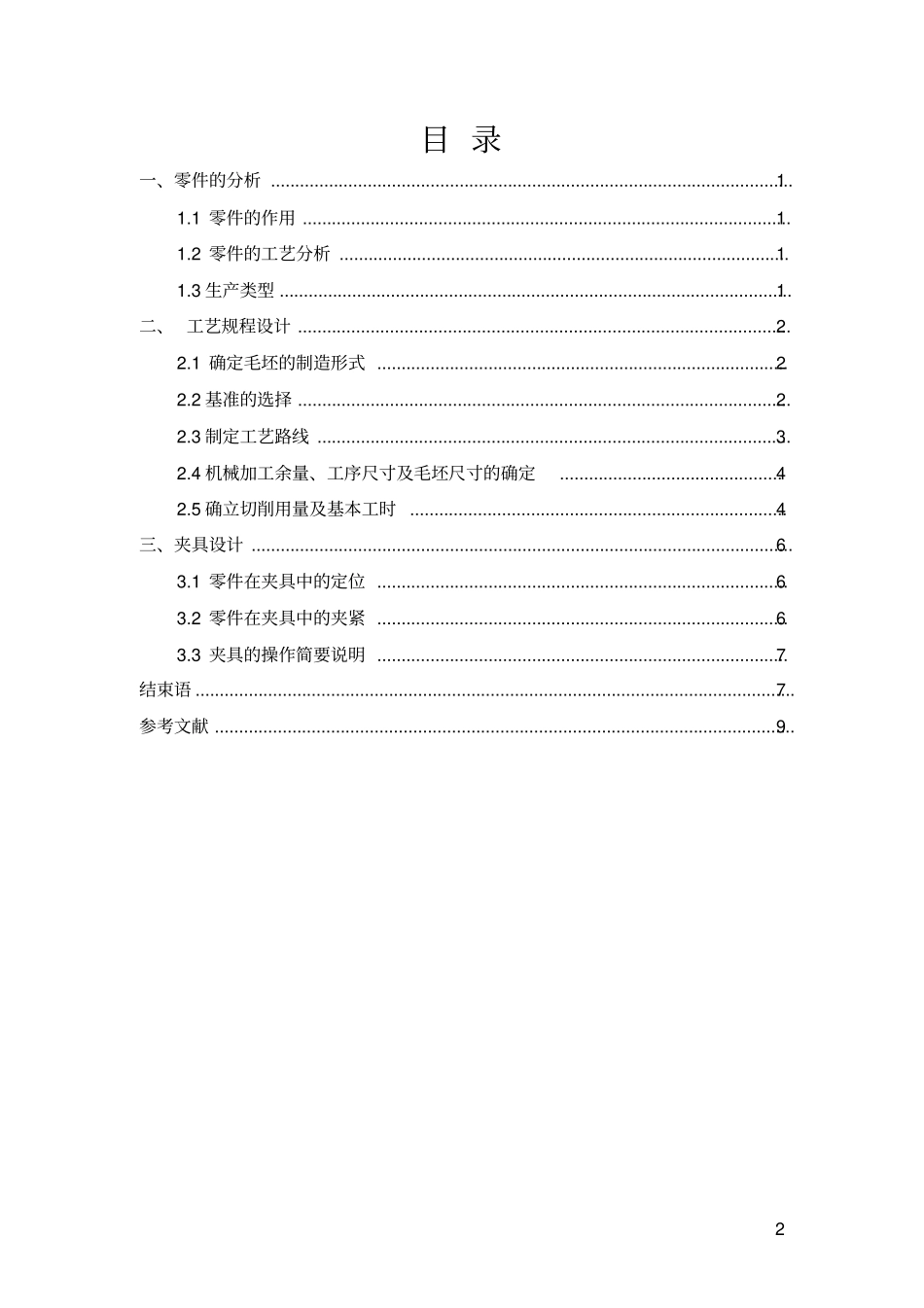

1机械工程学院课程设计说明书设计类型工艺课程设计设计题目编制前蹄片臂-手刹车工艺规程与第六道工序的机床夹具设计姓名任世光院系商丘工学院完成日期2015-09-16指导教师刘晓丽老师2目录一、零件的分析............................................................................................................11.1零件的作用.....................................................................................................11.2零件的工艺分析.............................................................................................11.3生产类型..........................................................................................................1二、工艺规程设计......................................................................................................22.1确定毛坯的制造形式.....................................................................................22.2基准的选择......................................................................................................22.3制定工艺路线..................................................................................................32.4机械加工余量、工序尺寸及毛坯尺寸的确定..............................................42.5确立切削用量及基本工时..............................................................................4三、夹具设计................................................................................................................63.1零件在夹具中的定位.....................................................................................63.2零件在夹具中的夹紧.....................................................................................63.3夹具的操作简要说明.....................................................................................7结束语............................................................................................................................7参考文献........................................................................................................................931零件的分析1.1零件的作用题目所给的零件是前蹄片臂-手刹车。它位于汽车操作机构中，手刹的专业称呼是辅助制动器，与制动器的原理不同，其是采用钢丝拉线连接到后制动蹄上，以对车子进行制动。长期使用手刹会使钢丝产生塑性变形，由于这种变形是不可恢复的，所以长期使用会降低效用，手刹的行程也会增加。与手刹配套使用的还有回复弹簧。拉起手刹制动时，弹簧被拉长；手刹松开，弹簧回复原长。长期使用手刹时，弹簧也会产生相应变形。任何零件在长期、频繁使用时，都存在效用降低的现象。图1-1设计零件图1.2零件的工艺分析依据零件加工面与非加工面分述如下：（1）铣φ12mm两端平面。4（2）钻φ12mm孔。（3）钻φ20mm孔。（4）铣φ20mm上端平面。（5）铣φ20mm下端平面（6）钻叉头φ20mm孔。（7）铣叉口两端面。1.3生产类型大批量，通用机床，专用夹具。2工艺规程设计2.1确定毛坯的制造形式零件材料为45钢手刹车在使用过程中不经常的变动，它的只起支撑的作用，受到的冲击不是很大，只是在纵向上受到很大的压力。在加工过程中的精度保证很重要，它对工件的定位有一定的保证作用。2.2基准的选择基准选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。（1）定位基准的选择对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取20孔的作为粗基准，利用一面两孔定位方式，限制6个自...
