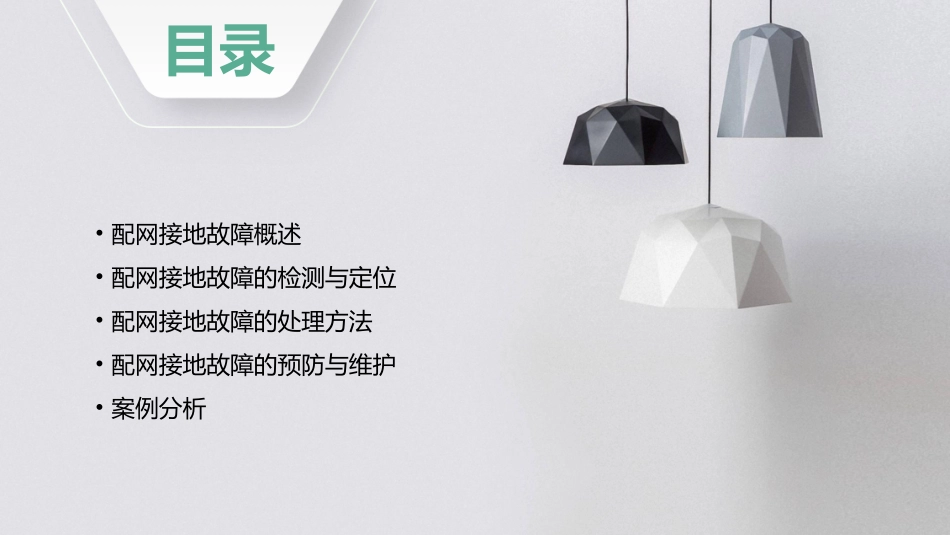

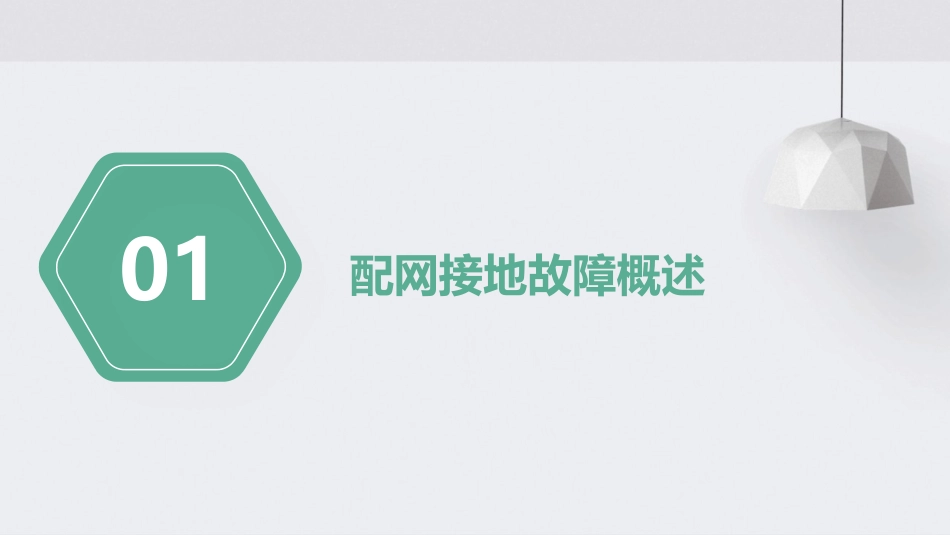

$number{01}配网接地故障分析与处理护理课件目录•配网接地故障概述•配网接地故障的检测与定位•配网接地故障的处理方法•配网接地故障的预防与维护•案例分析01配网接地故障概述配网接地故障是指配电网络中，由于某种原因导致系统对地绝缘被破坏，使得系统产生对地电压或电流，从而影响系统的正常运行。定义按照故障的性质，配网接地故障可以分为金属性接地和非金属性接地两类。金属性接地是指系统对地绝缘完全被破坏，系统对地电压为零，电流通过接地体形成回路；非金属性接地是指系统对地绝缘部分被破坏，系统对地电压不为零，电流通过接地体和系统对地绝缘形成回路。分类配网接地故障的定义与分类配网接地故障的危害02030104配网接地故障可能导致系统停电，影响用户正常用电。配网接地故障可能导致人员触电，造成人身伤害。配网接地故障可能导致设备短路，从而造成设备损坏。配网接地故障可能影响系统的稳定性，导致系统崩溃。设备损坏停电系统稳定性受影响触电危险施工不当自然灾害设备老化配网接地故障的原因分析设备长期运行，绝缘材料逐渐老化，导致绝缘性能下降。施工时未按照规范要求进行安装或维护，导致设备绝缘性能受损。如雷击、台风等自然灾害可能导致配网接地故障。02配网接地故障的检测与定位绝缘监测法零序电流法故障指示器法配网接地故障的检测方法通过测量线路的绝缘电阻或电容电流来判断接地故障是否存在。在配电线路上安装故障指示器，通过指示器的动作来判断接地故障的发生位置。利用接地故障时产生的零序电流分量进行检测，通常与零序电流互感器配合使用。123配网接地故障的定位技术智能定位法利用人工智能和大数据技术，结合在线监测和故障指示器信息进行故障定位。阻抗法通过测量线路的阻抗变化来确定故障位置，精度较高但易受线路参数影响。行波法利用行波信号在故障点产生的反射和折射特性进行定位，精度较高但需要特殊设备。加强设备维护优化网络结构提高设备绝缘水平安装保护装置配网接地故障的预防性措施选用高绝缘性能的设备材料，降低设备接地故障的风险。在配电线路上安装相应的保护装置，如零序保护、过流保护等，以便在故障发生时及时切除故障线路。定期对配电设备进行检查和维护，确保其正常运行。合理规划配电网络布局，减少线路长度和分支数量，降低故障发生概率。03配网接地故障的处理方法恢复供电故障定位隔离故障配网接地故障的处理流程在隔离故障后，迅速组织抢修，尽快恢复非故障区段的供电。通过故障指示器、馈线自动化终端等设备，快速定位故障区段。在定位到故障区段后，通过开关隔离故障区域，防止故障扩大。通过绝缘检测技术，检测线路的绝缘状况，预防接地故障的发生。绝缘检测技术故障指示器馈线自动化终端在配网线路上安装故障指示器，用于快速定位故障区段。通过馈线自动化终端，实现故障区段的自动隔离和非故障区段的自动恢复供电。030201配网接地故障的处理技术某城区配网接地故障处理某城区发生接地故障，通过应用上述处理流程和技术，快速定位并隔离了故障区段，恢复了非故障区段的供电。某农村配网接地故障处理某农村发生接地故障，由于地处偏远，采用便携式检测设备快速定位并隔离了故障区段，及时恢复了供电。配网接地故障的处理实例04配网接地故障的预防与维护对配电网进行定期检查，确保接地装置完好无损，及时发现并处理潜在问题。定期检查加强设备维护，定期对配电网进行清洁、除锈、涂漆等保养工作，提高设备使用寿命。设备维护在关键部位安装保护装置，如剩余电流保护装置和过流保护装置，以减少接地故障的发生。安装保护装置配网接地故障的预防措施一旦发现配网接地故障，应及时组织人员进行修复，避免故障扩大。及时修复加强配网的定期巡检工作，对发现的隐患和问题及时处理，确保配网的正常运行。定期巡检建立配网接地故障处理档案，记录故障发生的原因、处理过程和结果等信息，为后续工作提供参考。建立档案配网接地故障的维护建议配网接地故障的培训与教育培训技术人员加强对配网技术人员的培训，提高他们对配网接地故障的认识和处理能力。宣传教育通过宣传教育，提高公众对配网接地故障的认知和防范意识...
