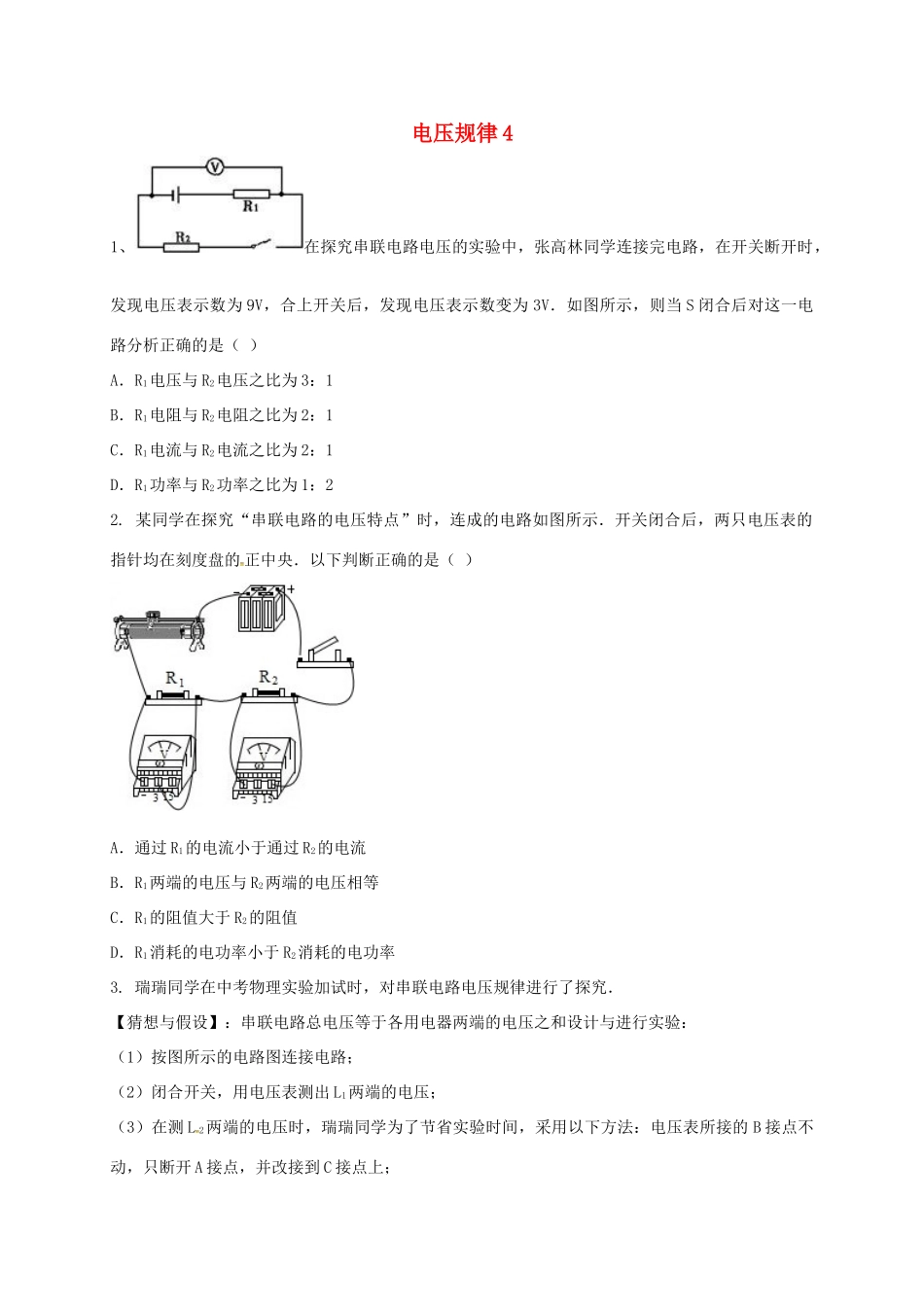

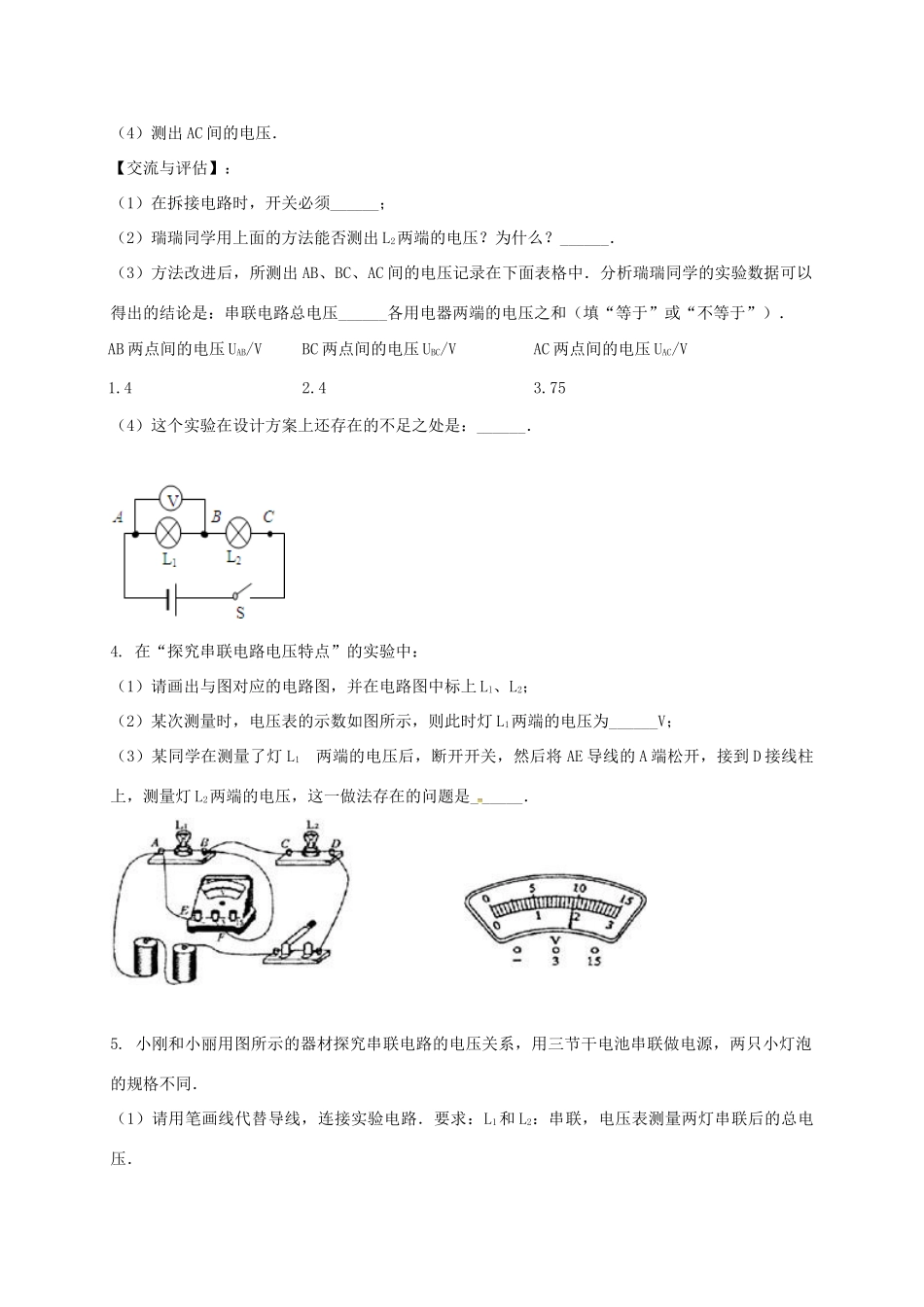

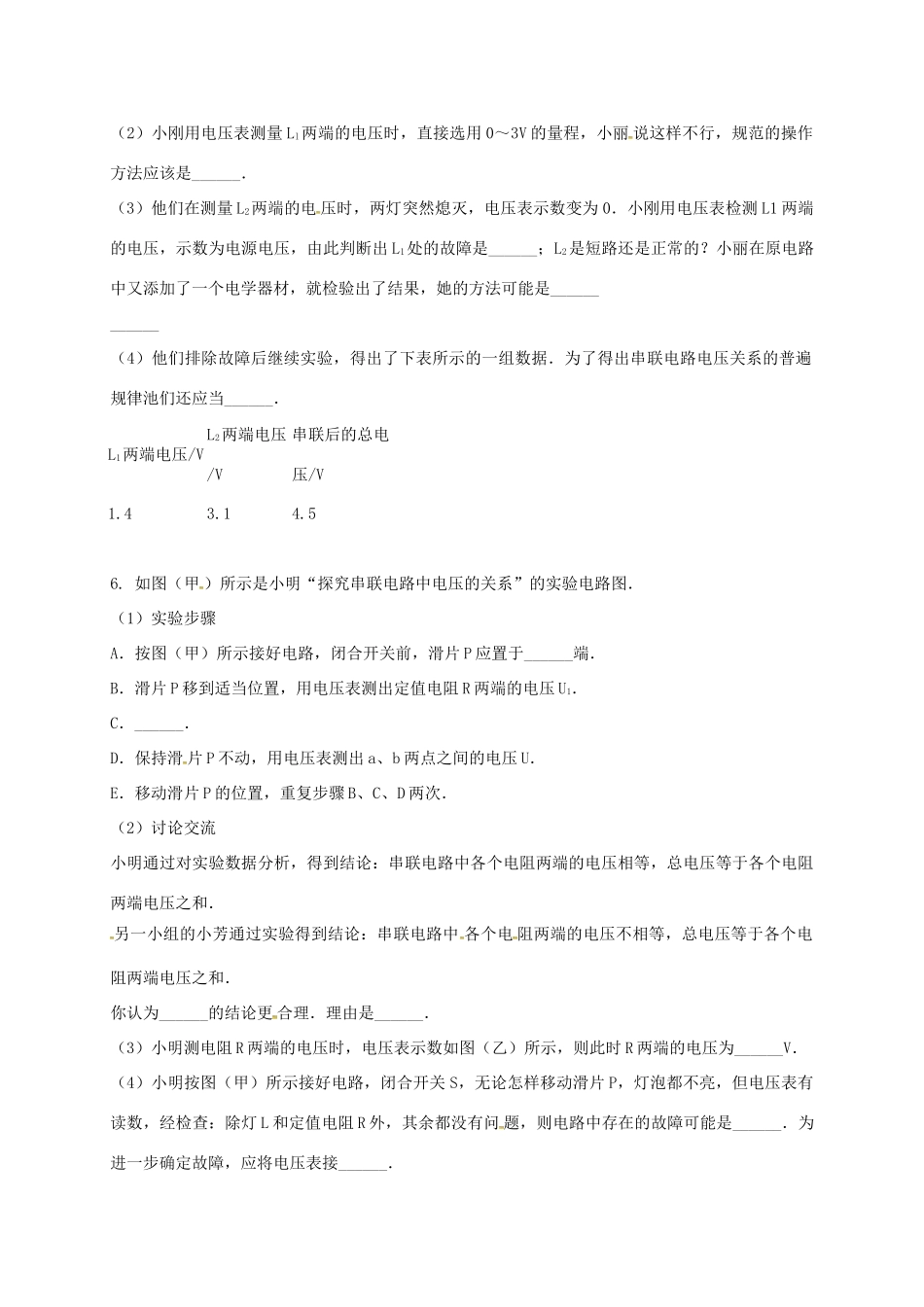

电压规律41、在探究串联电路电压的实验中，张高林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，发现电压表示数变为3V．如图所示，则当S闭合后对这一电路分析正确的是（）A．R1电压与R2电压之比为3：1B．R1电阻与R2电阻之比为2：1C．R1电流与R2电流之比为2：1D．R1功率与R2功率之比为1：22.某同学在探究“串联电路的电压特点”时，连成的电路如图所示．开关闭合后，两只电压表的指针均在刻度盘的正中央．以下判断正确的是（）A．通过R1的电流小于通过R2的电流B．R1两端的电压与R2两端的电压相等C．R1的阻值大于R2的阻值D．R1消耗的电功率小于R2消耗的电功率3.瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】：（1）在拆接电路时，开关必须______；（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？______．（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．AB两点间的电压UAB/VBC两点间的电压UBC/VAC两点间的电压UAC/V1.42.43.75（4）这个实验在设计方案上还存在的不足之处是：______．4.在“探究串联电路电压特点”的实验中：（1）请画出与图对应的电路图，并在电路图中标上Ll、L2；（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为______V；（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是______．5.小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2：串联，电压表测量两灯串联后的总电压．（2）小刚用电压表测量Ll两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是______．（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是______；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是____________（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系的普遍规律池们还应当______．L1两端电压/VL2两端电压/V串联后的总电压/V1.43.14.56.如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R两端的电压U1．C．______．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______的结论更合理．理由是______．（3）小明测电阻R两端的电压时，电压表示数如图（乙）所示，则此时R两端的电压为______V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R外，其余都没有问题，则电路中存在的故障可能是______．为进一步确定故障，应将电压表接______．7.如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V0.3A”的小灯泡串联起来，接到可调直流电源两端．突然，原来正常发光的两盏灯同时熄灭．（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好B．一盏灯短路...
