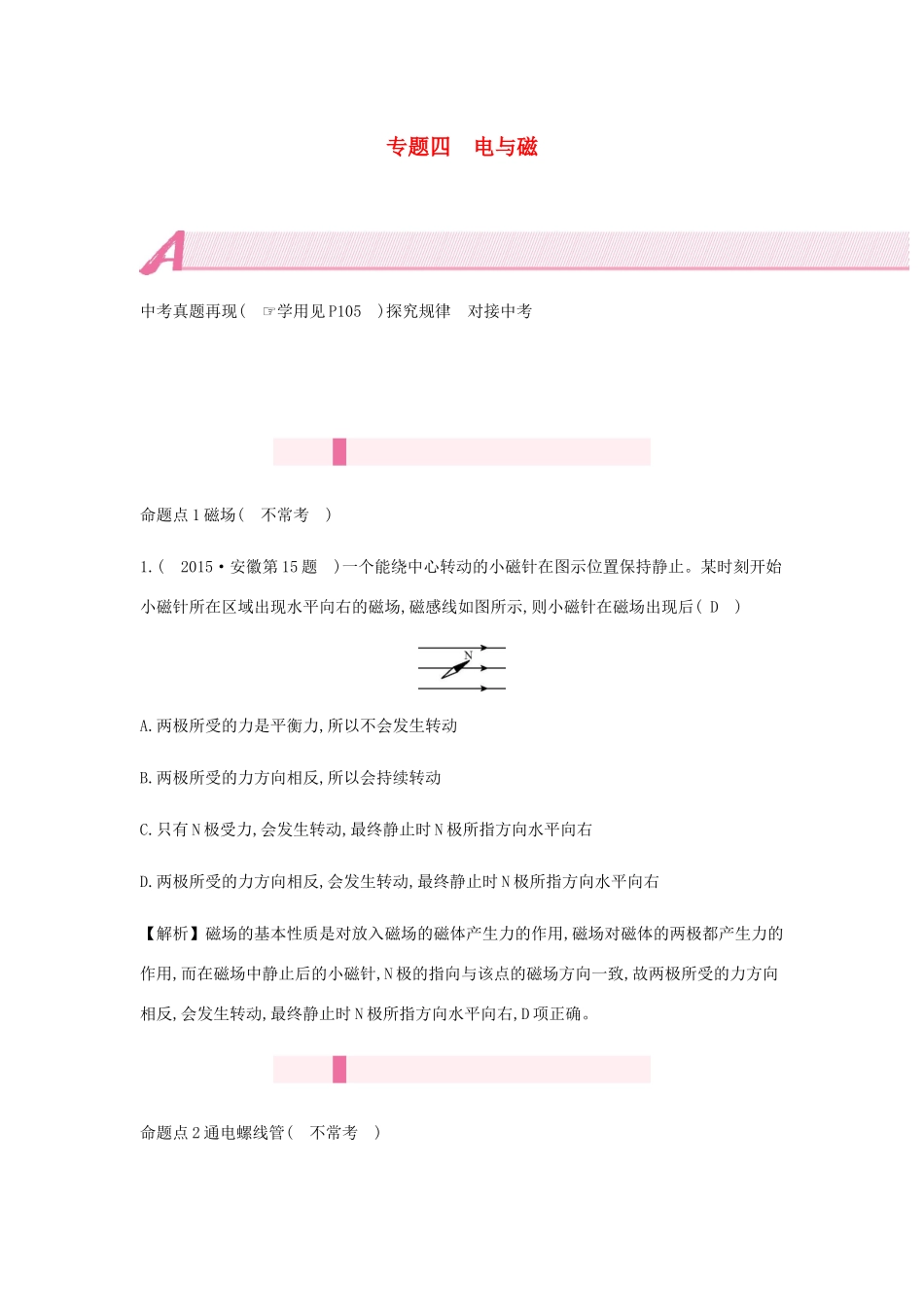

专题四电与磁中考真题再现(☞学用见P105)探究规律对接中考命题点1磁场(不常考)1.(2015·安徽第15题)一个能绕中心转动的小磁针在图示位置保持静止。某时刻开始小磁针所在区域出现水平向右的磁场,磁感线如图所示,则小磁针在磁场出现后(D)A.两极所受的力是平衡力,所以不会发生转动B.两极所受的力方向相反,所以会持续转动C.只有N极受力,会发生转动,最终静止时N极所指方向水平向右D.两极所受的力方向相反,会发生转动,最终静止时N极所指方向水平向右【解析】磁场的基本性质是对放入磁场的磁体产生力的作用,磁场对磁体的两极都产生力的作用,而在磁场中静止后的小磁针,N极的指向与该点的磁场方向一致,故两极所受的力方向相反,会发生转动,最终静止时N极所指方向水平向右,D项正确。命题点2通电螺线管(不常考)2.(2017·安徽第15题)如图所示的装置中,当开关S闭合后,下列判断正确的是(B)A.通电螺线管外A点的磁场方向向左B.通电螺线管的左端为N极C.向左移动滑片P,通电螺线管的磁性减弱D.小磁针静止后,其N极的指向沿水平向右3.(2015·安徽第4题)通电螺线管的N、S极如图所示,由此可以判断电流是从a(选填“a”或“b”)端流入螺线管的。命题点3电生磁(常考)4.(2019·安徽第15题)直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方,直导线通电的瞬间(D)A.若电流方向从南向北,则小磁针顺时针偏转B.若电流方向从北向南,则小磁针逆时针偏转C.若电流方向从东向西,则小磁针不发生偏转D.若电流方向从西向东,则小磁针不发生偏转【解析】小磁针放在直导线的下方,没有通电时,由于地磁场的作用,小磁针N极指向地球的北方。当直导线通电瞬间,电流方向从南向北时,由题图中判定方法可知,通电直导线的下方磁场方向是从东向西,所以小磁针将会逆时针偏转,反之,当直导线通电的电流方向从北向南时,小磁针将会顺时针偏转,A、B项错误;当直导线通电的电流方向从东向西时,由题图中判定方法可知,通电直导线的下方磁场方向是从北向南,小磁针将会偏转180°,反之,当直导线通电的电流方向从西向东时,可知通电直导线的下方磁场方向是从南向北,此时小磁针的N极正好指向磁场方向,所以小磁针不会发生偏转,C项错误,D项正确。5.(2018·安徽第7题)实验发现,两条平行放置的直导线,当通以相同的电流时相互吸引(如图),这是因为电流能够产生磁场,而磁场对电流又有力的作用。我们可以这样分析它的受力,对a导线:通电导线b产生的磁场对它具有向右的作用力;对b导线:通电导线a产生的磁场对它具有向左的作用力。命题点4磁生电(常考)6.(2017·安徽第2题)如图所示,在蹄形磁铁的磁场中放置一根导体棒AB,它的两端跟电流表连接。使导体棒快速向右运动,观察到电流表的指针发生偏转。从能量转化的角度来分析,该实验过程中是机械(或动)能转化成了电能。7.(2016·安徽第15题)图为探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图。关于这个实验,下列说法正确的是(C)A.当导体棒沿竖直方向上下运动时,灵敏电流计的指针发生偏转B.当导体棒相对水平方向斜向上运动时,灵敏电流计的指针不发生偏转C.当导体棒沿水平方向左右运动时,灵敏电流计的指针发生偏转D.当导体棒沿水平方向向左和向右运动时,灵敏电流计的指针都向同一方向偏转名师考点精讲(☞学用见P106~109)学思结合高效突破考点一磁现象磁场磁性磁体能吸引铁、钴、镍等物质的性质磁体具有磁性的物体叫磁体磁极磁体的吸引能力最强的两个部位指向性把一个永磁体悬挂起来,让其能够自由转动,当它们静止下来,总是一端指南,一端指北,指南的那个磁极叫做南极(S极),指北的那个磁极叫做北极(N极)相互作用同名磁极相互排斥,异名磁极相互吸引磁化概念一些物体在磁体或电流的作用下会获得磁性方法靠近、接触磁体,或沿同一方向与磁体摩擦去磁概念使磁体失去磁性的过程方法加热、敲击等磁场磁体周围存在着一种物质,能使磁针偏转磁场性质对放入其中的磁体有力的作用。如条形磁体对小磁针的作用实质上是条形磁体周围的磁场对小磁针的作用,反之,小磁针周围的磁场对条形磁体也有力的作用磁场方向磁场中某点的磁场方向规定为小磁针静止时北极(N极)所指的方...
