九年级物理上册 第十三章 第一节 初识家用电器和电路课后作业 苏科版试卷VIP免费

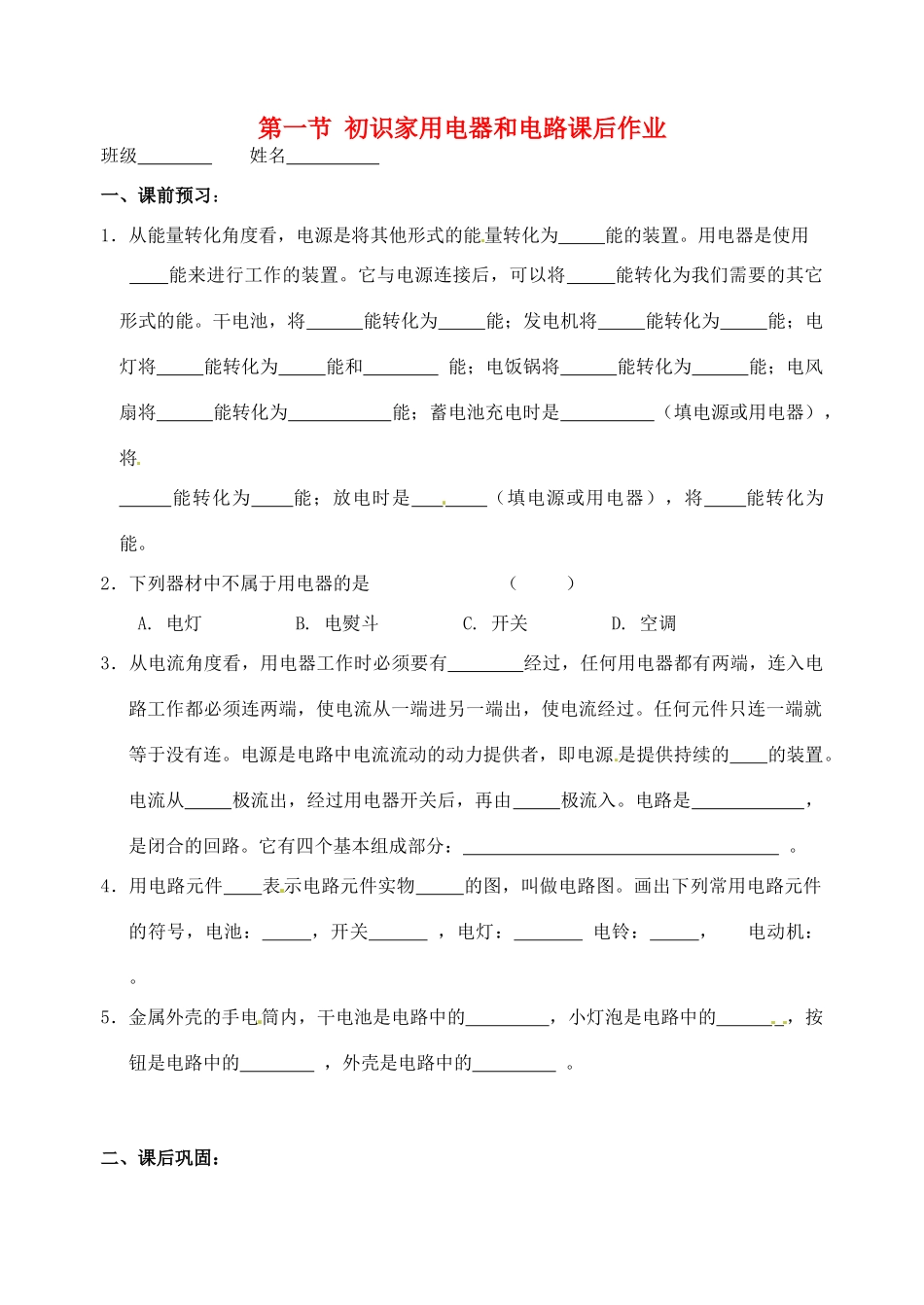

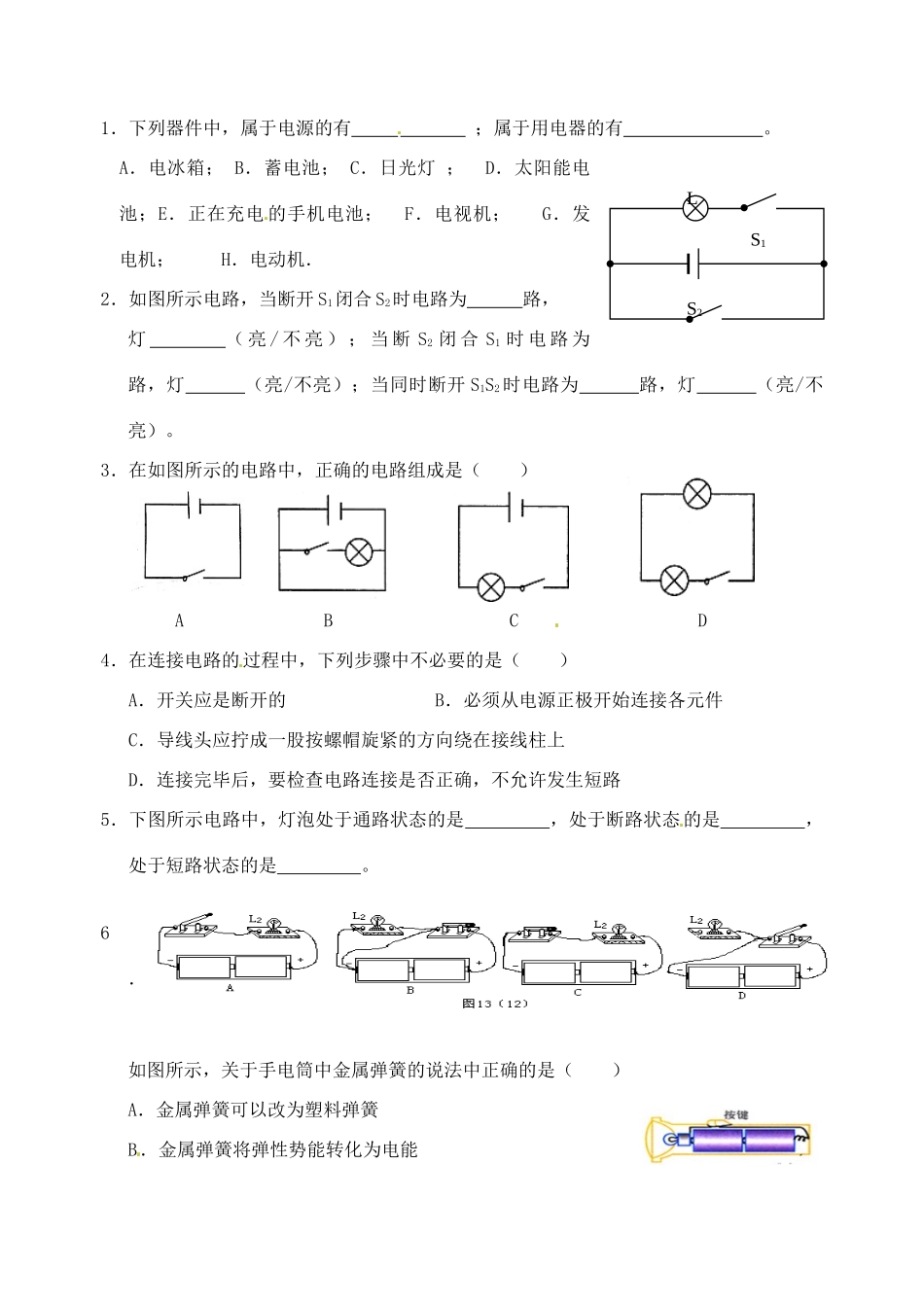

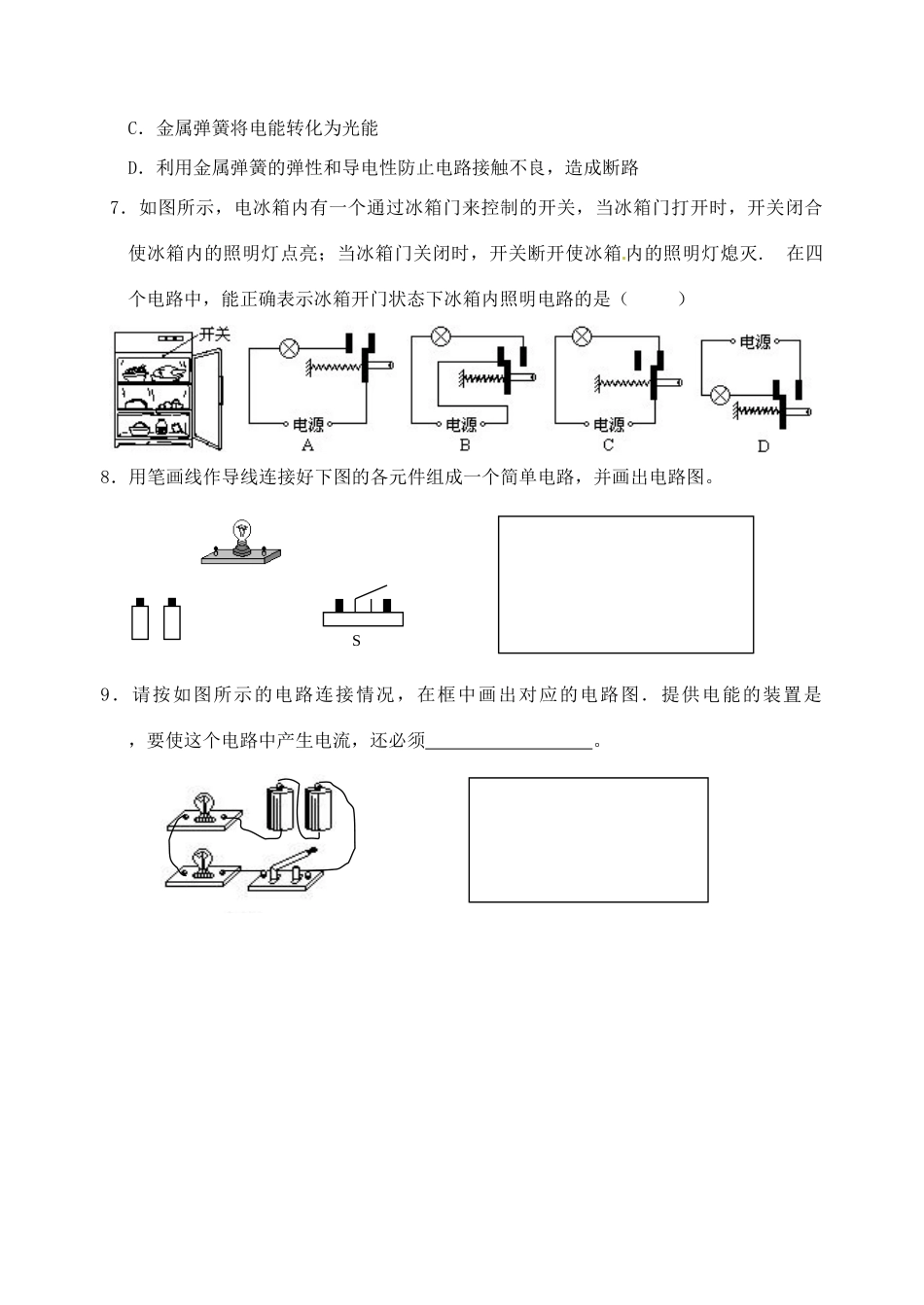

第一节初识家用电器和电路课后作业班级姓名一、课前预习：1．从能量转化角度看，电源是将其他形式的能量转化为能的装置。用电器是使用能来进行工作的装置。它与电源连接后，可以将能转化为我们需要的其它形式的能。干电池，将能转化为能；发电机将能转化为能；电灯将能转化为能和能；电饭锅将能转化为能；电风扇将能转化为能；蓄电池充电时是（填电源或用电器），将能转化为能；放电时是（填电源或用电器），将能转化为能。2．下列器材中不属于用电器的是（）A.电灯B.电熨斗C.开关D.空调3．从电流角度看，用电器工作时必须要有经过，任何用电器都有两端，连入电路工作都必须连两端，使电流从一端进另一端出，使电流经过。任何元件只连一端就等于没有连。电源是电路中电流流动的动力提供者，即电源是提供持续的的装置。电流从极流出，经过用电器开关后，再由极流入。电路是，是闭合的回路。它有四个基本组成部分：。4．用电路元件表示电路元件实物的图，叫做电路图。画出下列常用电路元件的符号，电池：，开关，电灯：电铃：，电动机：。5．金属外壳的手电筒内，干电池是电路中的，小灯泡是电路中的，按钮是电路中的，外壳是电路中的。二、课后巩固：S1S2L1．下列器件中，属于电源的有；属于用电器的有。A．电冰箱；B．蓄电池；C．日光灯；D．太阳能电池；E．正在充电的手机电池；F．电视机；G．发电机；H．电动机．2．如图所示电路，当断开S1闭合S2时电路为路，灯（亮/不亮）；当断S2闭合S1时电路为路，灯（亮/不亮）；当同时断开S1S2时电路为路，灯（亮/不亮）。3．在如图所示的电路中，正确的电路组成是（）ABCD4．在连接电路的过程中，下列步骤中不必要的是（）A．开关应是断开的B．必须从电源正极开始连接各元件C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上D．连接完毕后，要检查电路连接是否正确，不允许发生短路5．下图所示电路中，灯泡处于通路状态的是，处于断路状态的是，处于短路状态的是。6．如图所示，关于手电筒中金属弹簧的说法中正确的是（）A．金属弹簧可以改为塑料弹簧B．金属弹簧将弹性势能转化为电能C．金属弹簧将电能转化为光能D．利用金属弹簧的弹性和导电性防止电路接触不良，造成断路7．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）8．用笔画线作导线连接好下图的各元件组成一个简单电路，并画出电路图。9．请按如图所示的电路连接情况，在框中画出对应的电路图．提供电能的装置是，要使这个电路中产生电流，还必须。S
