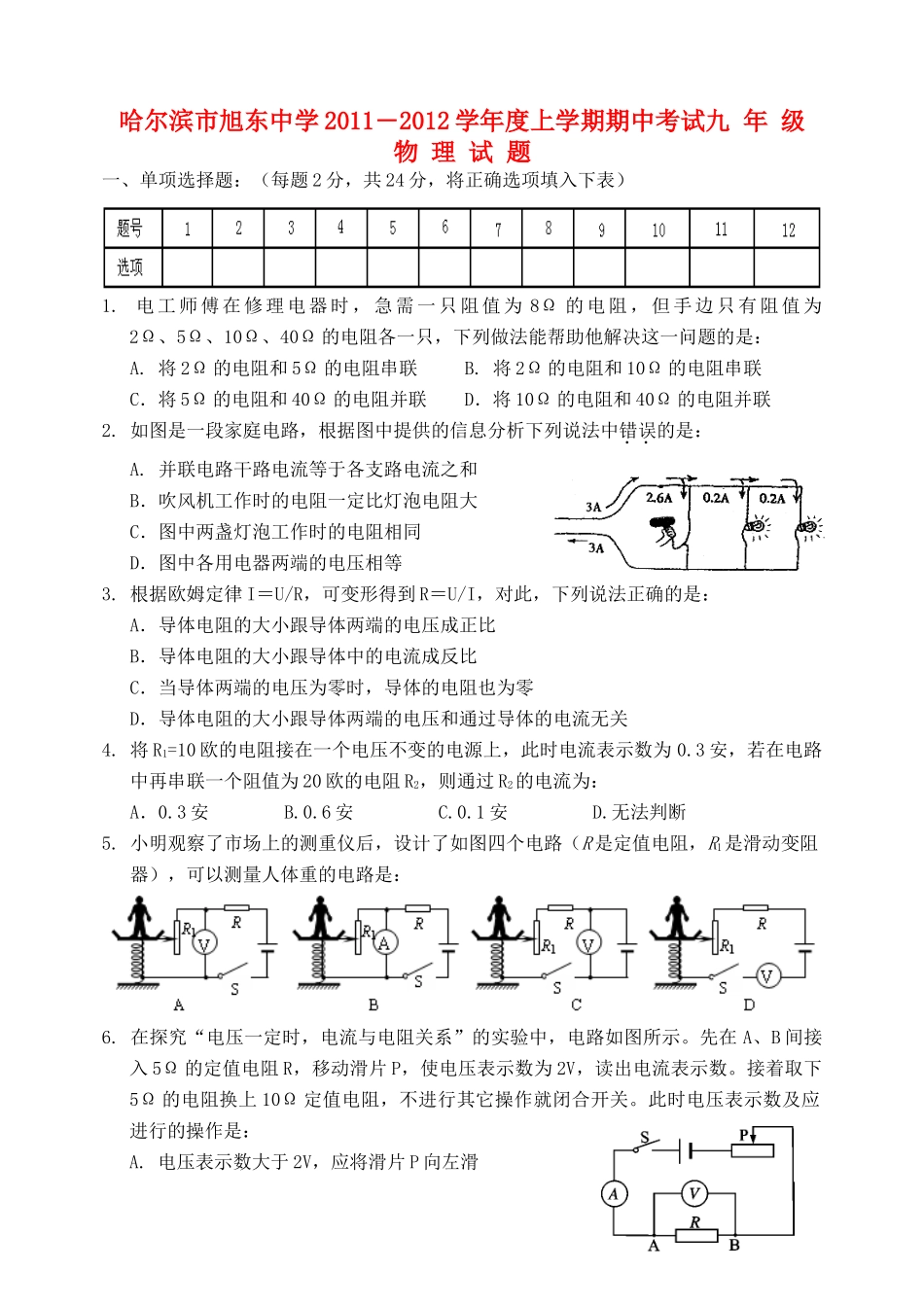

哈尔滨市旭东中学2011―2012学年度上学期期中考试九年级物理试题一、单项选择题：（每题2分，共24分，将正确选项填入下表）1.电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω、40Ω的电阻各一只，下列做法能帮助他解决这一问题的是：A.将2Ω的电阻和5Ω的电阻串联B.将2Ω的电阻和10Ω的电阻串联C．将5Ω的电阻和40Ω的电阻并联D．将10Ω的电阻和40Ω的电阻并联2.如图是一段家庭电路，根据图中提供的信息分析下列说法中错误的是：A.并联电路干路电流等于各支路电流之和B．吹风机工作时的电阻一定比灯泡电阻大C．图中两盏灯泡工作时的电阻相同D．图中各用电器两端的电压相等3.根据欧姆定律I＝U/R，可变形得到R＝U/I，对此，下列说法正确的是：A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关4.将R1=10欧的电阻接在一个电压不变的电源上，此时电流表示数为0.3安，若在电路中再串联一个阻值为20欧的电阻R2，则通过R2的电流为：A．0.3安B.0.6安C.0.1安D.无法判断5.小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器），可以测量人体重的电路是：6.在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是：A.电压表示数大于2V，应将滑片P向左滑B.电压表示数大于2V，应将滑片P向右滑C.电压表示数小于2V，应将滑片P向左滑D.电压表示数小于2V，应将滑片P向右滑7.如图所示R0阻值已知，Rx未知，电源电压未知，下图不能测出Rx阻值的是（）8.如下图所示的电路，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是：A．电流表和电压表的示数都增大，灯变亮B．电流表和电压表的示数都减小，灯变暗C．电流表的示数减小，电压表的示数增大，灯变暗D．电流表的示数减小，电压表的示数不变，灯的亮度不变9.如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是：A．L1、L2都变暗B．L1、L2都变亮C．L1变亮，L2变暗D．L1变亮，L2的亮度不变10.如图所示电路中，电源电压保持不变，闭合开关S1后，当开关S2由1位置转换到2位置时，电压表和电流表的示数变化情况是：A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数不变C．电压表示数不变，电流表示数变小D．电压表示数变小，电流表示数变小11.已知R1:R2=2:3，开关S由断开到闭合，图中电流表先后示数之比为2:5的电路是：12.标有“2V0.5A”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中,其电源电压为6V,电流表的量程为“0～O.6A”，电压表的量程为“0～3V”。闭合开关，在不损坏用电器的前提下，移动滑动变阻器滑片，电流表、电压表示数的范围是:A.O.25A～0.6A1V～2VB.O.3A～O.5A1V～1.5VC.O.25A～0.5A1.5V～2VD.O.25A～0.5A1V～2V二、非选择题：（共46分）13.（2分）给蓄电池充电时的能量转化过程是，电流做功的过程，实质就是的过程。14.（2分）有两个电阻，R1＝4Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1：I2=______，U1：U2=______.15.（2分）一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应联一个Ω的电阻.16.（2分）电路元件甲和乙中的电流与其两端电压的关系如图所示，则R甲=Ω。若把它们串联起来，接在某电源上，电路中的电流是0.2A，则电源电压是V。（16题图）（17题图）（18题图）17.（3分）如图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变...
