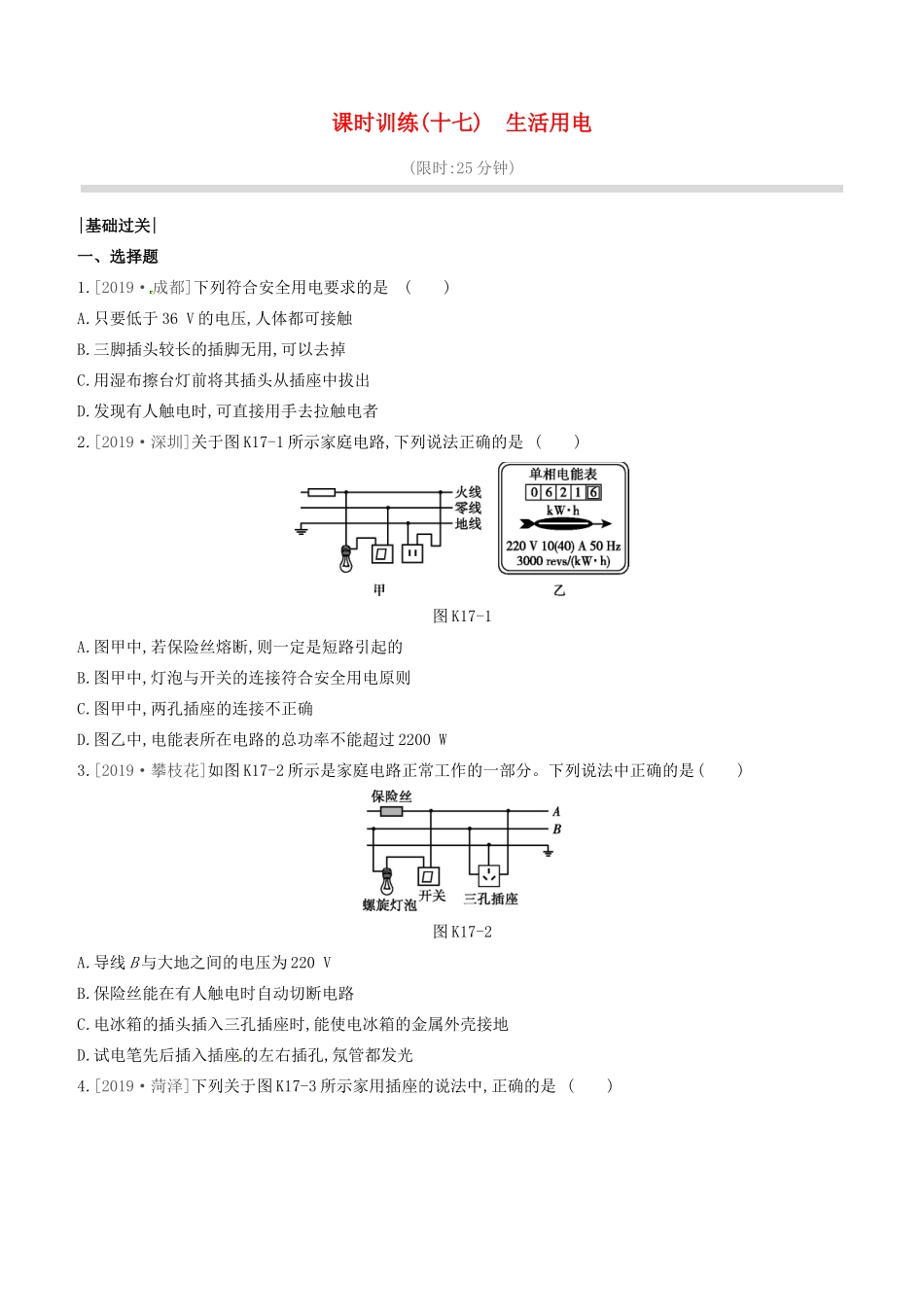

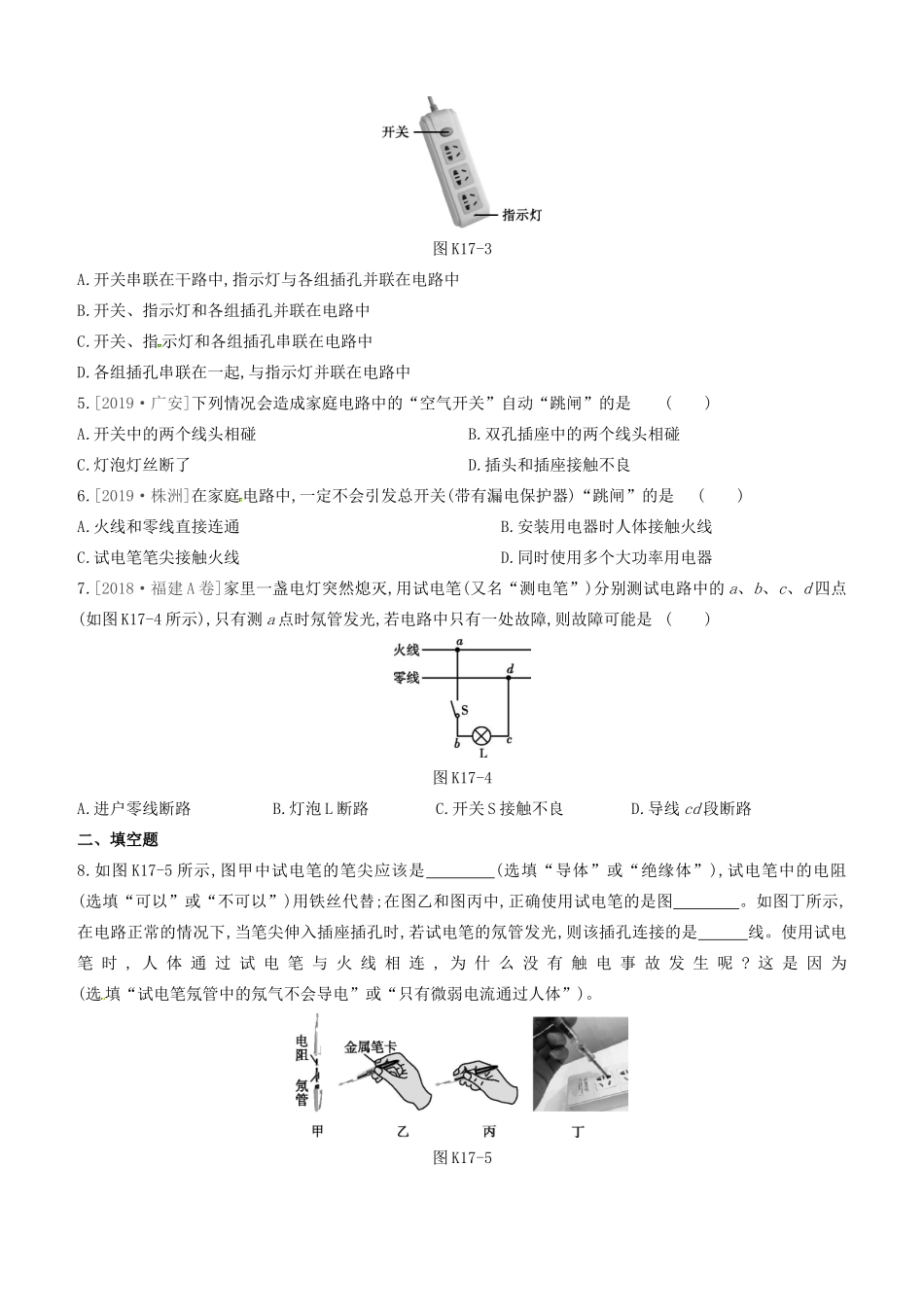

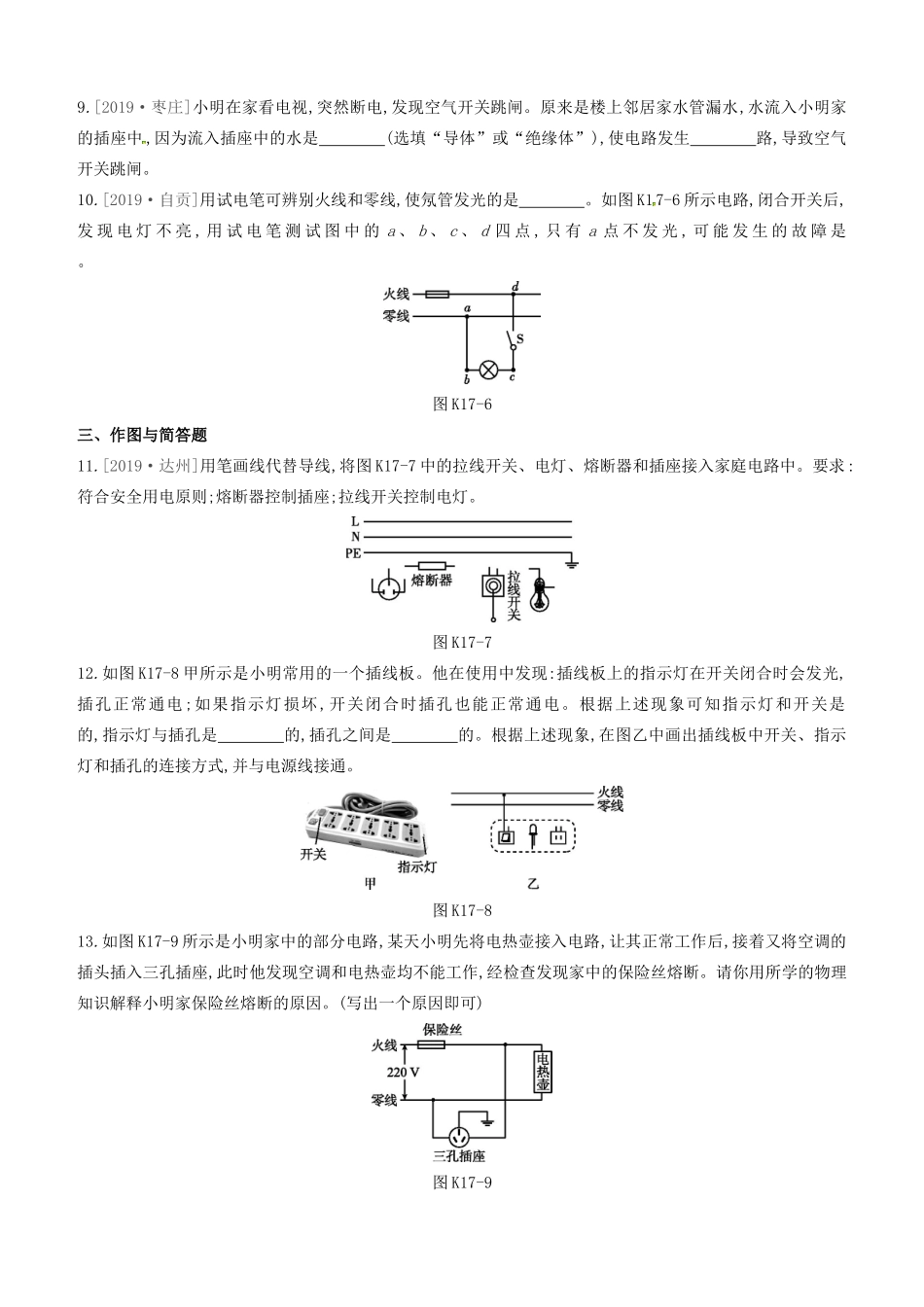

课时训练(十七)生活用电(限时:25分钟)|基础过关|一、选择题1.[2019·成都]下列符合安全用电要求的是()A.只要低于36V的电压,人体都可接触B.三脚插头较长的插脚无用,可以去掉C.用湿布擦台灯前将其插头从插座中拔出D.发现有人触电时,可直接用手去拉触电者2.[2019·深圳]关于图K17-1所示家庭电路,下列说法正确的是()图K17-1A.图甲中,若保险丝熔断,则一定是短路引起的B.图甲中,灯泡与开关的连接符合安全用电原则C.图甲中,两孔插座的连接不正确D.图乙中,电能表所在电路的总功率不能超过2200W3.[2019·攀枝花]如图K17-2所示是家庭电路正常工作的一部分。下列说法中正确的是()图K17-2A.导线B与大地之间的电压为220VB.保险丝能在有人触电时自动切断电路C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地D.试电笔先后插入插座的左右插孔,氖管都发光4.[2019·菏泽]下列关于图K17-3所示家用插座的说法中,正确的是()图K17-3A.开关串联在干路中,指示灯与各组插孔并联在电路中B.开关、指示灯和各组插孔并联在电路中C.开关、指示灯和各组插孔串联在电路中D.各组插孔串联在一起,与指示灯并联在电路中5.[2019·广安]下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是()A.开关中的两个线头相碰B.双孔插座中的两个线头相碰C.灯泡灯丝断了D.插头和插座接触不良6.[2019·株洲]在家庭电路中,一定不会引发总开关(带有漏电保护器)“跳闸”的是()A.火线和零线直接连通B.安装用电器时人体接触火线C.试电笔笔尖接触火线D.同时使用多个大功率用电器7.[2018·福建A卷]家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图K17-4所示),只有测a点时氖管发光,若电路中只有一处故障,则故障可能是()图K17-4A.进户零线断路B.灯泡L断路C.开关S接触不良D.导线cd段断路二、填空题8.如图K17-5所示,图甲中试电笔的笔尖应该是(选填“导体”或“绝缘体”),试电笔中的电阻(选填“可以”或“不可以”)用铁丝代替;在图乙和图丙中,正确使用试电笔的是图。如图丁所示,在电路正常的情况下,当笔尖伸入插座插孔时,若试电笔的氖管发光,则该插孔连接的是线。使用试电笔时,人体通过试电笔与火线相连,为什么没有触电事故发生呢?这是因为(选填“试电笔氖管中的氖气不会导电”或“只有微弱电流通过人体”)。图K17-59.[2019·枣庄]小明在家看电视,突然断电,发现空气开关跳闸。原来是楼上邻居家水管漏水,水流入小明家的插座中,因为流入插座中的水是(选填“导体”或“绝缘体”),使电路发生路,导致空气开关跳闸。10.[2019·自贡]用试电笔可辨别火线和零线,使氖管发光的是。如图K17-6所示电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是。图K17-6三、作图与简答题11.[2019·达州]用笔画线代替导线,将图K17-7中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求:符合安全用电原则;熔断器控制插座;拉线开关控制电灯。图K17-712.如图K17-8甲所示是小明常用的一个插线板。他在使用中发现:插线板上的指示灯在开关闭合时会发光,插孔正常通电;如果指示灯损坏,开关闭合时插孔也能正常通电。根据上述现象可知指示灯和开关是的,指示灯与插孔是的,插孔之间是的。根据上述现象,在图乙中画出插线板中开关、指示灯和插孔的连接方式,并与电源线接通。图K17-813.如图K17-9所示是小明家中的部分电路,某天小明先将电热壶接入电路,让其正常工作后,接着又将空调的插头插入三孔插座,此时他发现空调和电热壶均不能工作,经检查发现家中的保险丝熔断。请你用所学的物理知识解释小明家保险丝熔断的原因。(写出一个原因即可)图K17-9|能力培优|14.[2017·自贡]电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图K17-10所示。当开关S闭合后,再分别闭合开关S1、S2、S3(每次只能闭合其中一个)时,可能出现以下三种情况,试判断:(均选填“短路”“断路”或“正常”)图K17-10(1)L0不亮,说明该支路。(2)L0正常发光,说明该支路。(3)L0发光呈暗红色,说明该支路。15.[2019·广东]延时开关(如图K17-11甲所示)常用于控制楼道照明。为方...
