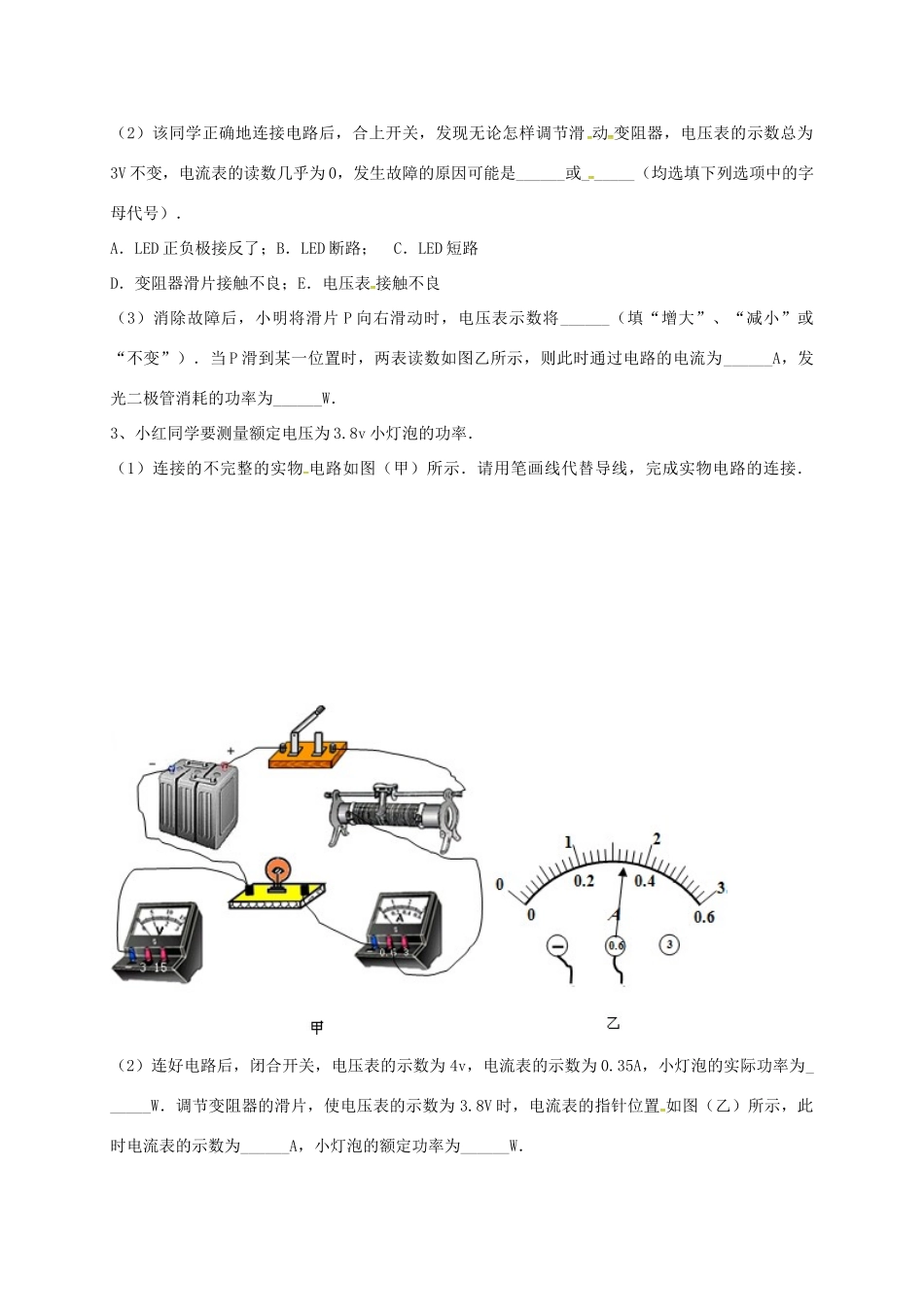

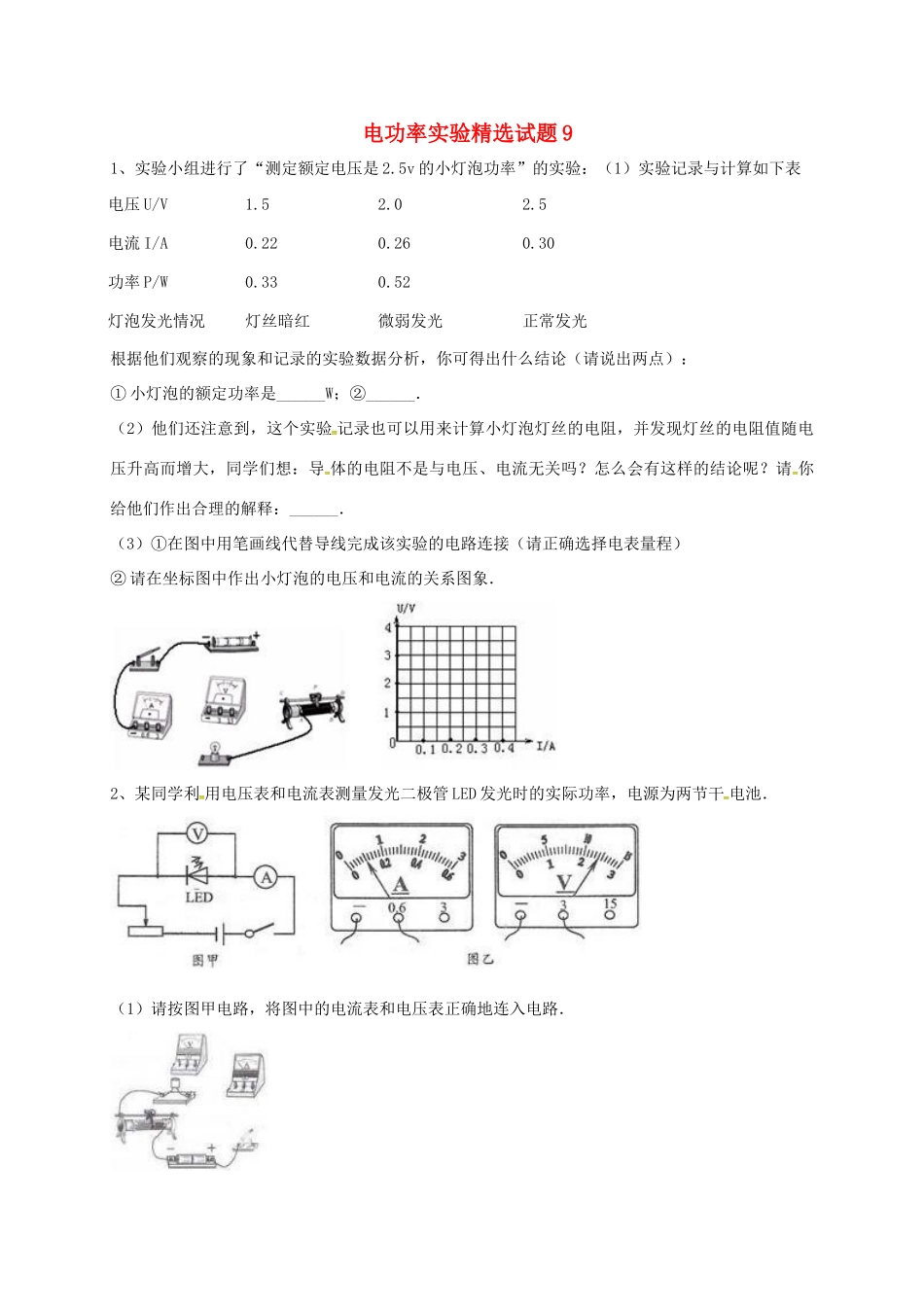

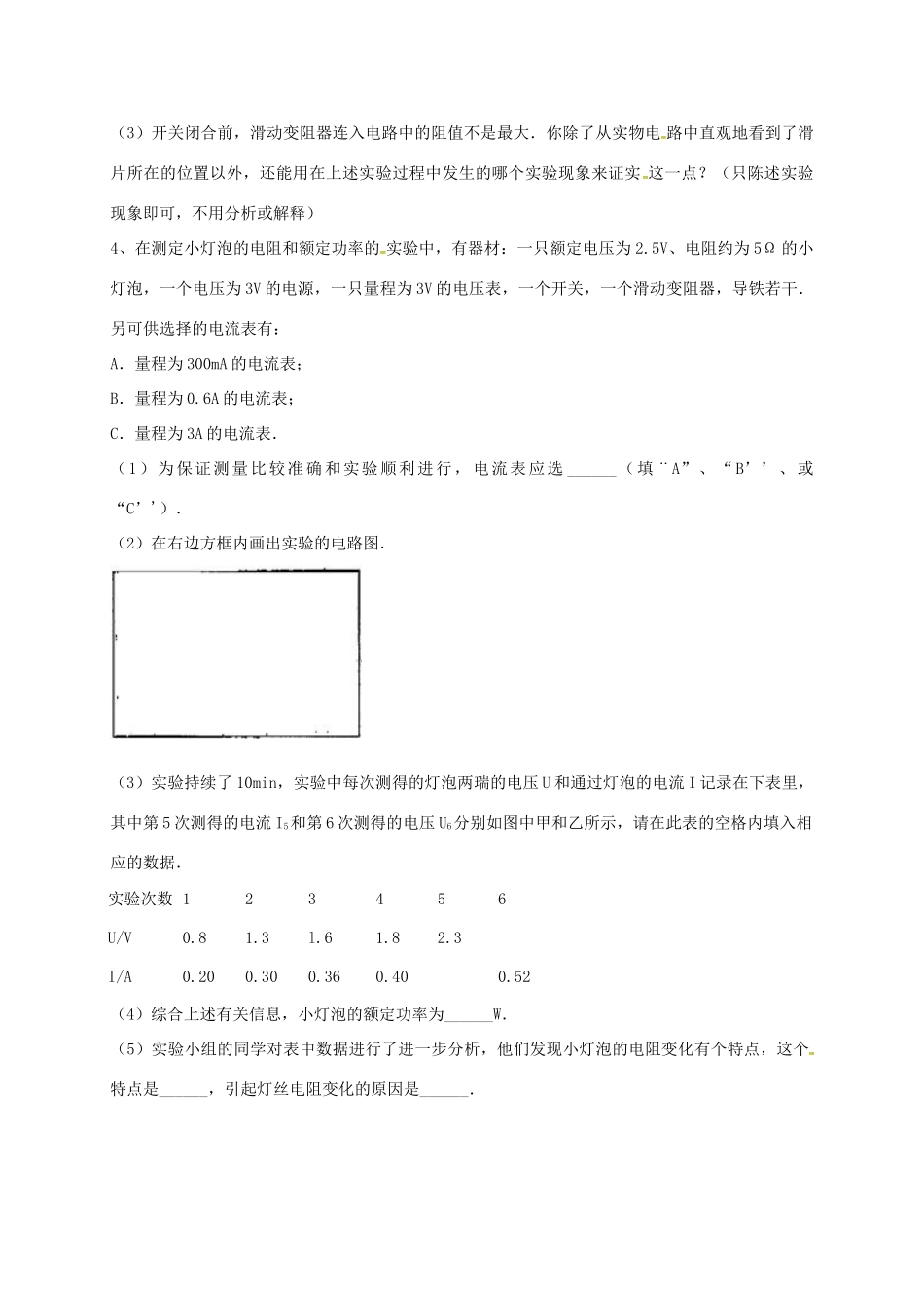

电功率实验精选试题91、实验小组进行了“测定额定电压是2.5v的小灯泡功率”的实验：（1）实验记录与计算如下表电压U/V1.52.02.5电流I/A0.220.260.30功率P/W0.330.52灯泡发光情况灯丝暗红微弱发光正常发光]根据他们观察的现象和记录的实验数据分析，你可得出什么结论（请说出两点）：①小灯泡的额定功率是______W；②______．（2）他们还注意到，这个实验记录也可以用来计算小灯泡灯丝的电阻，并发现灯丝的电阻值随电压升高而增大，同学们想：导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释：______．（3）①在图中用笔画线代替导线完成该实验的电路连接（请正确选择电表量程）②请在坐标图中作出小灯泡的电压和电流的关系图象．2、某同学利用电压表和电流表测量发光二极管LED发光时的实际功率，电源为两节干电池．（1）请按图甲电路，将图中的电流表和电压表正确地连入电路．（2）该同学正确地连接电路后，合上开关，发现无论怎样调节滑动变阻器，电压表的示数总为3V不变，电流表的读数几乎为0，发生故障的原因可能是______或______（均选填下列选项中的字母代号）．A．LED正负极接反了；B．LED断路；C．LED短路D．变阻器滑片接触不良；E．电压表接触不良（3）消除故障后，小明将滑片P向右滑动时，电压表示数将______（填“增大”、“减小”或“不变”）．当P滑到某一位置时，两表读数如图乙所示，则此时通过电路的电流为______A，发光二极管消耗的功率为______W．3、小红同学要测量额定电压为3.8v小灯泡的功率．（1）连接的不完整的实物电路如图（甲）所示．请用笔画线代替导线，完成实物电路的连接．（2）连好电路后，闭合开关，电压表的示数为4v，电流表的示数为0.35A，小灯泡的实际功率为______W．调节变阻器的滑片，使电压表的示数为3.8V时，电流表的指针位置如图（乙）所示，此时电流表的示数为______A，小灯泡的额定功率为______W．（3）开关闭合前，滑动变阻器连入电路中的阻值不是最大．你除了从实物电路中直观地看到了滑片所在的位置以外，还能用在上述实验过程中发生的哪个实验现象来证实这一点？（只陈述实验现象即可，不用分析或解释）4、在测定小灯泡的电阻和额定功率的实验中，有器材：一只额定电压为2.5V、电阻约为5Ω的小灯泡，一个电压为3V的电源，一只量程为3V的电压表，一个开关，一个滑动变阻器，导铁若干．另可供选择的电流表有：A．量程为300mA的电流表；B．量程为0.6A的电流表；C．量程为3A的电流表．（1）为保证测量比较准确和实验顺利进行，电流表应选______（填¨A”、“B’’、或“C’'）．（2）在右边方框内画出实验的电路图．（3）实验持续了10min，实验中每次测得的灯泡两瑞的电压U和通过灯泡的电流I记录在下表里，其中第5次测得的电流I5和第6次测得的电压U6分别如图中甲和乙所示，请在此表的空格内填入相应的数据．实验次数123456U/V0.81.3l.61.82.3I/A0.200.300.360.400.52（4）综合上述有关信息，小灯泡的额定功率为______W．（5）实验小组的同学对表中数据进行了进一步分析，他们发现小灯泡的电阻变化有个特点，这个特点是______，引起灯丝电阻变化的原因是______．
