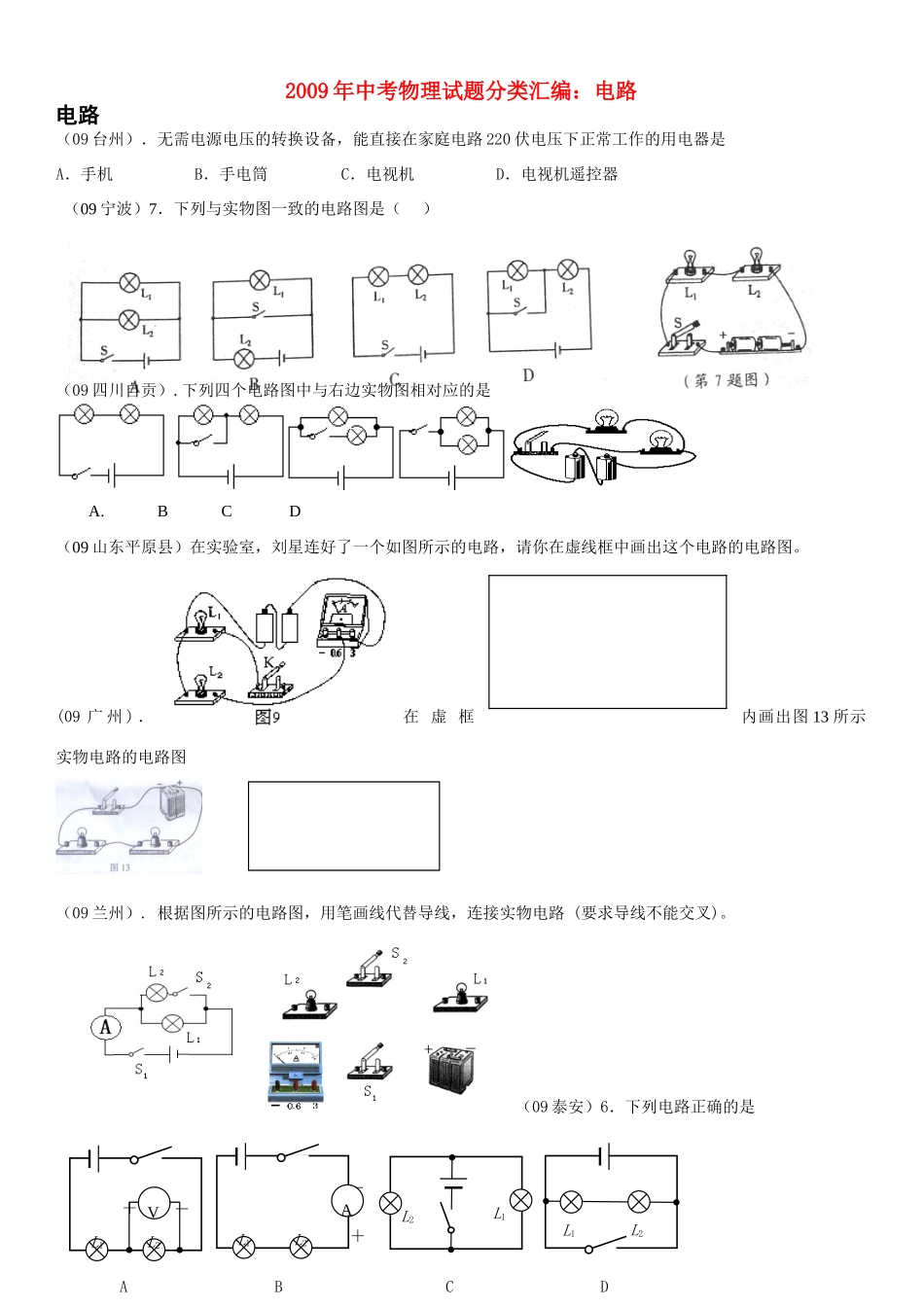

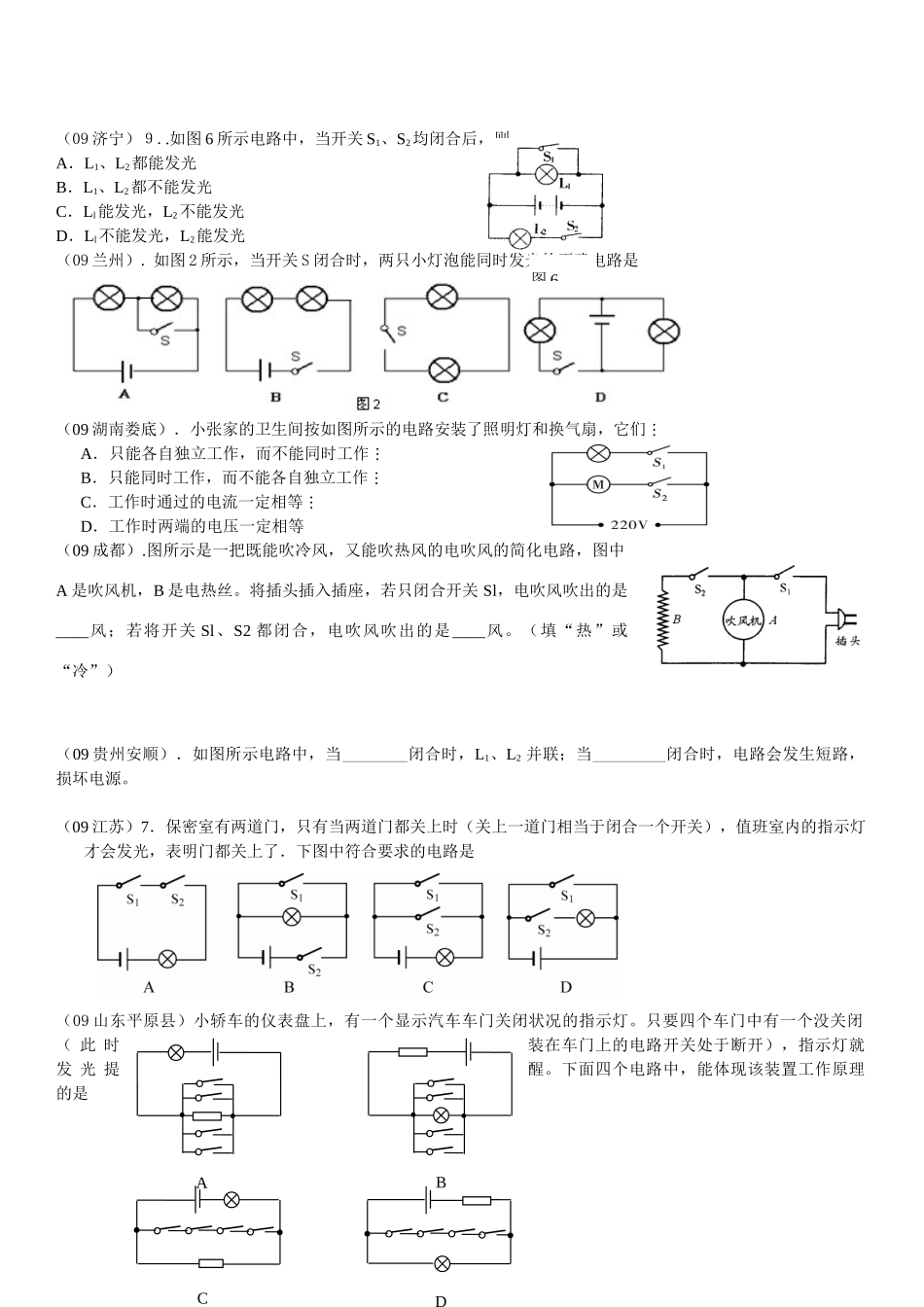

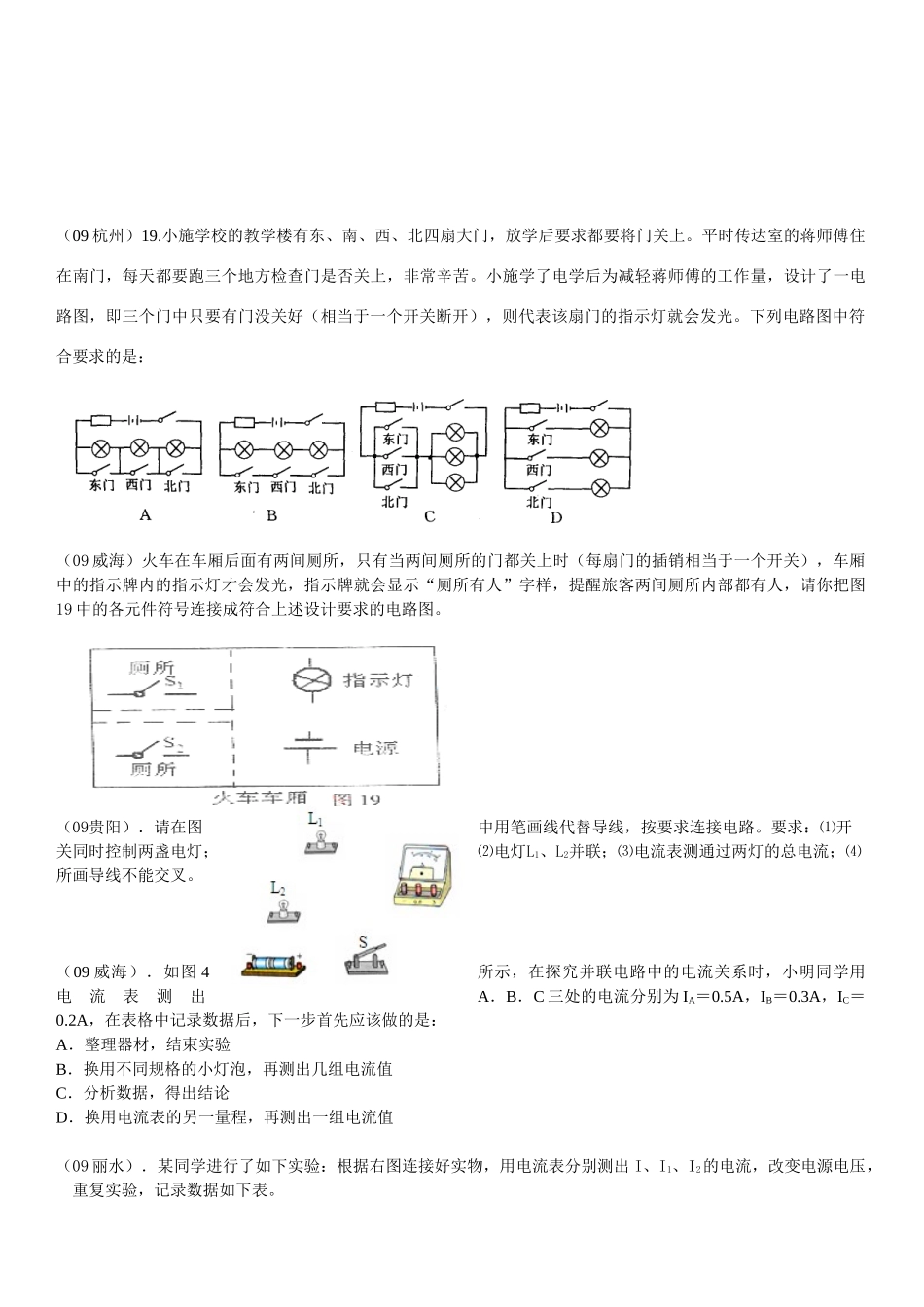

2009年中考物理试题分类汇编：电路电路（09台州）．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是A．手机B．手电筒C．电视机D．电视机遥控器（09宁波）7．下列与实物图一致的电路图是（）（09四川自贡）.下列四个电路图中与右边实物图相对应的是A.BCD（09山东平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。(09广州)．在虚框内画出图13所示实物电路的电路图（09兰州）.根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。（09泰安）6．下列电路正确的是ABCDL1L2V＋－－L1L2A＋L1L2L2L1ABCD（09济宁）９..如图6所示电路中，当开关S1、S2均闭合后，则A．L1、L2都能发光B．L1、L2都不能发光C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光（09兰州）.如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（09湖南娄底）．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时通过的电流一定相等D．工作时两端的电压一定相等（09成都）.图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝。将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）（09贵州安顺）．如图所示电路中，当________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏电源。（09江苏）7．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（09山东平原县）小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是图6（09杭州）19.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：（09威海）火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。（09贵阳）．请在图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。（09威海）．如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值（09丽水）．某同学进行了如下实验：根据右图连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表。（1）该实验探究的问题是；（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议：。（09河南）按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：⑴通过对上面数据的分析,可以得出是:；⑵测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验；⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：。答案：（1）并联电路干路中的电流等于各支路电流之和（2）使结论更具有普遍性、可靠性更换不同规格的小灯泡等（只要答案合理均给分）（3）使用三个电流表同时接入到...
