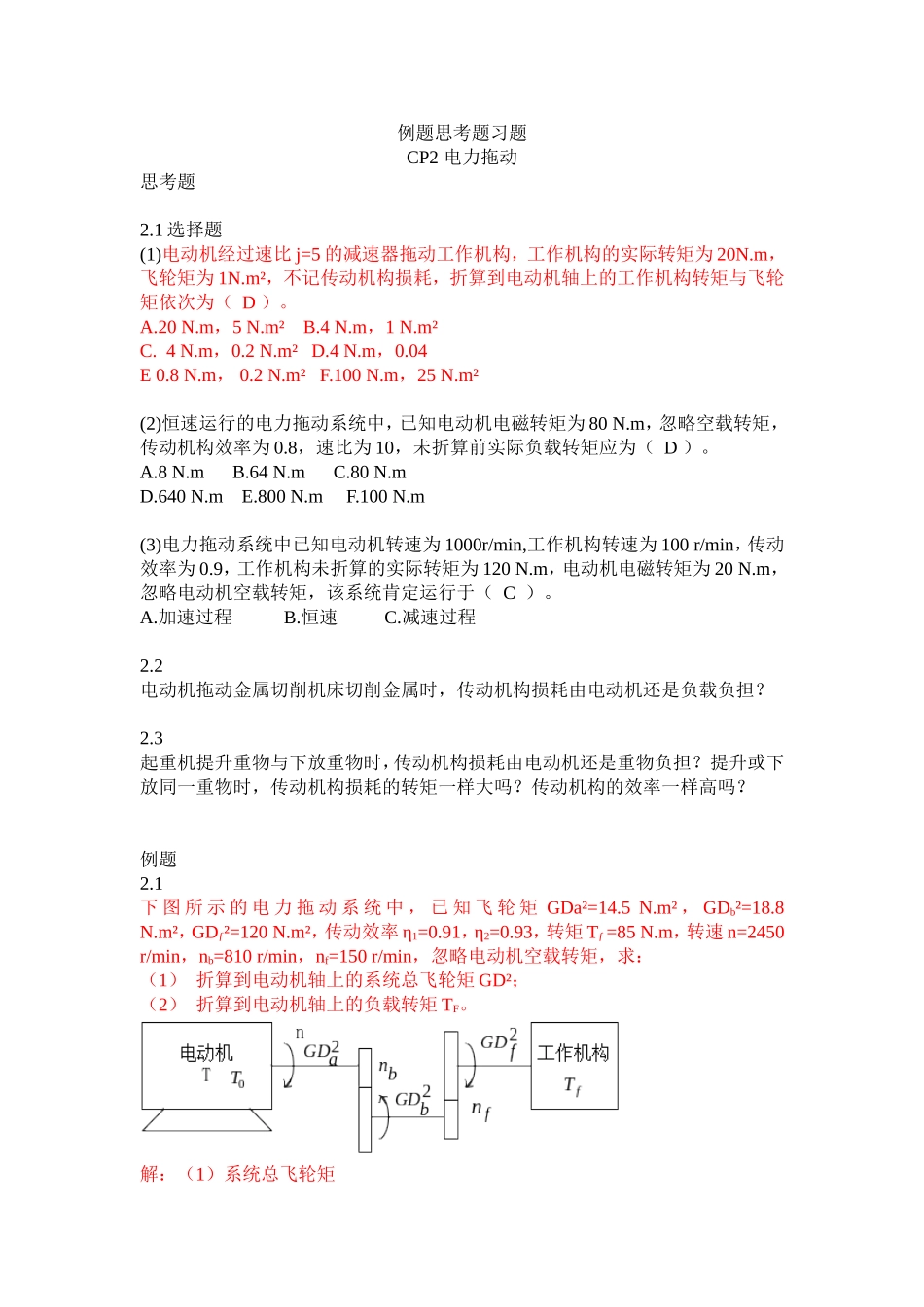

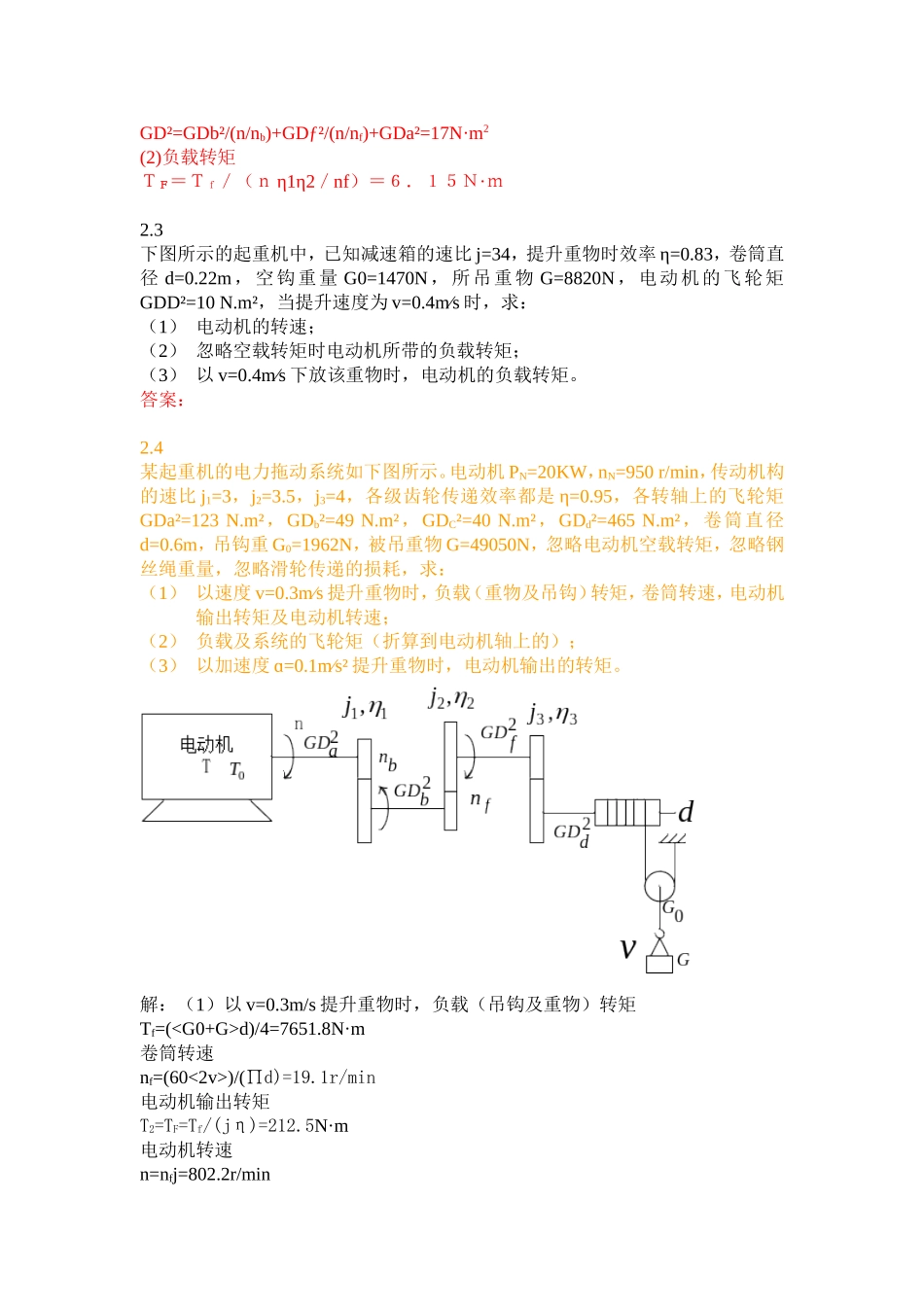

例题思考题习题CP2电力拖动思考题2.1选择题(1)电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为20N.m，飞轮矩为1N.m²，不记传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为（D）。A.20N.m，5N.m²B.4N.m，1N.m²C.4N.m，0.2N.m²D.4N.m，0.04E0.8N.m，0.2N.m²F.100N.m，25N.m²(2)恒速运行的电力拖动系统中，已知电动机电磁转矩为80N.m，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为（D）。A.8N.mB.64N.mC.80N.mD.640N.mE.800N.mF.100N.m(3)电力拖动系统中已知电动机转速为1000r/min,工作机构转速为100r/min，传动效率为0.9，工作机构未折算的实际转矩为120N.m，电动机电磁转矩为20N.m，忽略电动机空载转矩，该系统肯定运行于（C）。A.加速过程B.恒速C.减速过程2.2电动机拖动金属切削机床切削金属时，传动机构损耗由电动机还是负载负担？2.3起重机提升重物与下放重物时，传动机构损耗由电动机还是重物负担？提升或下放同一重物时，传动机构损耗的转矩一样大吗？传动机构的效率一样高吗？例题2.1下图所示的电力拖动系统中，已知飞轮矩GDa²=14.5N.m²，GDb²=18.8N.m²，GDƒ²=120N.m²，传动效率η1=0.91，η2=0.93，转矩Tƒ=85N.m，转速n=2450r/min，nb=810r/min，nf=150r/min，忽略电动机空载转矩，求：（1）折算到电动机轴上的系统总飞轮矩GD²；（2）折算到电动机轴上的负载转矩TF。解：（1）系统总飞轮矩GD²=GDb²/(n/nb)+GDƒ²/(n/nf)+GDa²=17N·m2(2)负载转矩ＴＦ＝Ｔｆ／（ｎη1η2／nf）＝６．１５Ｎ·ｍ2.3下图所示的起重机中，已知减速箱的速比ј=34，提升重物时效率η=0.83，卷筒直径d=0.22m，空钩重量G0=1470N，所吊重物G=8820N，电动机的飞轮矩GDD²=10N.m²，当提升速度为v=0.4m⁄s时，求：（1）电动机的转速；（2）忽略空载转矩时电动机所带的负载转矩；（3）以v=0.4m⁄s下放该重物时，电动机的负载转矩。答案：2.4某起重机的电力拖动系统如下图所示。电动机PN=20KW，nN=950r/min，传动机构的速比ј1=3，ј2=3.5，ј3=4，各级齿轮传递效率都是η=0.95，各转轴上的飞轮矩GDa²=123N.m²，GDb²=49N.m²，GDC²=40N.m²，GDd²=465N.m²，卷筒直径d=0.6m，吊钩重G0=1962N，被吊重物G=49050N，忽略电动机空载转矩，忽略钢丝绳重量，忽略滑轮传递的损耗，求：（1）以速度v=0.3m⁄s提升重物时，负载（重物及吊钩）转矩，卷筒转速，电动机输出转矩及电动机转速；（2）负载及系统的飞轮矩（折算到电动机轴上的）；（3）以加速度ɑ=0.1m⁄s²提升重物时，电动机输出的转矩。解：（1）以v=0.3m/s提升重物时，负载（吊钩及重物）转矩Tf=(d)/4=7651.8N·m卷筒转速nf=(60<2v>)/(∏d)=19.1r/min电动机输出转矩T2=TF=Tf/(jη)=212.5N·m电动机转速n=nfj=802.2r/min(2)吊钩及重物飞轮矩GDF2=(365v2)/n2=2.6N·m2系统总飞轮矩GD²=GDa²+（GDb²）/j12+(GDC²)/(ј1ј2)2+（GDd²）/(ј1ј2ј3)2+GDF2=131.7N·m2(3)电动机转速与与重物提升的关系为n=nfј1ј2ј3=(60×2vј1ј2ј3)/∏d电动机加速度与重物提升加速度的关系为dn/dt=d(<60×2vј1ј2ј3>/∏d)/dt=(60×2vј1ј2ј3)a/∏d以加速度a=0.1m/s2提升重物时电动机加速度大小为dn/dt=267.4r/(min.s)电动机输出转矩为T=ＴＦ＋（GD²dn)/(375dt)=306.4N·mCP3直流电机原理例题3-3已知一台10KW、4极、2850r/min的直流发电机，电枢绕组是单波绕组，整个电枢总导体数为372。当电动机发出的电动势Ea=250V时，求这时气隙每极磁通量Φ。解：已知这台电动机的极对数p=2，单波绕组的并联支路对数a=1，于是可以算出系数Ce=pz/60a=(2×372)/(60×1)=12.4根据感应电动势公式Ea=CeΦn,气隙每极磁通量Φ为Φ=Ea/Cen=250/(12.4×2850)=70.7×10-4Wb3-4已知一台四极直流电动机额定功率为100KW，额定电压为330V，额定转速为730r/min，额定效率为0.915，单波绕组，电枢总导体数为186，额定每极磁通为6.98×10-2Wb,求额定电磁转矩。解：转矩常数Ct=pz/2a∏=(2×186)/(2×1×3.1416)=59.2额定电流IN=PN/UNηN=(100×103)/(330×0.915)=331A额定电磁转矩TN=CtΦNIN=59.2×6.9...
