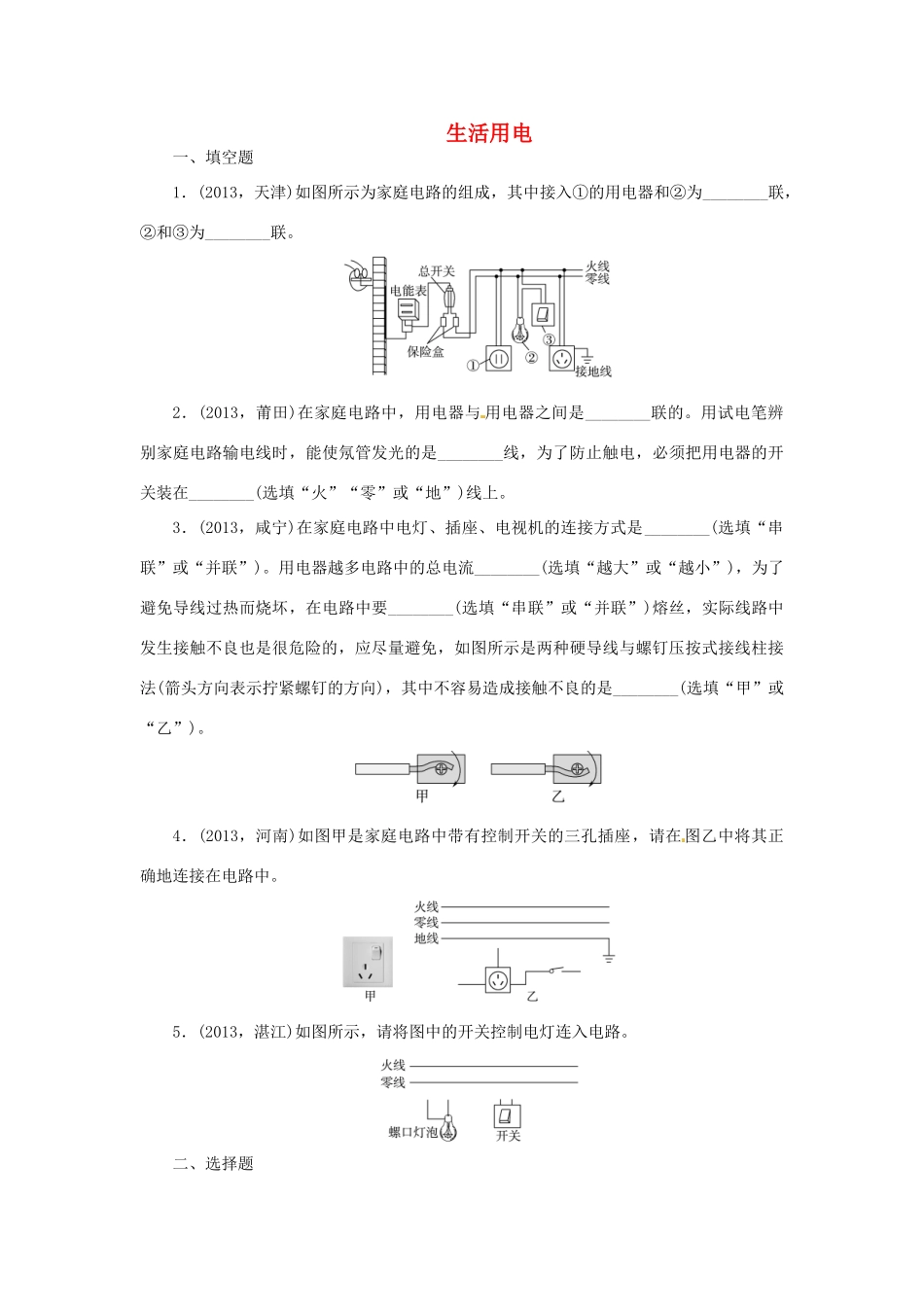

生活用电一、填空题1．(2013，天津)如图所示为家庭电路的组成，其中接入①的用电器和②为________联，②和③为________联。2．(2013，莆田)在家庭电路中，用电器与用电器之间是________联的。用试电笔辨别家庭电路输电线时，能使氖管发光的是________线，为了防止触电，必须把用电器的开关装在________(选填“火”“零”或“地”)线上。3．(2013，咸宁)在家庭电路中电灯、插座、电视机的连接方式是________(选填“串联”或“并联”)。用电器越多电路中的总电流________(选填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要________(选填“串联”或“并联”)熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是________(选填“甲”或“乙”)。4．(2013，河南)如图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。5．(2013，湛江)如图所示，请将图中的开关控制电灯连入电路。二、选择题6．(2013，衡阳)家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线()A．会浪费电B．这些电器不能正常工作C．会缩短这些用电器的使用寿命D．人接触这些用电器会有触电的可能7．(2013，福州)“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。下列做法中，不符合安全用电要求的是()A．雷雨闪电时，不要在树下躲雨B．空调插头应选用图乙C．发生触电时，首先要切断电源D．做卫生时不能用湿抹布擦插座面板,第7题图),第8题图)8．(2013，宁波)将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则()A．该接线板的连接线内只有火线和零线两根导线B．台灯与指示灯串联，并受开关S控制C．台灯与指示灯并联，开关S在干路上D．该接线板上有5个插孔会使检测的试电笔氖管发光9．(2013，成都)关于家庭电路和安全用电，下列说法正确的是()A．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联B．低于220V的电压都是安全电压C．严禁在高压线下放风筝，避免发生触电事故D．家庭电路中，开关一定要接在灯泡和零线之间10．(2013，荆门)关于家庭电路，下列说法正确的是()A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多11．(2013，长沙)某家庭电路的部分组成如图所示，下列说法正确的是()A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路12．(2013，齐齐哈尔)如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是()A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了13．(2013，雅安)下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是()A．①②③B．①②C．①③D．②③14．(2013，菏泽)如图所示，关于家庭用电的操作或做法，正确的是()15．(2013，随州)用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场被电死。下列说法不正确的是()A．此高压线是裸导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样将被电死16．(2013，常州)2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌。维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，赵先生家水泵电...
